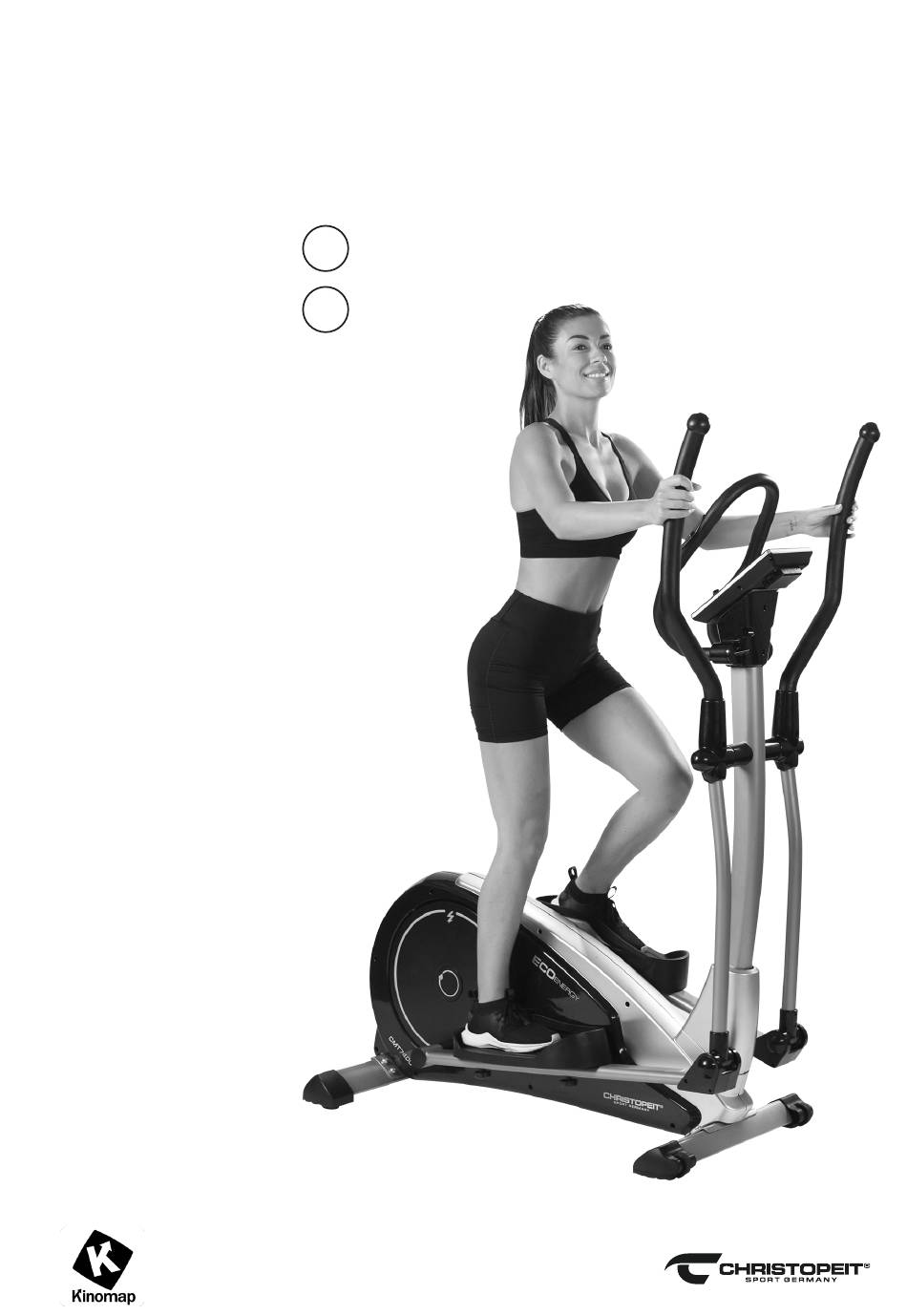

- Seite 1 CMT 7400 CROSSTRAINER ERGOMETER Montage- und Bedienungsanleitung Seite 2-14 CMT 7400 2194 Bestell-Nr.: Assembly and exercise instructions Page 15-27 CMT 7400 2194 Order No.:...
-
Seite 2: Inhaltsverzeichnis
INHALTSÜBERSICHT 1. Inhaltsübersicht Sehr geehrte Kundin, sehr geehrter Kunde, wir gratulieren Ihnen zum Kauf dieses Heimsport-Trainingsgerätes und 2. Wichtige Empfehlungen und Sicherheitshinweise wünschen Ihnen viel Vergnügen damit. 3. Montageanleitung Bitte beachten und befolgen Sie die Hinweise und Anweisungen die- 4. Computer Anleitung ser Montage- und Bedienungsanleitung. -
Seite 3: Montageanleitung
MONTAGEANLEITUNG Bevor Sie mit der Montage beginnen, unbedingt un- sere Empfehlungen und Sicherheitshinweise beach- ten! Entnehmen Sie alle Einzelteile der Verpackung, legen Sie diese auf den Boden und kontrollieren grob Sie die Vollzähligkeit anhand der Montagebil- der. Dieses soll Ihnen den Zusammenbau des Gerä- tes erleichtern und schneller durchführbar machen. - Seite 4 SCHRITT 3: Montage der Fußhebel (45) an den Verbindungsroh- ren (7) und am Stützrohr (3). 1. Schieben Sie die Achse (26) in das Stützrohr (3) mittig ein und stecken Sie auf der rechten Seite der Achse (26) eine Wellscheibe (5) und das rechte Ver- bindungsrohr (7R) auf.
- Seite 5 SCHRITT 5: Montage der Handgriffabdeckungen (8+48) an den Verbindungrohren (7). 1. Schrauben Sie die Handgriffabdeckung (8L- 1+8L-2) auseinander. Stecken Sie die vordere linke Handgriffabdeckung (8L-1) mit der hinteren linken Handgriffabdeckung (8L-2) über das Verbindungs- rohr links (7L) zusammen. Sichern Sie die Handgriff- abdeckungen (8) mittels der Schrauben (31+103) an den Verbindungsrohren (7).
- Seite 6 SCHRITT 7: Montage der Fußschalen (98) an den Fußhebeln (45). 1. Die rechte Fußschale (98R) auf den rechten Fuß- hebel (45R) aufegen und die Bohrungen in den Teilen so ausrichten, dass sie übereinander liegen. 2. Die Schlossschrauben M6x45 (94) von oben durch die Bohrungen stecken.
-
Seite 7: Computer Anleitung
COMPUTER ANLEITUNG FUNKTIONSBESCHREIBUNG Inbetriebnahme 1) Stellen Sie sich auf die Fußschale und laufen Sie los. Nach einigen Umdrehungen startet die Anzeige im Computer und wir empfehlen noch ca. 30 Sekunden weiter zu trainieren damit der erste Ladestrom den Akku lädt und die Einstellungen im Computer ohne Unterbrechung vorgenommen werden können. - Seite 8 WATT TABELLE 4. WATT: unabhängiges Wattprogramm: Bei der Programmauswahl die Rubrik WATT mittels der +/- Tasten aus- U/min und Wattleistung von Stufe 1 bis Stufe 24 für CMT 7400 wählen und mit der F -Taste bestätigen. Aufrufen der Vorgabemöglich- Art.-Nr. 2194 keiten WATT / ZEIT / ENTFERNUNG / KALORIEN / PULS durch Drücken...
-
Seite 9: Pulsmessung
PULSMESSUNG BENUTZUNG DES GERÄTES 1.Handpulsmessung: Auf/- und Absteigen Trainingsposition Im linken und rechten Lenkergriffteil ist je eine Metallkontaktplatte, die Griff-Innen Sensoren, eingelassen. Bitte darauf achten, dass immer beide Handflächen gleichzeitig mit normaler Kraft auf den Sensoren aufliegen. Sobald eine Pulsabnahme erfolgt, blinkt ein Herz neben der Pulsanzeige. -
Seite 10: Reinigung, Wartung Und Lagerung / Störungsbeseitigung
REINIGUNG, WARTUNG UND LAGERUNG 1. Reinigung Benutzen Sie nur ein leicht angefeuchtetes Tuch zur Reinigung. Achtung: Benutzen Sie niemals Benzin, Verdünner oder andere aggressive Reini- gungsmittel zur Oberflächenreinigung da dadurch Beschädigungen verursacht werden. Das Gerät ist nur für den privaten Heimgebrauch und zur Benutzung in Innenräumen geeignet. -
Seite 11: Trainingsanleitung Allgemein
TRAININGSANLEITUNG ALLGEMEIN Um spürbare, körperliche und gesundheitliche Verbesserungen zu Nachdem Sie Ihren Trainingspuls für Ihre Trainingskondition oder erreichen, müssen für die Bestimmung des erforderlichen Trainingsauf- Ziele ermittelt haben, können Sie mit dem Training beginnen. Die wandes folgende Faktoren beachtet werden: meisten Produkte von uns verfügen über Pulssensoren oder sind Pulsgurtkompatibel. -
Seite 12: Stückliste - Ersatzteilliste
STÜCKLISTE - ERSATZTEILLISTE CMT 7400 Art.-Nr.: 2194 22.02.2022 Stand der technische Daten: ECOENERGY Dieses Produkt ist nur für den privaten Heimsportbereich gedacht • Stromerzeugung mittels Generatortechnik und nicht für gewerbliche oder kommerzielle Nutzung geeignet. • kein Netzteil, keine Batterie nötig Heimsportnutzung Klasse H/A •... - Seite 13 Abb.- Nr. Bezeichnung Abmessung Menge montiert an ET Nummer Griffrohrachse 33-1502-11-SI Magnet 36-1205-12-BT Distanzring 10x14x6 39-10498 Kugellager 6000 39-9998 Kunststofflager 38x17 36-1502-41-BT Schraube M5x12 8,9,37,38,48,49,80+81 39-9903-SW Generatorkabel 76+87 36-1502-26-BT Unterlegscheibe 10//19 39-10206-CR Schraube M10x20 39-9974-CR Schraube 4x30 38+60 39-10499 Schraube 4x50 39-10499 Computerverkleidung vorne...
-
Seite 14: Notizen
Abb.- Nr. Bezeichnung Abmessung Menge montiert an ET Nummer Kugellager 6001 36-9516-27-BT Generator 36-1502-42BT Sicherungsring 36-9805-36-BT Pulsgriffüberzug 36-1502-43-BT Schraube 3x20 39-10528 Schraube 4x20 80+81 39-9909-SW Fußkappe mit Transportrolle links 49+92 36-1502-10-BT Fußkappe mit Transportrolle rechts 36-1502-11-BT Fuß vorne 33-2002-03-SI Schraube M6x45 39-10410-SW Pedalarm... -
Seite 15: Contents
CONTENTS 1. Contents Dear customer, we congratulate you on your purchase of this home training sports unit 2. Important Recommendations and Safety Instructions and hope that we will have a great deal of pleasure with it. Please take 3. Assembly Instructions 16-19 heed of the enclosed notes and instructions and follow them closely 4. -
Seite 16: Assembly Instructions
ASSEMBLY INSTRUCTIONS Remove all the separate parts from the packaging, lay them on the floo and check roughly that all are there on the base of the assembly steps. Please note that a number of parts are connected directly to the main frame preassembled. - Seite 17 STEP 3: Installation of the footrest holder (45) with connect- ing tubes (7). 1. Push the axle (26) into the middle position at handlebar support (3) and put one wave washer (5) and the connecting tube right (7R) onto the right ax- les’...
- Seite 18 STEP 5: Installation of the handgrip cover sets (8+48) at con- necting tubes (7). 1. Mount the left handgrip cover set (8L-1+8L-2) to left connection tube (7L) and secure with screws (31). 2. Install the right handgrip cover set (48R-1+48R-2) to the right connection tube (7R) and secure with screws (31+103).
- Seite 19 STEP 7: Installation of the footrests (98) at footrest holder (45). 1. Push the right footrest (98R) onto the right foot- rest holder (45R). Adjust the holes in the parts so that they are aligned. 2. Push the carriage bolts M6x45 (94) from above through the holes.
-
Seite 20: Computer Instructions
COMPUTER INSTRUCTIONS OPERATION 1) Sit on the saddle and start pedaling. After a few turns, the display in the computer starts and we recommend training for another 30 se- conds so that the first charging current charges the battery and the settings in the computer can be made without interruption. -
Seite 21: Pulse
4. WATT: independent watt program: When selecting the program, select the WATT category using the +/- RPM and Power in Watt of Level 1 - Level 24 for CMT 7400 keys and confirm with the F -key. Calling up the default options WATT / Art.-Nr. -
Seite 22: Knomap App
PULSE MOUNT, USE & DISMOUNT 1. Pulse Rate: The whole set of heart rate detector include 2 sensors each side. Each Mount and Dismount Training position sensor has 2 pieces of metal parts. The correct way to get detected is inside-grip to gently hold both metal parts each hand. -
Seite 23: Cleaning, Checks And Storage/ Troubleshooting
CLEANING, CHECKS AND STORAGE 1. Cleaning Use only a less wet cloth for cleaning. Caution: Never use benzene, thinner or other aggressive cleaning agents for surface cleaning as this dam- age caused. The device is only for private home use and for use suitable indoors. Keep the unit clean and moisture from the device. 2. -
Seite 24: Training Instructions
GENERAL TRAINING INSTRUCTIONS You must consider the following factors in determining the amount of After you have set your training heart rate for your training condition or training effort required in order to attain tangible physical and health Once you have identified goals, you can start training. Most of our pro- benefits. -
Seite 25: Parts List - Spare Parts List
PARTS LIST – SPARE PARTS LIST CMT 7400 2194 Art.-Nr.: Technical data: Issue 22.02.2022 ECOENERGY This product is created only for private Home sports activity and not allowed to us in a commercial or professional area. Home Sport use • own power generation due to generator class H/A •... - Seite 26 Illustration No. Designation Dimension mm Quantity Attached to Illustration No. ET-Number Hand grip axle 33-1502-11-SI Magnet 36-1205-12-BT Distance ring 10x14x6 39-10498 Bearing 6000 39-9998 Nylon bushing 38x17 36-1502-41-BT Screw M5x12 8,9,37,38,48,49,80+81 39-9903-SW Generator cable 76+87 36-1502-26-BT Washer 10//19 39-10206-CR Screw M10x20 39-9974-CR Screw...
-
Seite 27: Explosionszeichnung
Illustration No. Designation Dimension mm Quantity Attached to Illustration No. ET-Number Bearing 6001 36-9516-27-BT Generator 36-1502-42BT C-clip 36-9805-36-BT Foam 36-1502-43-BT Screw 39-10528 Screw 4x20 80+81 39-9909-SW End cap with transportation roller left 49+92 36-1502-10-BT End cap with transportation roller right 36-1502-11-BT Front stabilizer 33-2002-03-SI... - Seite 28 Service / Hersteller Bei Reklamationen, notwendigen Ersatzteilbestellungen oder Reparaturen wenden Sie sich bitte an unsere Service Abteilung. Top-Sports Gilles GmbH Tel.: +49 (0)2051/6067-0 Fax: +49 (0)2051/6067-44 Friedrichstrasse 55 info@christopeit-sport.com D - 42551 Velbert http://www.christopeit-sport.com © by Top-Sports Gilles GmbH D-42551 Velbert (Germany)
