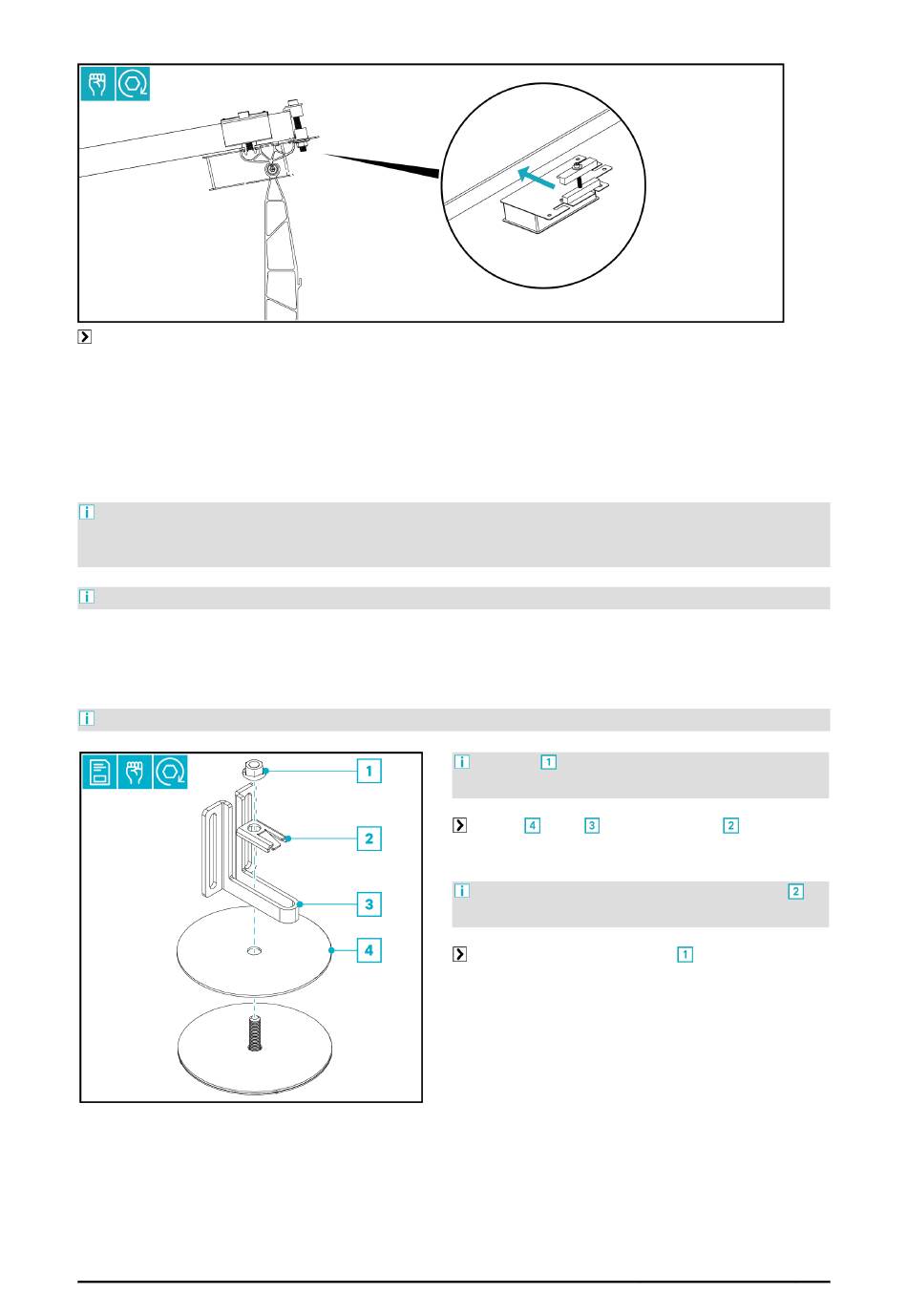

Den Microinverter nach Vorgaben des Modul-Herstellers am Modul montieren.
EINZELDACHANKER-ANBINDUNG MONTIEREN
Die Dachanker sind bauseits zu stellen und nicht im Lieferumfang von AEROCOMPACT enthalten.
Für die Montage der Dachanker-Anbindung müssen die Dachanker bauseits mit einer Gewindestange mit einer maxi-
malen Größe von M12 (7/16 inch) ausgestattet werden.
Die Anzahl und Positionen der Dachanker aus den AEROTOOL-Planungsunterlagen entnehmen.
System mit Dachanker verbinden
Das System wird an den Basisschienen mit den Dachankern verbunden.
CompactFLAT SN 2+ SH
Die Mutter
ist nicht im Lieferumfang enthalten und
muss bauseits gestellt werden.
Scheibe
, Bügel
und Abstandshalter
seitigen Gewindestange des Ankers anbringen.
Darauf achten, dass die Lasche des Abstandhalters
nach außen zeigt.
Die Komponenten mit der Mutter
auf der bau-
locker anschrauben.
31
