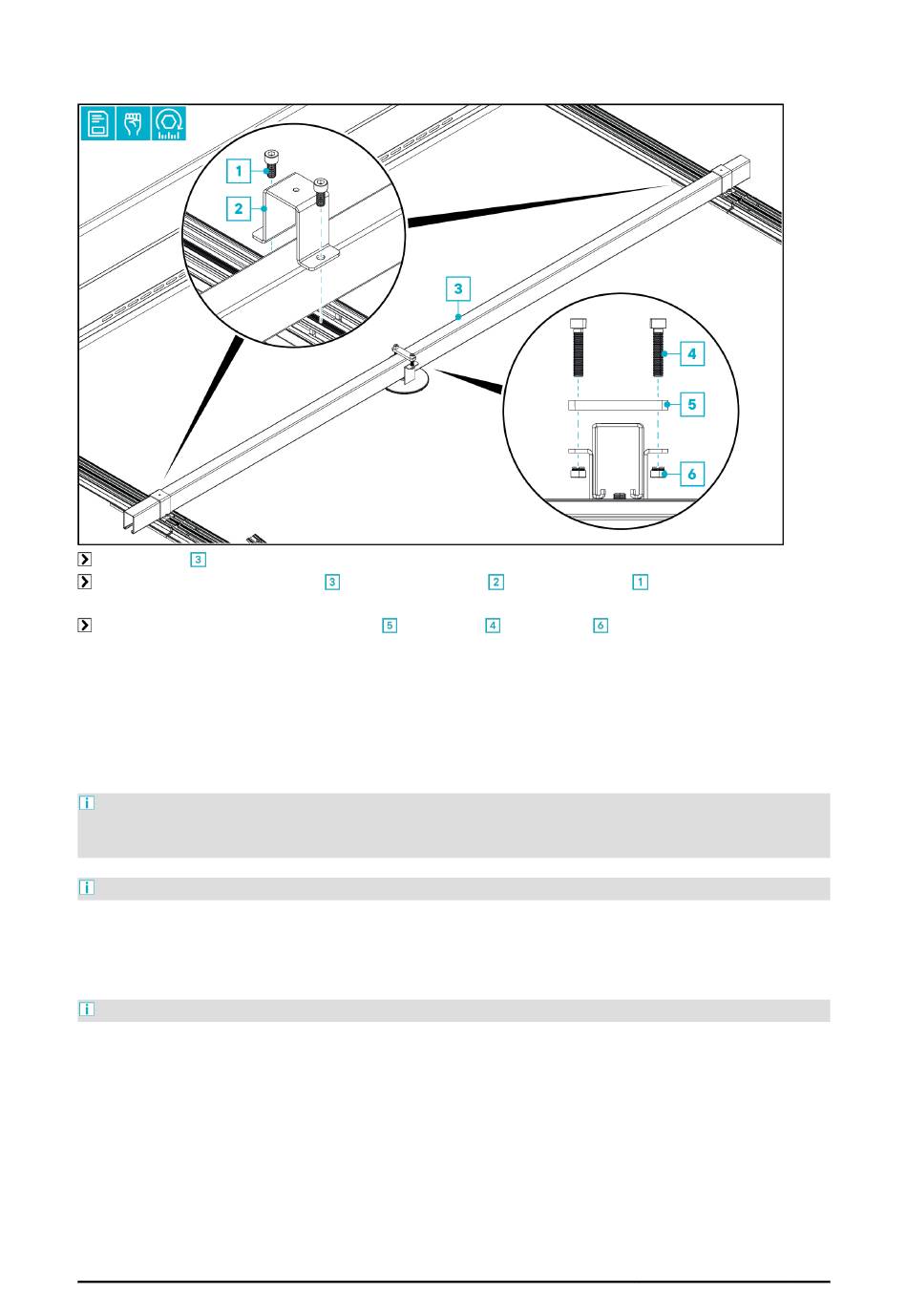

Die U-Schiene
so auflegen, dass mit dem Bügel am Dachanker und mit zwei Basisischienen befestigt werden kann.
An den Basisschienen die U-Schiene
schrauben.
Die U-Schiene am Dachanker mit einer Platte
.
EINZELDACHANKER-ANBINDUNG MONTIEREN
Die Dachanker sind bauseits zu stellen und nicht im Lieferumfang von AEROCOMPACT enthalten.
Für die Montage der Dachanker-Anbindung müssen die Dachanker bauseits mit einer Gewindestange mit einer maxi-
malen Größe von M12 (7/16 inch) ausgestattet werden.
Die Anzahl und Positionen der Dachanker aus den AEROTOOL-Planungsunterlagen entnehmen.
System mit Dachanker verbinden
Das System wird an den Basisschienen mit den Dachankern verbunden.
CompactFLAT SN 2+ LS
mit jeweils einem Bügel
und zwei Schrauben
, 2 Schrauben
und 2 Muttern
im Schraubkanal fest-
befestigen.
