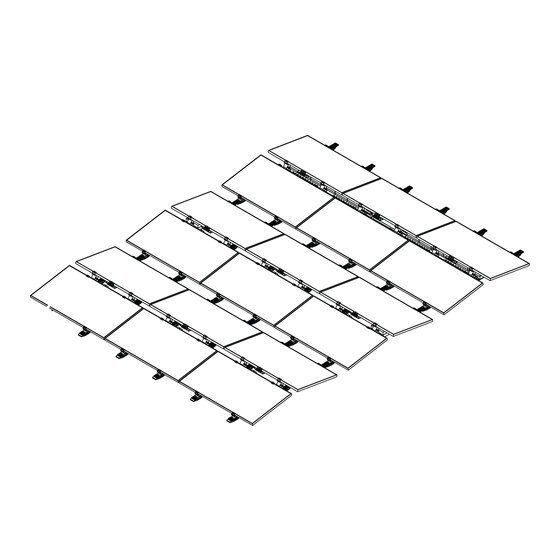

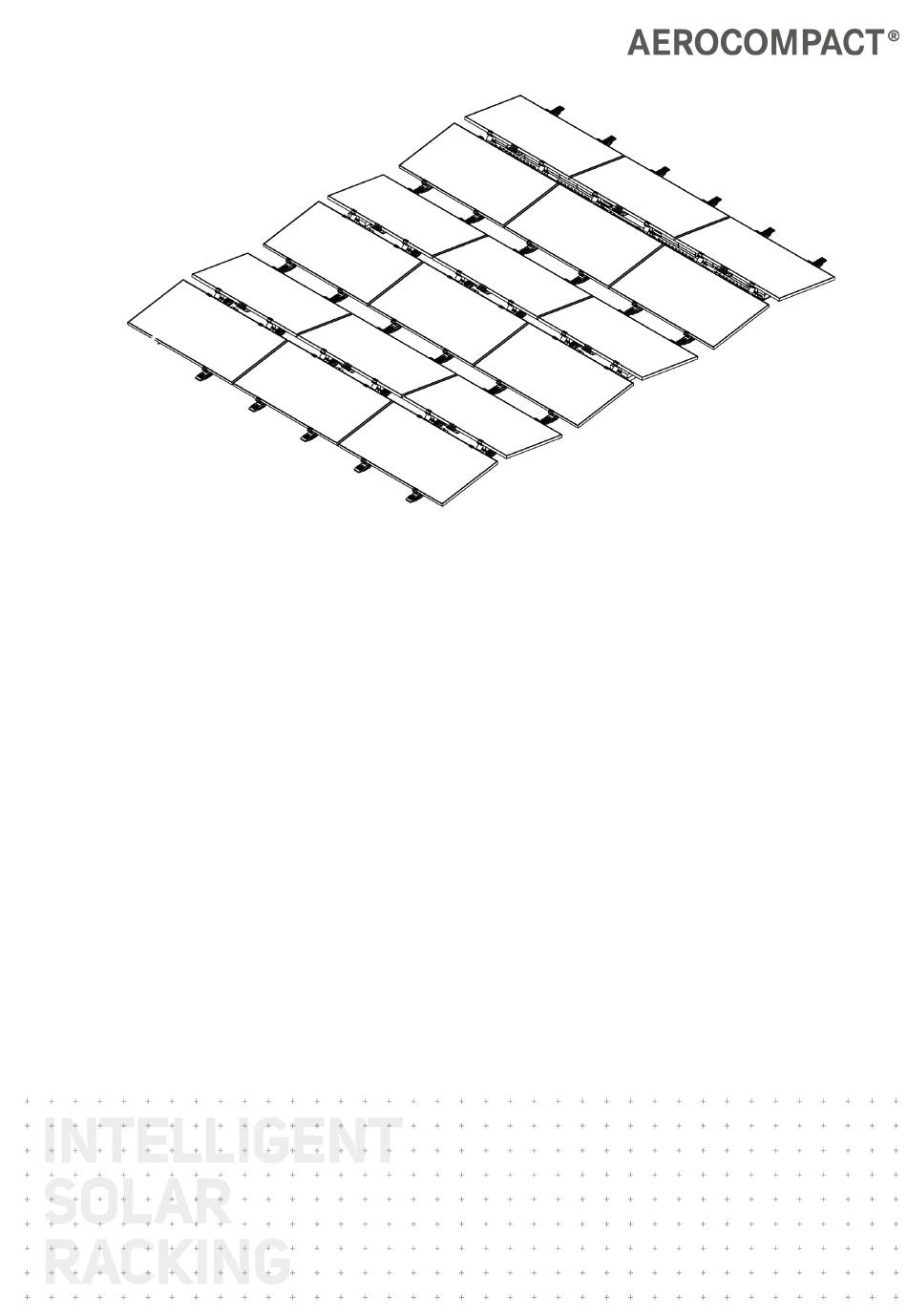

- Seite 1 CompactFLAT SN10plus longside Montageanleitung Version 1.1 Sprache: Deutsch | Originalsprache: Deutsch Original-Montageanleitung Wichtig! Vor der Montage sorgfältig durchlesen!
-
Seite 2: Hersteller
Übersetzung der Montageanleitung in Deutsch. Die Montageanleitung ist urheberrechtlich geschützt. Ohne schriftliche Genehmigung der Firma AEROCOMPACT® darf die Montageanleitung weder teilweise noch vollständig vervielfältigt, reproduziert, mikroverfilmt, übersetzt oder zur Speicherung und Verarbeitung in EDV-Systemen konvertiert werden. Copyright by © AEROCOMPACT®... -
Seite 3: Inhaltsverzeichnis
Variante 1: Bautenschutzmatte PP 200/120-CL und PP 250/120-CL Variante 2: Bautenschutzmatte PP 150/80 Schienenlinien platzieren Ballastierung anbringen Variante 1: Ballastierung an der Basisschiene Variante 2: Querstreben als Ballastwinkel Variante 3: Ballastwanne Microinverter montieren (optional) Module montieren Dachanker montieren Potentialausgleich www.aerocompact.com... -
Seite 4: Über Dieses Dokument
Tätigkeit von Hand Rechter Winkel beachten Optionale Komponente, optionale Montage-Variante Werkzeuge Für die Ausführung der Montage werden bestimme Werkzeuge benötigt. Diese Werkzeuge werden in den Illustrationen mit den folgenden Symbolen dargestellt. Maßband, messen Akkuschrauber, Schraubenzieher Drehmomentschlüssel, Stift, anzeichnen Drehmoment beachten Schlagschnur www.aerocompact.com... -
Seite 5: Zielgruppe
Angaben des Projekt-Reports durchführen. Falls sich durch örtliche Bege- benheiten, z. B. unvorhergesehene Störflächen die Modulverteilung am Dach verändert, muss die Statische Berechnung neu erstellt werden. Die Auslegung und Planung des Aerocompact-Systems erfolgt mit der Soft- ware Aerotool. -
Seite 6: Allgemeine Informationen Zur Haftung
Wir weisen darauf hin, dass das Flachdachsystem im Rahmen eines Kaufvertrages veräußert wird. Die Mon- tage/Verarbeitung durch den Erwerber oder Dritte erfolgt nicht im Namen oder für die Aerocompact GmbH. Sie hat durch hierfür qualifiziertes Fachpersonal streng nach den Vorgaben der Montageanleitung zu erfol- gen. -
Seite 7: Sicherheit
Montage-Arbeiten keinesfalls bei starkem Wind ausführen. Starker Wind übt v.a. auf die großflächigen PV- Module enorme Kräfte aus. Es besteht die Gefahr, dass ein Modul vom Dach gerissen wird und dabei auch Personen zu Schaden kommen. Keinesfalls bei Nässe oder Temperaturen unter dem Gefrierpunkt arbeiten. Je nach Dachneigung besteht Rutschgefahr. www.aerocompact.com... -
Seite 8: Gefahren Durch Die Umgebung
Am Bauvorhaben mitwirkende Person müssen Schutzhelme tragen. Persönliche Schutzausrüstung (PSA) Zum Schutz vor Verletzungen bei den Montage-Tätigkeiten ist eine persönliche Schutzausrüstung erfor- derlich. Beim Bohren Schutzbrille tragen. Sicherheitsschuhe tragen. Bei der Montage schnittfeste Arbeitshandschuhe tragen. Helmpflicht für alle an der Baustelle beteiligten Personen. Absturzsicherung verwenden. www.aerocompact.com... -
Seite 9: Systemübersicht
Systemübersicht SYSTEMÜBERSICHT Grundkomponenten Endklemme | CLE10 hintere Stütze SN10 | SN10F Zylinderkopfschraube M8x16 A2-70 | 701 507 Basisschiene | BR2390 Anfangsstück Basisschiene | BR130 vordere Stütze SN10 | SN10B www.aerocompact.com... -
Seite 10: Bautenschutzmatten
Systemübersicht Bautenschutzmatten Abhängig vom Untergrund werden unterschiedliche Bautenschutzmatten geliefert. Bautenschutzmatte PP 150/80 Bautenschutzmatte PP 250/120-CL Bautenschutzmatte PP 200/120-CL Ballastierung Querstrebe | CS1800, CS2050, CS2300 Ballastwanne | BT-1800, BT-2050, BT-2300 Ballastklemme | CLB10 www.aerocompact.com... -
Seite 11: Zubehör
Systemübersicht Zubehör Winkelverbindung zum Dachanker | AC200, AC80 Drahtklemme für Potentialausgleich | WCL8-10 Aluminiumdraht rund 8 mm für Potentialausgleich | AWR8 www.aerocompact.com... -
Seite 12: Montage
Maße des Modulfeldes aus den Planungsunterlagen übernehmen. Länge des Modulfeldes ausmessen und Linie markieren. Breite des Modulfeldes ausmessen und Linie markieren. Abstand der Modulreihen laut Angaben des Modulherstellers ermitteln + 2 cm Abstand zwischen den Modulen. Abstand ausmessen und Linien markieren. www.aerocompact.com... -
Seite 13: Vordere Stützen Vormontieren
Schrauben mit dem Drehmomentschlüssel auf 10 Nm anziehen. Stützen auf Basisschienen vormontieren 1. Abstand zwischen vorderer Stütze und hin- terer Stütze laut Tabelle ermitteln. Für das Maß B eine Lehre fertigen. Modul (A) 1000 1010 1020 1030 1040 1050 Abstand (B) www.aerocompact.com... -
Seite 14: Bautenschutzmatten Montieren
Die Bautenschutzmatten werden standardmäßig am Anfang und Ende jeder Basisschiene sowie im Bereich der hinteren Stützen angebracht. Je nach Ballastierung werden zusätzliche Bautenschutzmatten pro Schiene angebracht. Die genaue Anzahl und Positionen der Bautenschutzmatten aus den AEROTOOL-Planungsunterlagen übernehmen. Positionen PP 200/120-CL wenig Ballast www.aerocompact.com... - Seite 15 Ballast / zusätzliche Bautenschutzmatten für optimale Punktlastverteilung Bautenschutzmatten montieren Die Bautenschutzmatten so platzieren, dass der Clip mit der Wölbung nach oben zeigt. Die Bautenschutzmatten unterhalb der Basisschiene anbringen. Darauf achten, dass die Laschen der Bautenschutzmatte vollständig vom Profil umschlossen werden. www.aerocompact.com...
-
Seite 16: Variante 2: Bautenschutzmatte Pp 150
Die Bautenschutzmatten werden standardmäßig am Anfang und Ende jeder Basisschiene sowie im Bereich der hinteren Stützen angebracht. Je nach Ballastierung werden zusätzliche Bautenschutzmatten pro Basisschiene angebracht. Die genaue Anzahl und Positionen der Bautenschutzmatten aus den AEROTOOL-Planungsunterlagen übernehmen. wenig Ballast viel Ballast / zusätzliche Bautenschutzmatten für optimale Punktlastverteilung www.aerocompact.com... -
Seite 17: Schienenlinien Platzieren
Bei dieser Ballastierungs-Variante werden die Ballaststeine direkt auf den Basisschienen montiert. Mit einer Ballastklemme können bis zu 3 Ballaststeine fixiert werden. Die Ballaststeine können vor und/oder hinter der hinteren Stütze montiert werden. Die genaue Anzahl und Position der Ballaststeine aus den AEROTOOL-Panungsunterlagen entnehmen. www.aerocompact.com... -
Seite 18: Variante 2: Querstreben Als Ballastwinkel
Stütze (unter Modul) hinter der zweiten hinteren Stütze (unter Modul) vor der zweiten vorderen Stütze (unter Modul) hinter der zweiten vorderen Stütze Die genaue Anzahl und Position der Ballastwinkel und -steine aus den Aerotool-Planungsunterlagen ent- nehmen. www.aerocompact.com... -
Seite 19: Variante 3: Ballastwanne
Stütze (unter Modul) hinter der zweiten hinteren Stütze (unter Modul) vor der zweiten vorderen Stütze (unter Modul) hinter der zweiten vorderen Stütze Die genaue Anzahl und Position der Ballastwannen aus den Aerotool-Planungsunterlagen entnehmen. Ballastwannen BT-2050 und BT-1800 positionieren www.aerocompact.com... - Seite 20 Um einen zuverlässigen Verbund zu erhalten, überlappen sich sich 2 Ballastwannen zur Hälfte. Die Ballastwanne so auslegen, dass sie jeweils mit 2 – 3 Basisschienen verschraubt werden kann. Die Ballastwanne an der Basisschiene handfest anschrauben. Die Schrauben mit dem Drehmomentschlüssel auf 10 Nm anziehen. www.aerocompact.com...
-
Seite 21: Microinverter Montieren (Optional)
Bei den SN10 plus-Systemen wird der Microinverter an den Modulen vormontiert. Den Microinverter nach Vorgaben des Modul-Herstellers am Modul montieren. Module montieren An allen vorderen Stützen die Endklemmen anbringen. Mit dem Montieren der Module in der vordersten Reihe beginnen. www.aerocompact.com... - Seite 22 Modul auf die Stützen auflegen: Das Modul bündig an den Klemmen platzieren. Der Abstand (A) zwischen den Modulen beträgt 2 cm. Als Hilfsmittel können 2 Klemmen als Lehren ver- wendet werden. An der hinteren Stützen jeweils eine Endklemme Die Module Reihe für Reihe verlegen. Die Schienenlinien bei Bedarf ausrichten. anbringen. www.aerocompact.com...
-
Seite 23: Dachanker Montieren
Die Anzahl und Positionen der Dachanker aus den AEROTOOL-Planungsunterlagen entnehmen. Die Winkelverbindung zum Dachanker an einer hin- teren Stütze montieren. Schrauben mit 15 Nm anziehen. Potentialausgleich Für den Potentialausgleich stellt AEROCOMPACT die Drahtklemme und den Aluminiumdraht als Zubehör zu Verfügung. Diese werden an einer Basisschiene montiert. www.aerocompact.com... - Seite 24 Montage Die Hammerkopfschraube an der Basisschiene anbringen. Den Draht für den Potentialausgleich auf die Basisschiene legen. Die Klemme anbringen und mit der Mutter fest- schrauben. Mutter mit 15 Nm anziehen. www.aerocompact.com...
