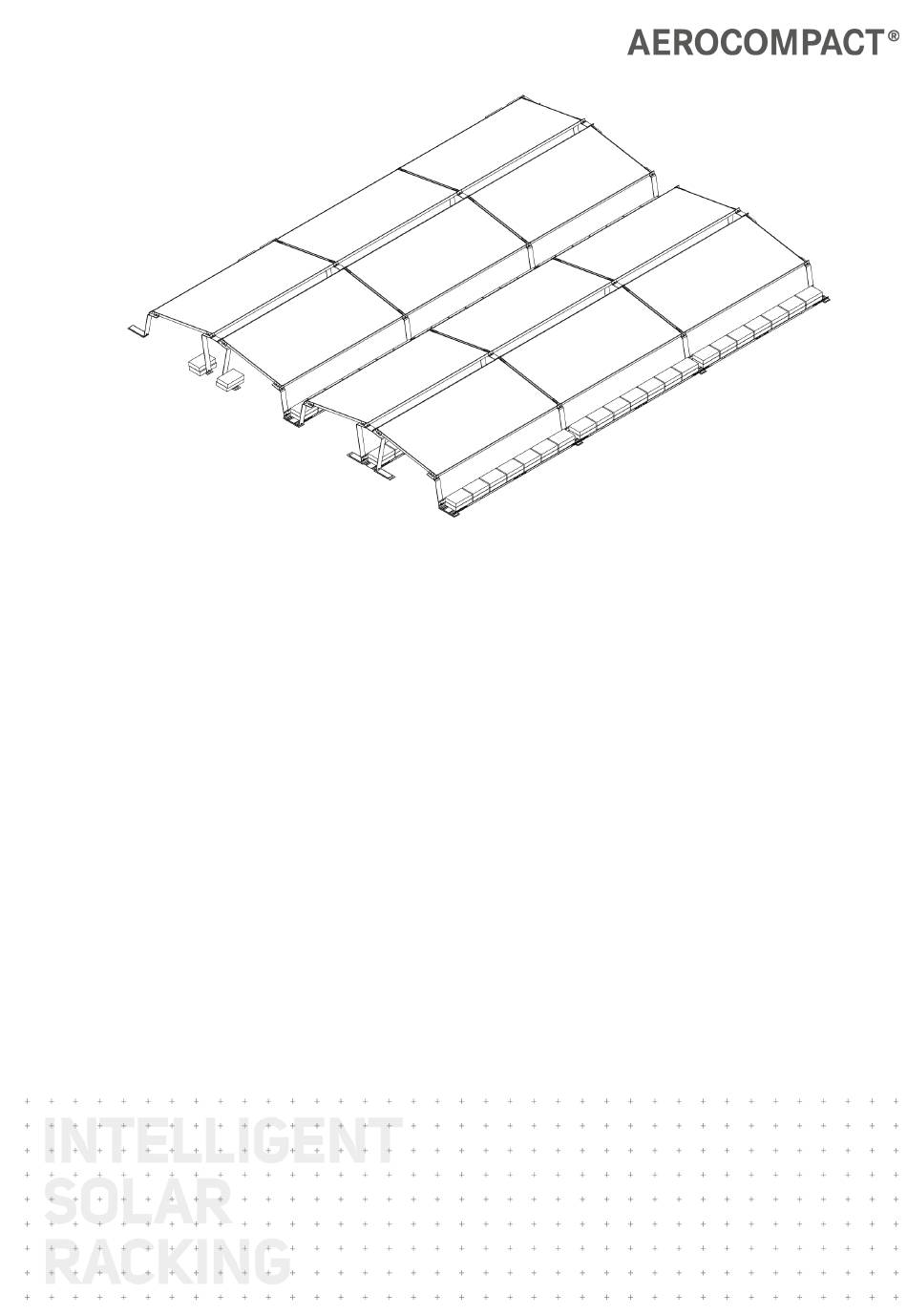

- Seite 1 CompactGROUND GS10plus Montageanleitung Version: 01 Sprache: Deutsch | Originalsprache: Deutsch Original-Montageanleitung Wichtig! Vor der Montage sorgfältig durchlesen!
-
Seite 2: Hersteller
Übersetzung der Montageanleitung in Deutsch. Die Montageanleitung ist urheberrechtlich geschützt. Ohne schriftliche Genehmigung der Firma AEROCOMPACT® darf die Montageanleitung weder teilweise noch vollständig vervielfältigt, reproduziert, mikroverfilmt, übersetzt oder zur Speicherung und Verarbeitung in EDV-Systemen konvertiert werden. Copyright by © AEROCOMPACT®... -
Seite 3: Inhaltsverzeichnis
Variante 1: Ballastierung direkt auf den Anfangsfüßen, Mittelstützen bzw. Verbindern Variante 2: Kurze Ballastwanne Variante 3: Lange Ballastwanne Kabelrohre montieren (optional) Kabelrohr an Ballastwanne montieren Kabelrohr mit Halterungen befestigen Erdung montieren Erdung/Potentialausgleich montieren (nicht USA-konform) Erdung/Potentialausgleich montieren (USA-konform) Wartung Komplettes System Verschraubungen www.aerocompact.com... - Seite 4 Demontage Komponenten demontieren www.aerocompact.com...
-
Seite 5: Über Dieses Dokument
Symbole in Abbildungen Tätigkeiten Für die Ausführung der Montage sind bestimmte Tätigkeiten erforderlich. Diese Tätigkeiten werden in den Illustrationen mit den folgenden Symbolen dargestellt. In AEROTOOL-Planungsunterlagen nachsehen Visuelle Prüfung Tätigkeit von Hand Rechten Winkel beachten Optionale Komponente, optionale Montage-Variante www.aerocompact.com... -
Seite 6: Zielgruppe
Angaben des Projekt-Reports durchführen. Falls sich durch örtliche Bege- benheiten, z. B. unvorhergesehene Störflächen die Modulverteilung am Dach verändert, muss die Statische Berechnung neu erstellt werden. Die Auslegung und Planung des Aerocompact-Systems erfolgt mit der Soft- ware AEROTOOL. -
Seite 7: Garantie
Wir weisen darauf hin, dass das Flachdachsystem im Rahmen eines Kaufvertrages veräußert wird. Die Mon- tage/Verarbeitung durch den Erwerber oder Dritte erfolgt nicht im Namen oder für die Aerocompact GmbH. Sie hat durch hierfür qualifiziertes Fachpersonal streng nach den Vorgaben der Montageanleitung zu erfol- gen. - Seite 8 Über dieses Dokument Bautenschutzmatte und dem Dachaufbau des Gebäudes durch den verantwortlichen Planer sicherzustellen. Der Reibwert wird im Planungsprozess mit dem Friction Measurement Kit ermittelt. www.aerocompact.com...
-
Seite 9: Sicherheit
Montage-Arbeiten keinesfalls bei starkem Wind ausführen. Starker Wind übt v.a. auf die großflächigen PV- Module enorme Kräfte aus. Es besteht die Gefahr, dass ein Modul vom Dach gerissen wird und dabei auch Personen zu Schaden kommen. Keinesfalls bei Nässe oder Temperaturen unter dem Gefrierpunkt arbeiten. Je nach Dachneigung besteht Rutschgefahr. www.aerocompact.com... -
Seite 10: Gefahren Durch Die Umgebung
Am Bauvorhaben mitwirkende Person müssen Schutzhelme tragen. Persönliche Schutzausrüstung (PSA) Zum Schutz vor Verletzungen bei den Montage-Tätigkeiten ist eine persönliche Schutzausrüstung erfor- derlich. Beim Bohren Schutzbrille tragen. Sicherheitsschuhe tragen. Bei der Montage schnittfeste Arbeitshandschuhe tragen. Helmpflicht für alle an der Baustelle beteiligten Personen. Absturzsicherung verwenden. www.aerocompact.com... -
Seite 11: Systemübersicht
Systemübersicht SYSTEMÜBERSICHT Grundkomponenten GS10plus Endklemme, unterschiedliche Klemmenhöhe für 30 – 50 mm Rahmenhöhe | CLEG10-XX Verbinder | GS10+CN Mittelstütze | GS10+MB Anfangsfuß | GS10+FB Mittelklemme, 30 – 50 mm Rahmenhöhe | CLMG10 www.aerocompact.com... -
Seite 12: Ballastierung
Ballastwanne lang | BT-1800, BT-2050, BT-2300 Ballastwanne kurz | BT-880 Furchende Kombi-Schraube M8x20 | SCS8x20 Zubehör Kabelrohr | CP-430, CP-620, CP-840 Halterung für Kabelrohr | BR-CP Bauschutzmatte 290 x 100 x 3,8 | PP290/100 Kabelbinder-Clip Modul | CLP-M Zubehör für Erdung/Potentialausgleich (USA) www.aerocompact.com... - Seite 13 Systemübersicht Grounding lug with nut (follows UL 476 or UL 2703 requirements) | GL18N www.aerocompact.com...
-
Seite 14: Montage
Darauf achten, dass die Unterseite der Füße/Verbinder sauber, trocken, fett- und staubfrei ist. Unterseite mit einem sauberen und trockenen Lappen abwischen. Bei den Füßen darauf achten, dass die Bautenschutzmatte jeweils über die Kante ragt: A = 10 mm. Je nach Ausführung des Verbinders 1 bis 2 Bautenschutzmatten anbringen. www.aerocompact.com... -
Seite 15: Klemmen Vormontieren
Montage Schutzpapier entfernen. Klebefläche an der Unterseite des Fußes/Ver- binders anbringen. Klemmen vormontieren An den Anfangsfüßen, Mittelstützen und Verbindern nach Bedarf die End- oder Mittelklemmen anbrin- gen. www.aerocompact.com... -
Seite 16: Fläche Ausmessen, Komponenten Platzieren
Länge des Modulfeldes ausmessen und Linie markieren. Breite des Modulfeldes ausmessen und Linie markieren. Die Anfangsfüße, Mittelstützen und Verbinder im Modulfeld platzieren: Randreihen: Anfangsfüße, Mittelstützen und Verbinder mit Endklemmen platzieren. Mittlere Reihen: Anfangsfüße, Mittelstützen und Verbinder mit Mittelklemmen platzieren. www.aerocompact.com... -
Seite 17: Module Montieren
Die Kabel können mit dem Kabelbinder-Clip (CLP-M) am Modul befestigt werden. Der Abstand zwischen den Klemmen wird durch die Füße/Verbinder bzw. durch die Modulgröße vor- gegeben. Erste Modulreihe montieren Anfangsfüße mit Ballaststeinen beschweren. Modul auf die Anfangsfüße und Mittelstützen legen. www.aerocompact.com... - Seite 18 Schrauben mit 20 Nm anziehen. Nächstes Modul platzieren. An den Mittelklemmen des vorherigen Moduls die Schrauben mit 20 Nm anziehen. An den Verbundklemmen der montierten Module die Schrauben mit 20 Nm anziehen. Weitere Module in der ersten Reihe fertig montieren. www.aerocompact.com...
-
Seite 19: Zweite Modulreihe Montieren
Modul jeweils an den Verbundklemmen oben und unten bündig positionieren und die Schrauben locker anziehen. An den Endklemmen die Schrauben mit 20 Nm anziehen. Weitere Module wie in der ersten Reihe verlegen. Weitere Module in der empfohlenen Reihenfolge montieren. Alle End- und Mittelklemmen mit 20 Nm anziehen. www.aerocompact.com... -
Seite 20: Ballastierung Anbringen
Mittelstützen auflegen. Variante 2: Kurze Ballastwanne Die kurze Ballastwanne kann an folgenden Positionen angebracht werden: am Anfangsfuß. am Verbinder. am Anfangsfuß – letzte Reihe, spiegelverkehrt. Die genaue Anzahl und Position der kurzen Ballastwannen aus den Aerotool-Planungsunterlagen ent- nehmen. www.aerocompact.com... -
Seite 21: Variante 3: Lange Ballastwanne
Schrauben mit 15 Nm anziehen. Variante 3: Lange Ballastwanne Die lange Ballastwanne kann an folgenden Positionen angebracht werden: am Anfangsfuß. an der Mittelstütze. am Verbinder. am Anfangsfuß (letzte Reihe, spiegelverkehrt). Die genaue Anzahl und Position der langen Ballastwannen aus den Aerotool-Planungsunterlagen ent- nehmen. www.aerocompact.com... -
Seite 22: Kabelrohre Montieren (Optional)
Schrauben mit 15 Nm anziehen. Lange Ballastwanne an der Mittelstütze montieren Die Ballastwanne unter den Mittelstützen platzieren. Die Ballastwanne an der Mittelstütze jeweils mit 2 Kombischrauben festschrauben. Schrauben mit 15 Nm anziehen. Kabelrohre montieren (optional) Die Kabelrohre werden am seitlichen Modulfeldrand montiert. www.aerocompact.com... -
Seite 23: Kabelrohr An Ballastwanne Montieren
Die Kunststoffkappen am Kabelrohr anbringen. Kabelrohr mit Halterungen befestigen Die Halterungen am Kabelrohr anbringen. Die Kunststoffkappen am Kabelrohr anbringen. Die Halterungen am Verbinder bzw. an der Mittelstütze jeweils mit einer Kombischraube festschrauben. Schrauben mit 15 Nm anziehen. Erdung montieren www.aerocompact.com... -
Seite 24: Erdung/Potentialausgleich Montieren (Nicht Usa-Konform)
Die Erdung / der Potentialausgleich wird am Rand eines Modulfeldes an einem Fuß mit einer Fur- chenschraube (STS8x16) angebracht. Schraube lösen und entfernen. Erdungsdraht (bauseits) fest mit dem Kabelschuh verbinden. Beilagscheibe und Kabelschuh in der abgebildeten Reihenfolge mit der Schraube anbringen. Schraube festziehen. www.aerocompact.com... -
Seite 25: Erdung/Potentialausgleich Montieren (Usa-Konform)
Fuß fest- schrauben. Den Erdungsdraht (bauseits) mit der Schraube an der Grounding lug befestigen. Potentialausgleich bei Wartungsarbeiten Achtung! Falls ein Modul entfernt wird, zusätzliche Erdungsklemmen und Erdungsdraht anbringen, um die Ver- bindung zwischen den Modulen und den Potentialausgleich zu gewährleisten. www.aerocompact.com... -
Seite 26: Wartung
Nach extremen Wetterereignissen (z.B. Sturm, Schnee, Hagel, etc.) sowie nach einem Erdbeben ist ebenfalls eine Prüfung des Systems notwendig. Komplettes System Alle Komponenten des Systems auf Beschädigung prüfen. Beschädigte Komponenten schnellstmöglich austauschen. Verschraubungen Alle Verschraubungen prüfen. Lose Verschraubungen festziehen. Anzugsmoment laut Montageanleitung beachten. www.aerocompact.com... -
Seite 27: Demontage
Demontage DEMONTAGE Komponenten demontieren System demontieren: Montageschritte in umgekehrter Reihenfolge durchführen. www.aerocompact.com...
