VERBUNDENE UND LANGE BASISSCHIENEN

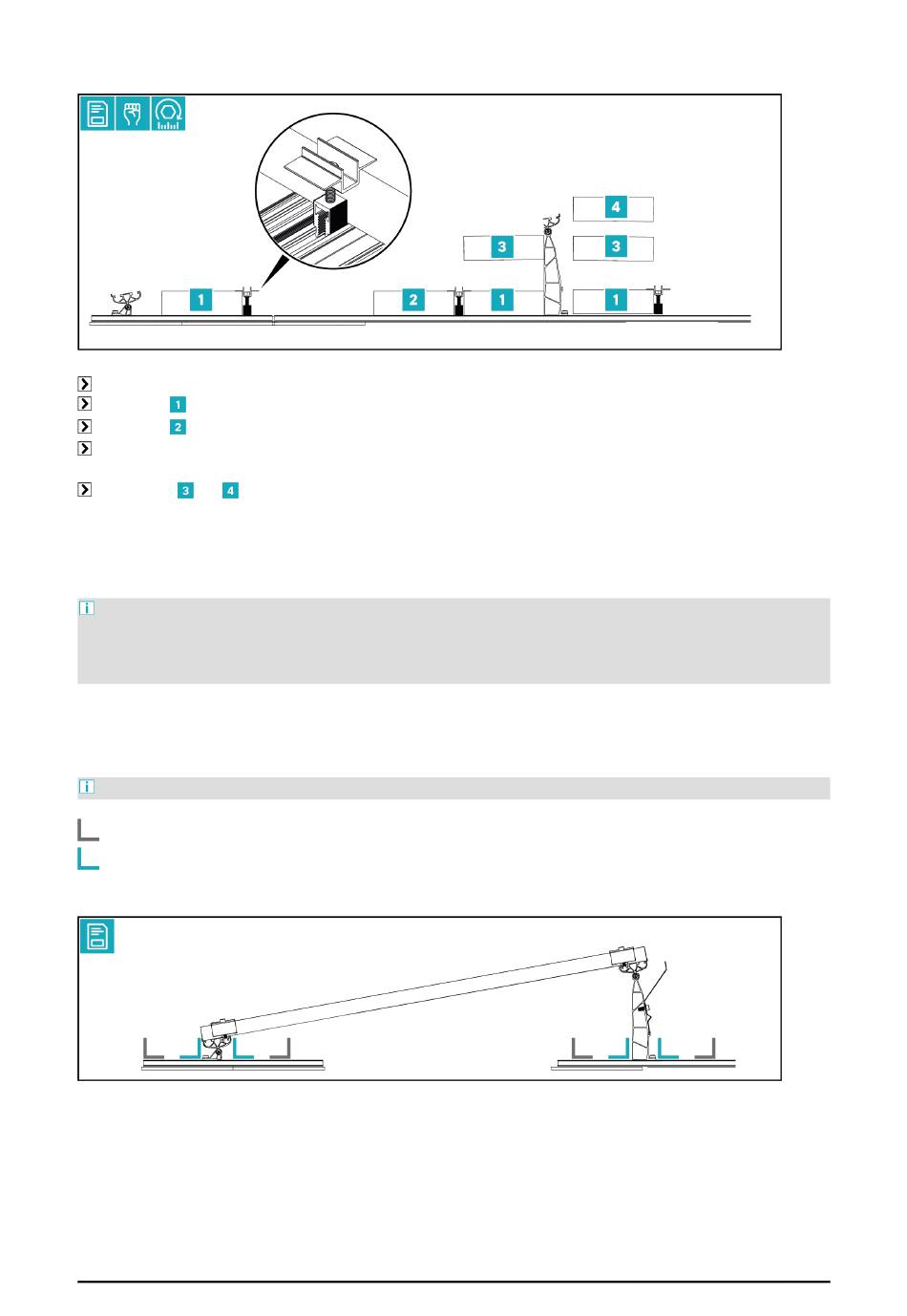

Ballastklemme an der Basisschiene anbringen.
Ballaststein
auf der Basisschiene so nah wie möglich am jeweiligen Fuß auflegen.
Ballaststein
auflegen.
Ballastklemme fixieren:
Schraube anziehen bis die Flügel der Ballastklemme bündig an den Ballaststeinen anliegen.
Ballaststeine
und
auflegen.
QUERSTREBEN
Die Querstreben werden je nach Planungs-Variante für folgende Zwecke verwendet:
- Verbindung der Basisschienen bei Option Voraufbaubar
- Verbund
- Ballast fixieren
Mögliche Montage-Positionen der Querstreben
Die Position und Anzahl der Querstreben im Modulfeld ist in den Planungsunterlagen ersichtlich.
Querstrebe dient zum Ballast fixieren
Querstrebe dient zum Verbund, Verbindung der Basisschienen und/oder zum Ballast fixieren
GESTÜCKELTE BASISSCHIENE
CompactFLAT SN 2+ SH
26
