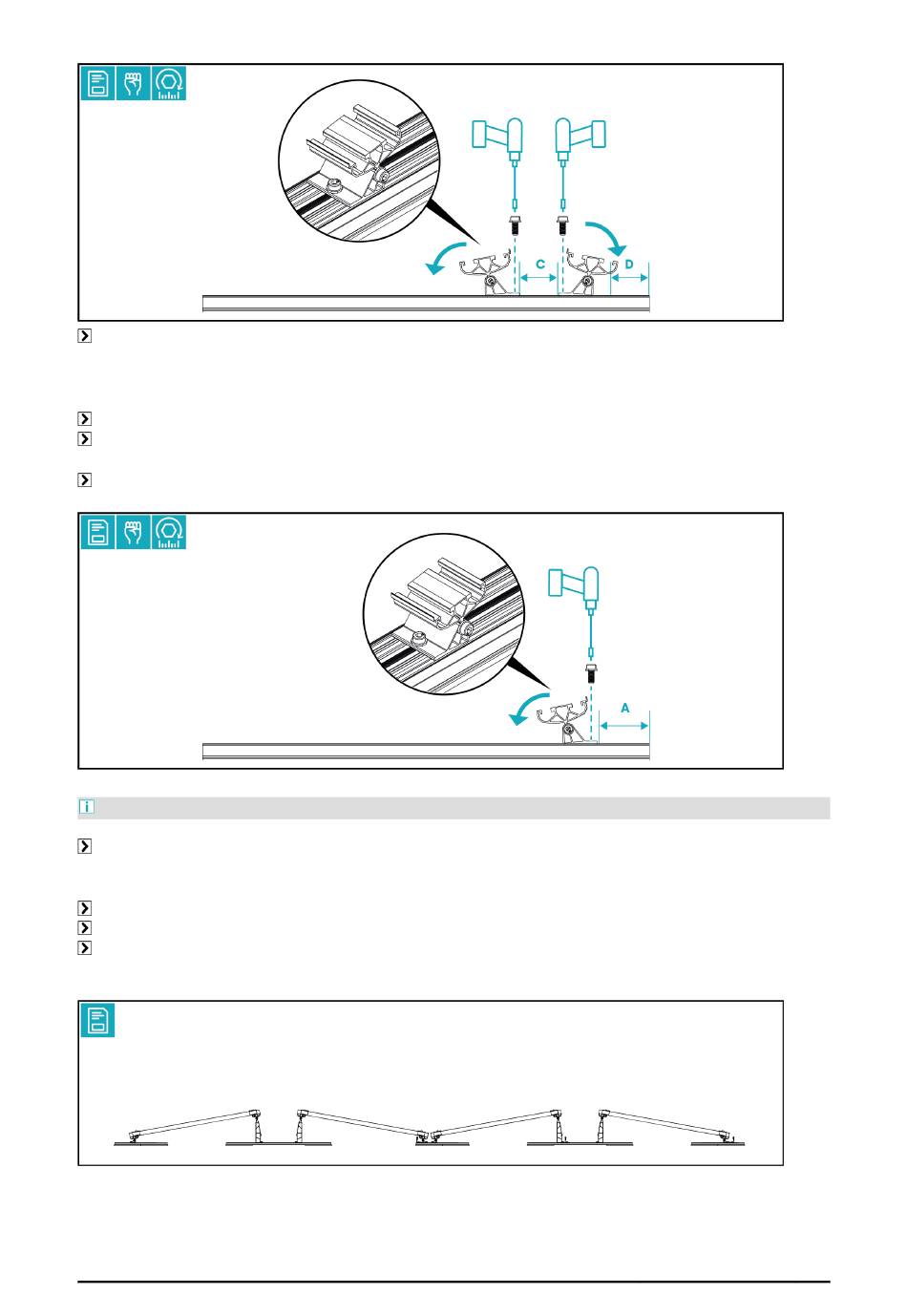

Die Vorderfüße (Talseite) je nach Ballastposition am Anfang oder Ende auf einer BR450 Basisschiene montieren:
SN2+ 5°: Maß C: 20 mm
SN2+ 10°: Maß C: 31 mm
Maß D: 50 mm
Für eine einfache Montage den oberen Teil des Vorderfußes nach hinten drehen.
Die Vorderfüße an den ermittelten Positionen auf der Basisschiene positionieren und mit Inbusschrauben (AB8x18S) fest-
schrauben.
Schrauben mit 10 Nm festziehen.
Zum Abschluss folgen eine BR450 Basisschiene mit einem Vorderfuß.
Maß A laut Planungsunterlagen ermitteln:
Kein Ballast hinter dem Modul: A = 50 mm.
Ballast hinter dem Modul: A = 270 mm.
Für eine einfache Montage den oberen Teil des Vorderfußes nach hinten drehen.
Den Vorderfuß auf der Basisschiene positionieren und mit Inbusschraube (AB8x18S) festschrauben.
Schraube mit 10 Nm festziehen.
CompactFLAT SN 2+ SH
21
