VERBUNDENE UND LANGE BASISSCHIENE

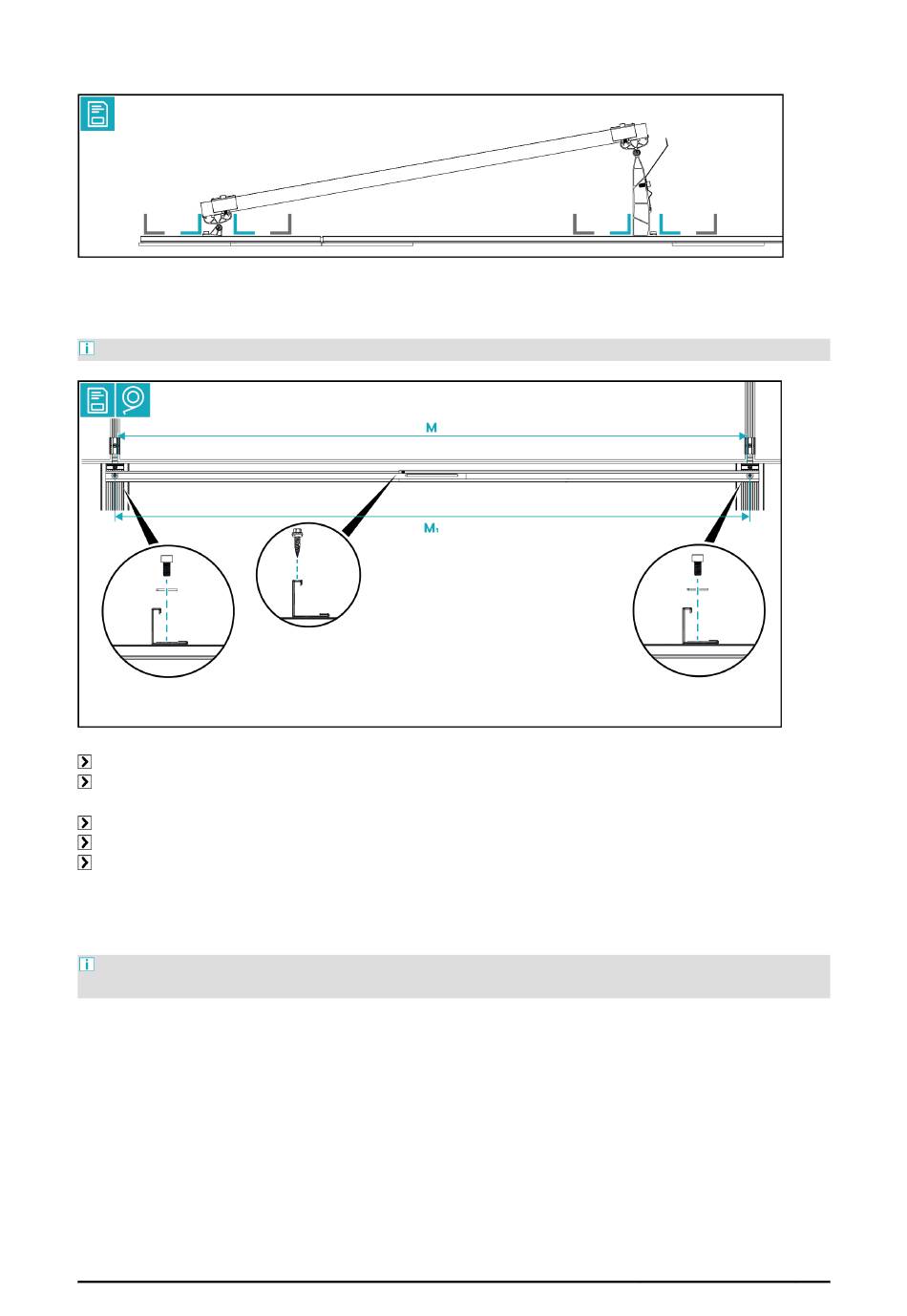

Querstrebe bei Option Voraufbaubar montieren
Die Option Voraufbaubar ist nur bei verbundenen und langen Basisschienen möglich.
Außenteil und Innenteil der Querstreben ineinander schieben.
Maß M = Modullänge ermitteln.
Maß M
= Modullänge + 20 mm
1
An den Querstreben das Maß M
Innenteil und Außenteil der Querstreben mit einer Dünnblechschraube verbinden.
Die Querstreben mit Inbusschraube (AB8x18S) und Unterlagscheibe jeweils an der Basisschiene festschrauben.
Querstreben für Ballastierung montieren
Je nach Ballast werden zusätzliche BR450 Basisschienen mittig zum Modul unter den Querstreben verlegt. Die genaue
Anzahl und Position der zusätzlichen Basisschienen ist in den Planungsunterlagen ersichtlich.
CompactFLAT SN 2+ SH
jeweils von der Mitte der Bohrung abmessen.
1
27
