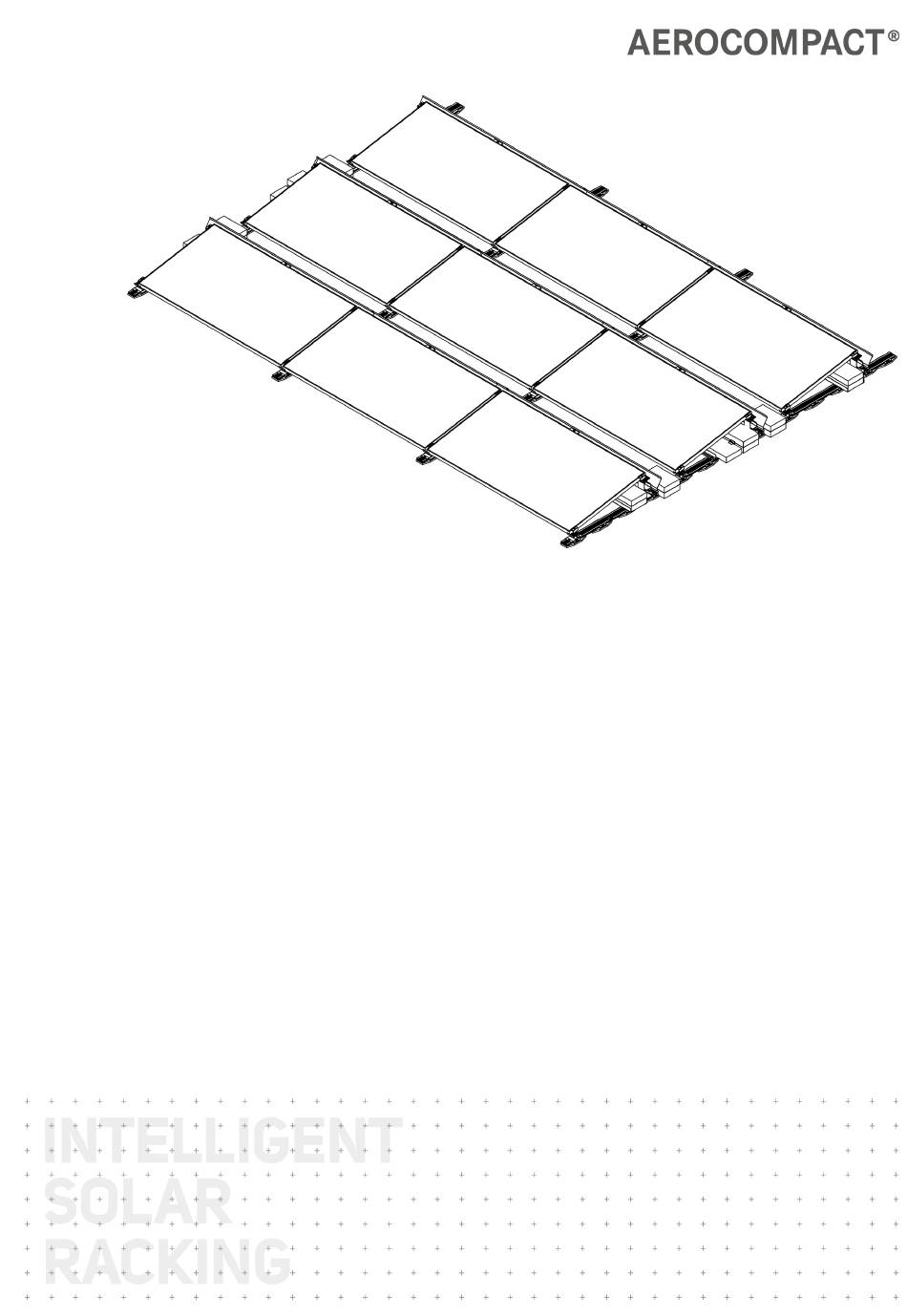

- Seite 1 CompactFLAT SN10 shortside Montageanleitung Version: 05 Sprache: Deutsch | Originalsprache: Deutsch Original-Montageanleitung Wichtig! Vor der Montage sorgfältig durchlesen!
-
Seite 2: Hersteller
Übersetzung der Montageanleitung in Deutsch. Die Montageanleitung ist urheberrechtlich geschützt. Ohne schriftliche Genehmigung der Firma AEROCOMPACT® darf die Montageanleitung weder teilweise noch vollständig vervielfältigt, reproduziert, mikroverfilmt, übersetzt oder zur Speicherung und Verarbeitung in EDV-Systemen konvertiert werden. Copyright by © AEROCOMPACT®... -
Seite 3: Inhaltsverzeichnis
Variante 1: Bautenschutzmatte PP 200/120-CL und PP 250/120-CL Variante 2: Bautenschutzmatte PP 150/80 Schienenlinien platzieren Ballastierung anbringen Variante 1: Ballastierung an der Basisschiene Variante 2: Querstreben als Ballastwinkel Variante 3: Ballastwanne Module montieren Microinverter montieren (optional) Winleitbleche montieren Dachanker Dachanker positionieren Dachanker montieren Potentialausgleich Wartung www.aerocompact.com... - Seite 4 Komplettes System Verschraubungen Demontage Komponenten demontieren Klemmen demontieren www.aerocompact.com...
-
Seite 5: Über Dieses Dokument
Symbole in Abbildungen Tätigkeiten Für die Ausführung der Montage sind bestimmte Tätigkeiten erforderlich. Diese Tätigkeiten werden in den Illustrationen mit den folgenden Symbolen dargestellt. In AEROTOOL-Planungsunterlagen nachsehen Visuelle Prüfung Tätigkeit von Hand Rechten Winkel beachten Optionale Komponente, optionale Montage-Variante www.aerocompact.com... -
Seite 6: Zielgruppe
Angaben des Projekt-Reports durchführen. Falls sich durch örtliche Bege- benheiten, z. B. unvorhergesehene Störflächen die Modulverteilung am Dach verändert, muss die Statische Berechnung neu erstellt werden. Die Auslegung und Planung des Aerocompact-Systems erfolgt mit der Soft- ware AEROTOOL. -
Seite 7: Garantie
Wir weisen darauf hin, dass das Flachdachsystem im Rahmen eines Kaufvertrages veräußert wird. Die Mon- tage/Verarbeitung durch den Erwerber oder Dritte erfolgt nicht im Namen oder für die Aerocompact GmbH. Sie hat durch hierfür qualifiziertes Fachpersonal streng nach den Vorgaben der Montageanleitung zu erfol- gen. -
Seite 8: Sicherheit
Montage-Arbeiten keinesfalls bei starkem Wind ausführen. Starker Wind übt v.a. auf die großflächigen PV- Module enorme Kräfte aus. Es besteht die Gefahr, dass ein Modul vom Dach gerissen wird und dabei auch Personen zu Schaden kommen. Keinesfalls bei Nässe oder Temperaturen unter dem Gefrierpunkt arbeiten. Je nach Dachneigung besteht Rutschgefahr. www.aerocompact.com... -
Seite 9: Gefahren Durch Die Umgebung
Am Bauvorhaben mitwirkende Person müssen Schutzhelme tragen. Persönliche Schutzausrüstung (PSA) Zum Schutz vor Verletzungen bei den Montage-Tätigkeiten ist eine persönliche Schutzausrüstung erfor- derlich. Beim Bohren Schutzbrille tragen. Sicherheitsschuhe tragen. Bei der Montage schnittfeste Arbeitshandschuhe tragen. Helmpflicht für alle an der Baustelle beteiligten Personen. Absturzsicherung verwenden. www.aerocompact.com... -
Seite 10: Systemübersicht
Windleitblech | S10WD-1800, S10WD-2050, S10WD-2300 Furchenschraube M8x16 A2-70 mit Unterlegscheibe Ø 30 mm | STS8x16, FW8.4/30 Endklemme | CLE10 Inbusschraube M8x16 | AB8x16 hintere Stütze SN10 | SN10RB Basisschiene | BR1355 Anfangsstück Basisschiene | BR130 vordere Stütze SN10 | SN10F www.aerocompact.com... -
Seite 11: Bautenschutzmatten
Systemübersicht Bautenschutzmatten Abhängig vom Untergrund werden unterschiedliche Bautenschutzmatten geliefert. Bautenschutzmatte PP 150/80 Bautenschutzmatte PP 250/120-CL Bautenschutzmatte PP 200/120-CL Ballastierung Querstrebe | CS1800, CS2050, CS2300 Ballastwanne | BT-1800, BT-2050, BT-2300 Ballastklemme | CLB10 www.aerocompact.com... -
Seite 12: Zubehör
Winkelverbindung zum Dachanker | AC200, AC80 Drahtklemme für Potentialausgleich | WCL8-10 Aluminiumdraht rund 8 mm für Potentialausgleich | AWR8 Kabelbinder-Clip Modul | CLP-M Modulzubehör Halter für Modulzubehör, Befestigungswinkel Microinverter | MA-BR Halter für Modulzubehör, Microinverterklemme | MA-MO Kabelbinder-Clip Modul | CLP-M www.aerocompact.com... -
Seite 13: Montage
Montage MONTAGE Fläche ausmessen Maße des Modulfeldes aus den Planungsunterlagen übernehmen. Länge des Modulfeldes ausmessen und Linie markieren. Breite des Modulfeldes ausmessen und Linie markieren. Abstand der Modulreihen ermitteln: Modullänge + 2 cm. Abstand ausmessen und Linien markieren. www.aerocompact.com... -
Seite 14: Vordere Stützen Vormontieren
Schrauben handfest anziehen. Schrauben mit dem Drehmomentschlüssel auf 10 Nm anziehen. Hintere Stütze vormontieren Abstand zwischen hinterer Stütze und vorderer Stütze laut Tabelle ermitteln. Für das Maß B eine Lehre fertigen. Modul (A) 1000 1010 1020 1030 1040 1050 Abstand (B) www.aerocompact.com... -
Seite 15: Bautenschutzmatten Montieren
Die Bautenschutzmatten werden standardmäßig am Anfang und Ende jeder Basisschiene sowie im Bereich der hinteren Stützen angebracht. Je nach Ballastierung werden zusätzliche Bautenschutzmatten pro Schiene angebracht. Die genaue Anzahl und Positionen der Bautenschutzmatten aus den AEROTOOL-Planungsunterlagen übernehmen. Positionen PP 200/120-CL wenig Ballast www.aerocompact.com... - Seite 16 Ballast / zusätzliche Bautenschutzmatten für optimale Punktlastverteilung Bautenschutzmatten montieren Die Bautenschutzmatten so platzieren, dass der Clip mit der Wölbung nach oben zeigt. Die Bautenschutzmatten unterhalb der Basisschiene anbringen. Darauf achten, dass die Laschen der Bautenschutzmatte vollständig vom Profil umschlossen werden. www.aerocompact.com...
-
Seite 17: Variante 2: Bautenschutzmatte Pp 150/80
Bereich der hinteren Stützen angebracht. Je nach Ballastierung werden zusätzliche Bautenschutzmatten pro Basisschiene angebracht. Die genaue Anzahl und Positionen der Bautenschutzmatten aus den AEROTOOL-Planungsunterlagen übernehmen. Bautenschutzmatten montieren An der Bautenschutzmatte die Schutzfolie abziehen. Die Bautenschutzmatte unterhalb der Basisschiene platzieren und festkleben. www.aerocompact.com... -
Seite 18: Schienenlinien Platzieren
Die genaue Anzahl und Position der Ballaststeine aus den AEROTOOL-Panungsunterlagen entnehmen. Ballastierung vor der hinteren Stütze (unter dem Modul) Ballastklemme an der Basisschiene anbringen. Ballaststein auf der Basisschiene bündig an der hinteren Stütze auflegen. Ballastklemme ausrichten und Ballaststein auflegen. www.aerocompact.com... -
Seite 19: Variante 2: Querstreben Als Ballastwinkel
Wenn Ballastwinkel aufeinander folgen: Die Ballastwinkel so auslegen, dass sie sich bei den Stützen überlappen. Die Ballastwinkel mit Inbusschraube und Unterlegscheibe an der Basisschiene festschrauben. Die Schrauben mit dem Drehmomentschlüssel auf 10 Nm anziehen. Ballaststeine laut Aerotool-Planungsunterlagen auslegen. Variante 3: Ballastwanne www.aerocompact.com... -
Seite 20: Module Montieren
Die Ballastwanne so auslegen, dass sie jeweils mit 2 – 3 Basisschienen verschraubt werden kann. Die Ballastwanne an der Basisschiene handfest anschrauben. Die Schrauben mit dem Drehmomentschlüssel auf 10 Nm anziehen. Ballaststeine laut Aerotool-Planungsunterlagen auslegen. Module montieren Mit dem Montieren der Module in der vordersten Reihe beginnen. www.aerocompact.com... - Seite 21 Darauf achten, dass an allen Stützen die Ausstanzungen frei sind. Bei Bedarf die Schienenlinien ausrichten. Bei den Modulen am Rand je Modul 2 Endklemmen anbringen. Bei den mittleren Modulen je Modul 2 Mittelklemmen anbringen. Bei den Mittelklemmen gibt der Klemmenfuß den Abstand (2 cm) der Module an. www.aerocompact.com...
-
Seite 22: Microinverter Montieren (Optional)
Montierte Klemme demontieren: Schraube an der Klemme komplett herausdrehen. Je nach Montagesituation Klemme seitlich zusammendrücken und herausziehen oder seitlich aus der Schiene ziehen. Microinverter montieren (optional) Der Microinverter wird direkt am Modul montiert. Den Microinverter nach Vorgaben des Modul-Herstellers am Modul montieren. www.aerocompact.com... -
Seite 23: Winleitbleche Montieren
Windleitbleche an der Rückseite der hinteren Stütze überlappend verlegen. Windleitbleche an den Langlöchern mit den hinteren Stützen verschrauben Schrauben jeweils mit 10 Nm anziehen. An den Überlappungsstellen die Clips anbringen Dachanker Die Anzahl und Positionen der Dachanker aus den AEROTOOL-Planungsunterlagen entnehmen. www.aerocompact.com... -
Seite 24: Dachanker Positionieren
Die Unterlegscheiben an folgenden Positionen anbringen: Vor und nach dem Winkel, an der Mutter. Inbusschraube/Mutter mit 15 Nm anziehen. Potentialausgleich Für den Potentialausgleich stellt AEROCOMPACT die Drahtklemme und den Aluminiumdraht als Zubehör zu Verfügung. Diese werden an einer Basisschiene montiert. www.aerocompact.com... - Seite 25 Montage Die Hammerkopfschraube an der Basisschiene anbringen. Den Draht für den Potentialausgleich auf die Basisschiene legen. Die Klemme anbringen und mit der Mutter und Unterlegscheibe festschrauben. Mutter mit 15 Nm anziehen. www.aerocompact.com...
-
Seite 26: Wartung
Nach extremen Wetterereignissen (z.B. Sturm, Schnee, Hagel, etc.) sowie nach einem Erdbeben ist ebenfalls eine Prüfung des Systems notwendig. Komplettes System Alle Komponenten des Systems auf Beschädigung prüfen. Beschädigte Komponenten schnellstmöglich austauschen. Verschraubungen Alle Verschraubungen prüfen. Lose Verschraubungen festziehen. Anzugsmoment laut Montageanleitung beachten. www.aerocompact.com... -
Seite 27: Demontage
Demontage DEMONTAGE Komponenten demontieren System demontieren: Montageschritte in umgekehrter Reihenfolge durchführen. Klemmen demontieren Schraube an der Klemme komplett her- ausschrauben. Falls Klemmen wieder montiert werden: Darauf achten, dass der O-Ring nicht verloren geht. www.aerocompact.com...
