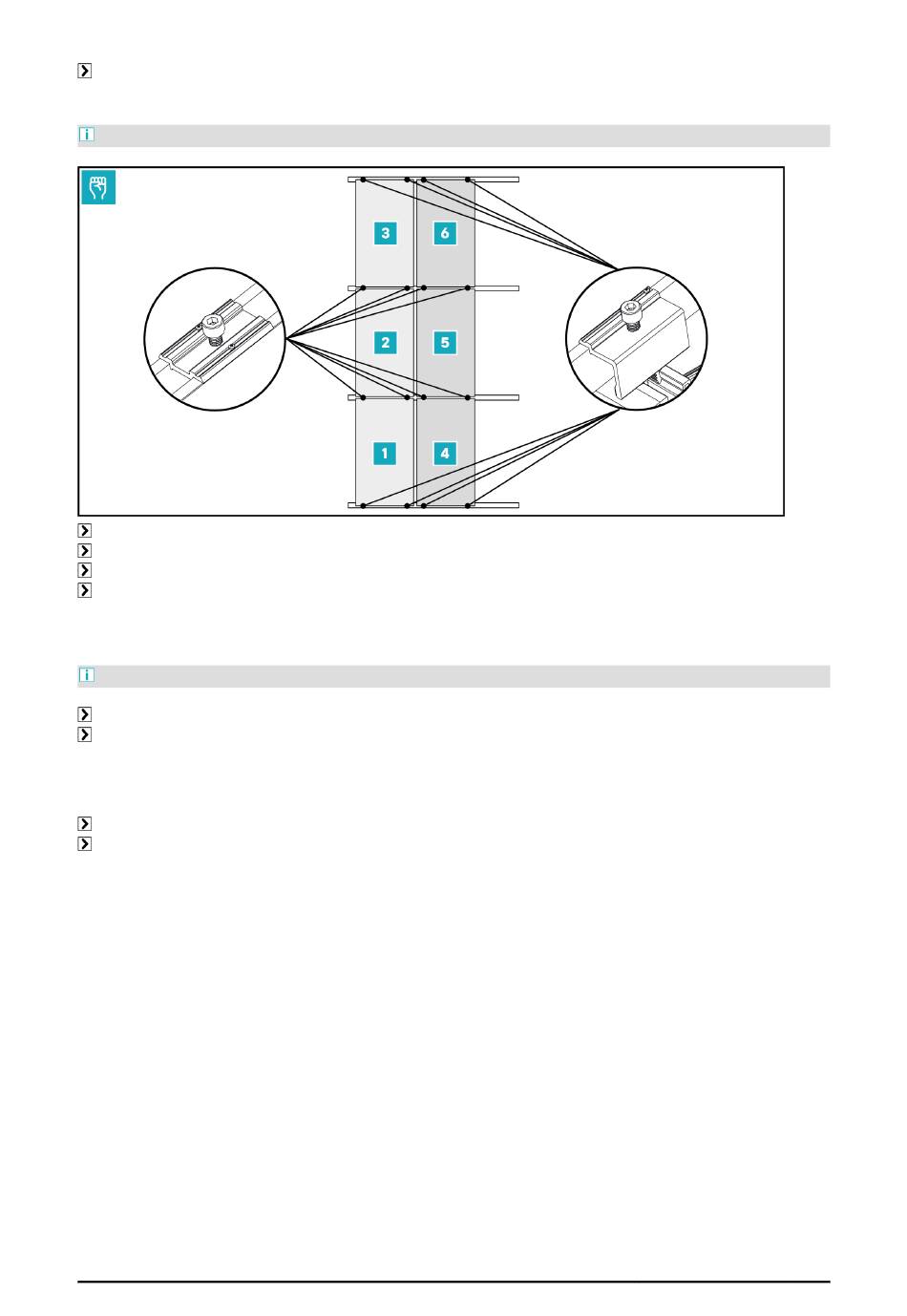

Mittelklemmen anbringen: An den Füßen zwischen den Modulen die Mittelklemmen in den Klemmkanal einschieben, bis
diese am Modul anliegen.
Bei den Mittelklemmen gibt der Klemmenfuß den Abstand (2 cm) der Module an.
Die Module Reihe für Reihe verlegen.
Während der Montage alle Abstände und die Ausrichtung der Bassischienen prüfen und bei Bedarf korrigieren.
Wenn Basisschienen aneinander gereiht wurden: Abstände zwischen den Modul-Reihen prüfen.
Darauf achten, dass die Module korrekt ausgerichtet ist:
Auflagefläche der Module jeweils 20 mm.
Das Modul liegt an allen 4 Ecken am Anschlag des jeweiligen Fußes an.
Für eine problemlose Montage die Modulklemmen in der richtigen Reihnefolge anziehen.
Zuerst an den Mittelklemmen die Schrauben mit 15 Nm festziehen.
Zum Schluss an den Endklemmen die Schrauben mit 15 Nm anziehen.
KLEMMEN NEU POSITIONIEREN / ERSETZEN
Montierte Klemme demontieren: Schraube an der Klemme komplett herausdrehen.
Je nach Montagesituation Klemme seitlich zusammendrücken und herausziehen oder seitlich aus der Schiene ziehen.
MICROINVERTER ANBRINGEN (OPTIONAL)
CompactFLAT SN 2+ SH
