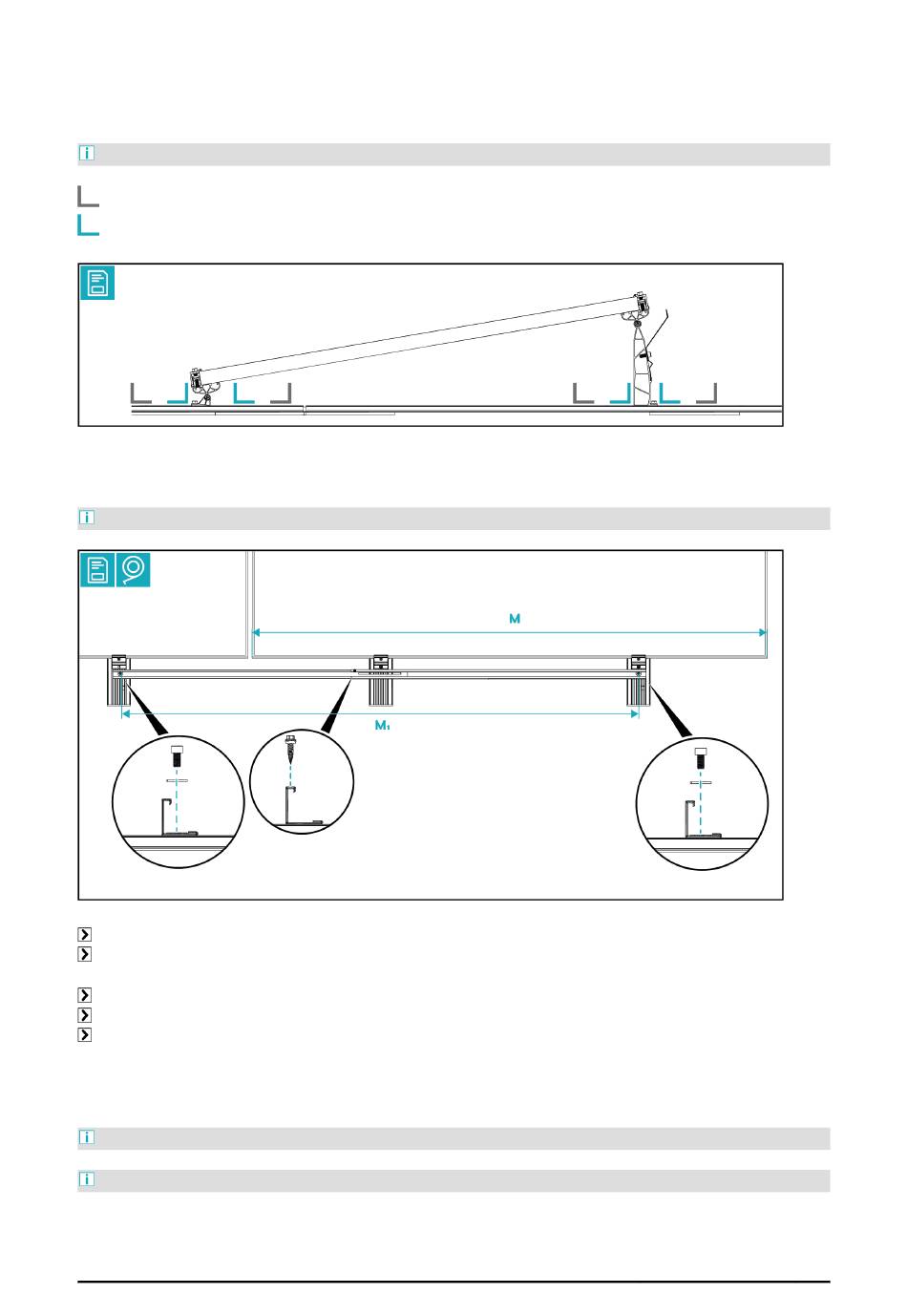

Mögliche Montage-Positionen der Querstreben
Die Position und Anzahl der Querstreben im Modulfeld ist in den Planungsunterlagen ersichtlich.
Querstrebe dient zum Ballast fixieren
Querstrebe dient zum Verbund, Verbindung der Basisschienen und/oder zum Ballast fixieren

Querstrebe bei Option Voraufbaubar montieren

Die Option Voraufbaubar ist nur bei verbundenen und langen Basisschienen möglich.
Außenteil und Innenteil der Querstreben ineinander schieben.
Maß M = Modullänge ermitteln.
Maß M = Modullänge + 20 mm
1
An den Querstreben das Maß M
Innenteil und Außenteil der Querstreben mit einer Dünnblechschraube verbinden.
Die Querstrebe mit Inbusschraube (AB8x18S) und Unterlegscheibe an der Basisschiene festschrauben.

Modulreihen verbinden

Um eine Verbindung zwischen den Modulreihen zu erhalten, werden Querstreben Außenteile verwendet.
Die genaue Anzahl und Position der Verbindungen mit den Querstreben aus den Planungsunterlagen entnehmen.
CompactFLAT SN 2+ LS
jeweils von der Mitte der Bohrung abmessen.
