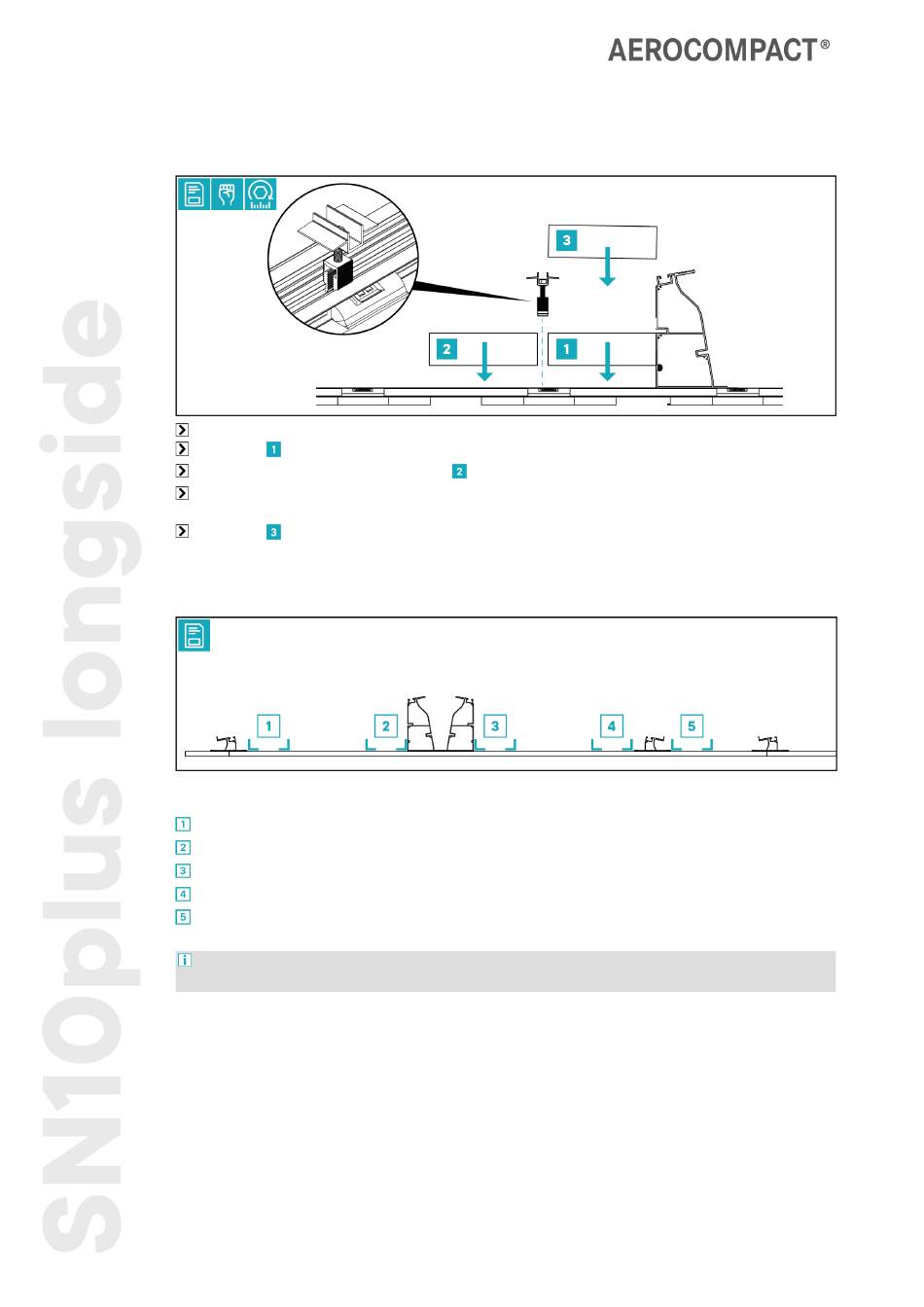

Montage
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
Ballastierung vor der hinteren Stütze (unter dem Modul)
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
Ballastklemme an der Basisschiene anbringen.
+
+
+
+
Ballaststein
+
+
+
+
+
+
+
+
Ballastklemme ausrichten und Ballaststein
+
+
+
+
Ballastklemme fixieren:
Schraube anziehen bis die Flügel der Ballastklemme bündig an den Ballaststeinen anliegen.
+
+
+
+
+
+
+
+
Ballaststein
+
+
+
+
+
+
+
+
Variante 2: Querstreben als Ballastwinkel
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
Die Ballastwinkel können an folgenden Positionen angebracht werden:
+
+
+
+
hinter der ersten vorderen Stütze (unter Modul)
+
+
+
+
+
+
+
+
vor der ersten hinteren Stütze (unter Modul)
+
+
+
+
hinter der zweiten hinteren Stütze (unter Modul)
+
+
+
+
vor der zweiten vorderen Stütze (unter Modul)
+
+
+
+
hinter der zweiten vorderen Stütze
+
+
+
+
+
+
+
+
Die genaue Anzahl und Position der Ballastwinkel und -steine aus den Aerotool-Planungsunterlagen ent-
+
+
+
+
nehmen.
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
www.aerocompact.com
+
+
+
+
+
+
+
+
+
+
+
+
auf der Basisschiene bündig an der hinteren Stütze auflegen.
auflegen.
auflegen.
