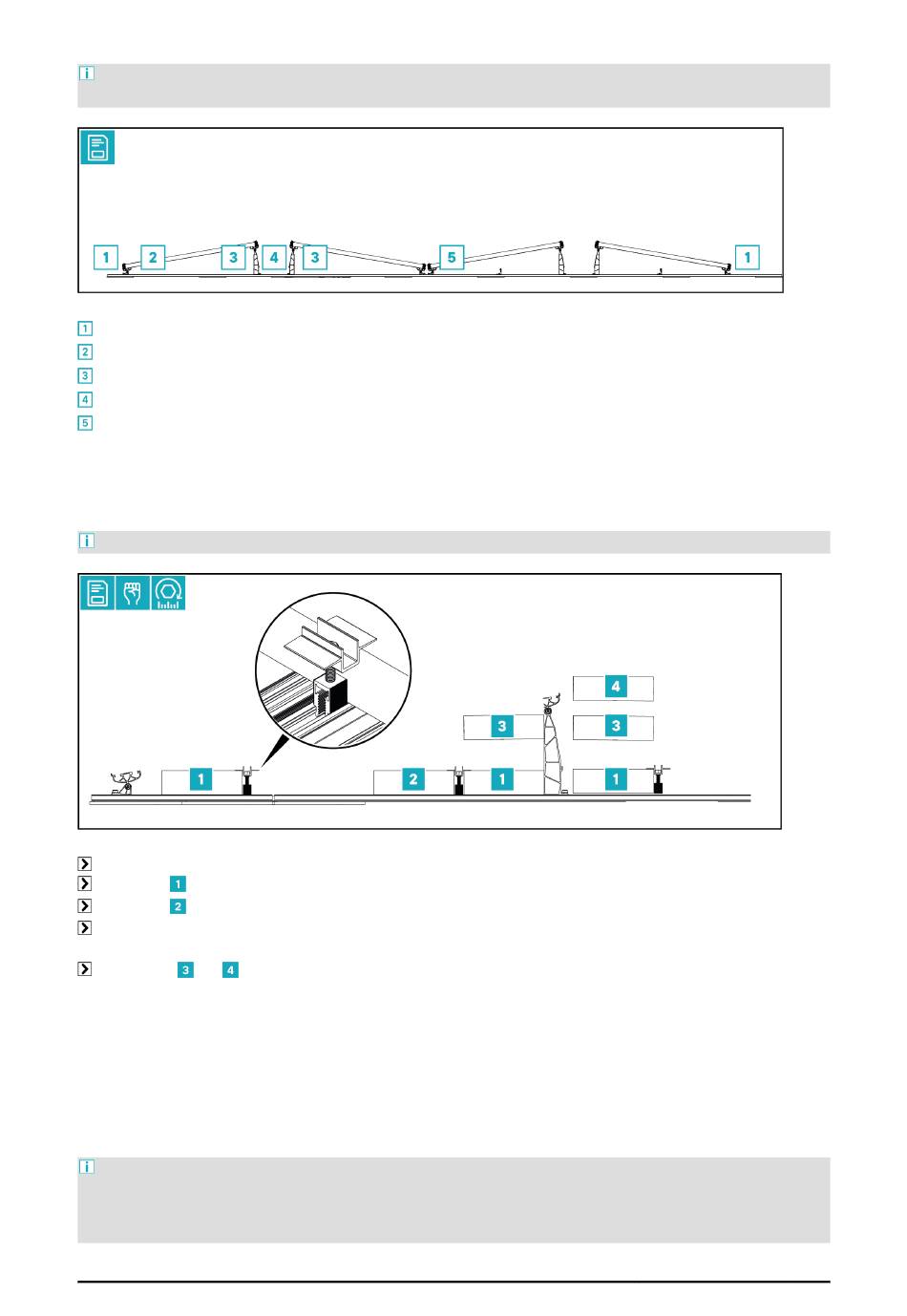

Je nach Gegebenheit wird das System unterschiedlich ballastiert. Die genaue Anzahl und Position der Ballastierungen
sind in den Planungsunterlagen angegeben.
Der Ballast kann an folgenden Positionen angebracht werden:
vor dem Modul (Ost-/Westseite)
unter dem Modul (Ost-/Westseite)
unter dem Modul (Modul-Berg)
zwischen den Modulreihen
unter dem Modul (Modul-Tal)

Ballast mit Ballastklemme montieren

Mit der Ballastklemme können 1 - 3 Ballaststeine an der Basisschiene befestigt werden.
Ballastklemme an der Basisschiene anbringen.
Ballaststein
auf der Basisschiene so nah wie möglich am jeweiligen Fuß auflegen.
Ballaststein
auflegen.
Ballastklemme fixieren:
Schraube anziehen bis die Flügel der Ballastklemme bündig an den Ballaststeinen anliegen.
Ballaststeine
und
auflegen.

QUERSTREBEN

Die Querstreben werden je nach Planungs-Variante für folgende Zwecke verwendet:
- Verbindung der Basisschienen bei Option Voraufbaubar
- Verbindung der Modulreihen
- Ballast fixieren
CompactFLAT SN 2+ LS
20
