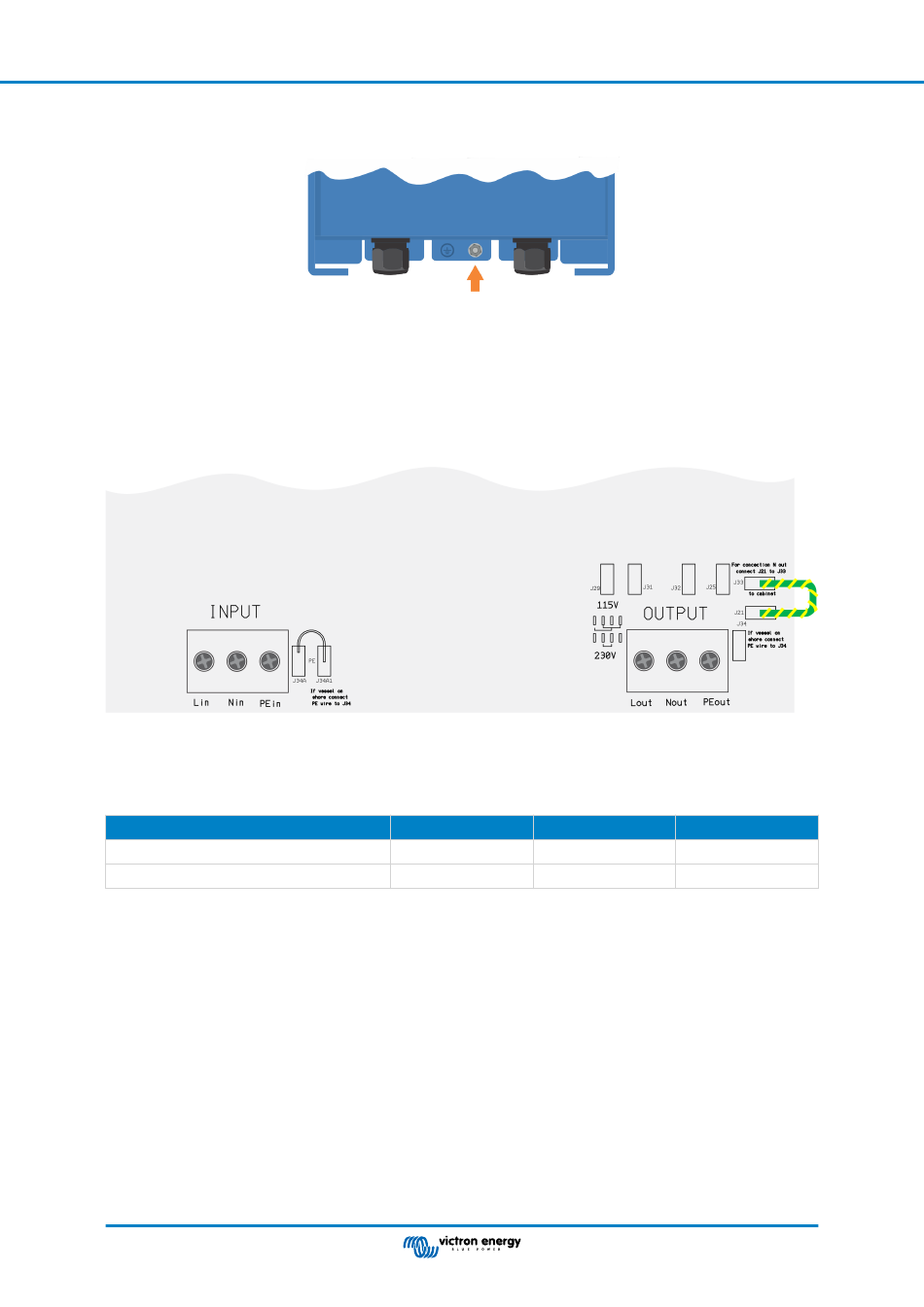

a. Schließen Sie die M6-Schraube unterhalb des Gehäuses an die Schiffserdung an. Die Position der Erdungsschraube des
Gehäuses entnehmen Sie bitte der folgenden Zeichnung.
3.5. Verbindung des Nullleiters des Wechselstromausgangs mit der Erdung
Am Wechselstromausgang des Trenntransformators muss ein FI-Schutzschalter installiert werden. Damit der FI-Schutzschalter
korrekt funktioniert, muss der Nullleiter des Wechselstromausgangs mit der Erdung des Wechselstromausgangs und der Masse
(= alle Metallteile im Schiff) verbunden sein.
Um den Nullleiter (N) des Wechselstromausgangs mit der Erdung (PE) zu verbinden, legen Sie einen grün/gelben Schaltdraht (im
Lieferumfang enthalten) zwischen die Anschlussbuchsen J33 und J21 an.
Verbindung des Nullleiters des Wechselstromausgangs (N) mit der Erdung (PE).
3.6. Anforderungen an den Kabelquerschnitt
Verwenden Sie die folgenden minimalen Kabelquerschnitte:
Nennleistung des Trenntransformators
3600 W
3600 W
Seite 7
Isolation transformer
Position der Erdungsschraube des Gehäuses.
Spannung
115 V
230 V
Metrik
AWG
6 mm²
AWG 10
2,5 mm²
AWG 13
Installation
