Anschluss Von Wechselstromeingang Und Wechselstromausgang - Victron energy Isolation transformer 3600W Auto Bedienungsanleitung

Verbinden

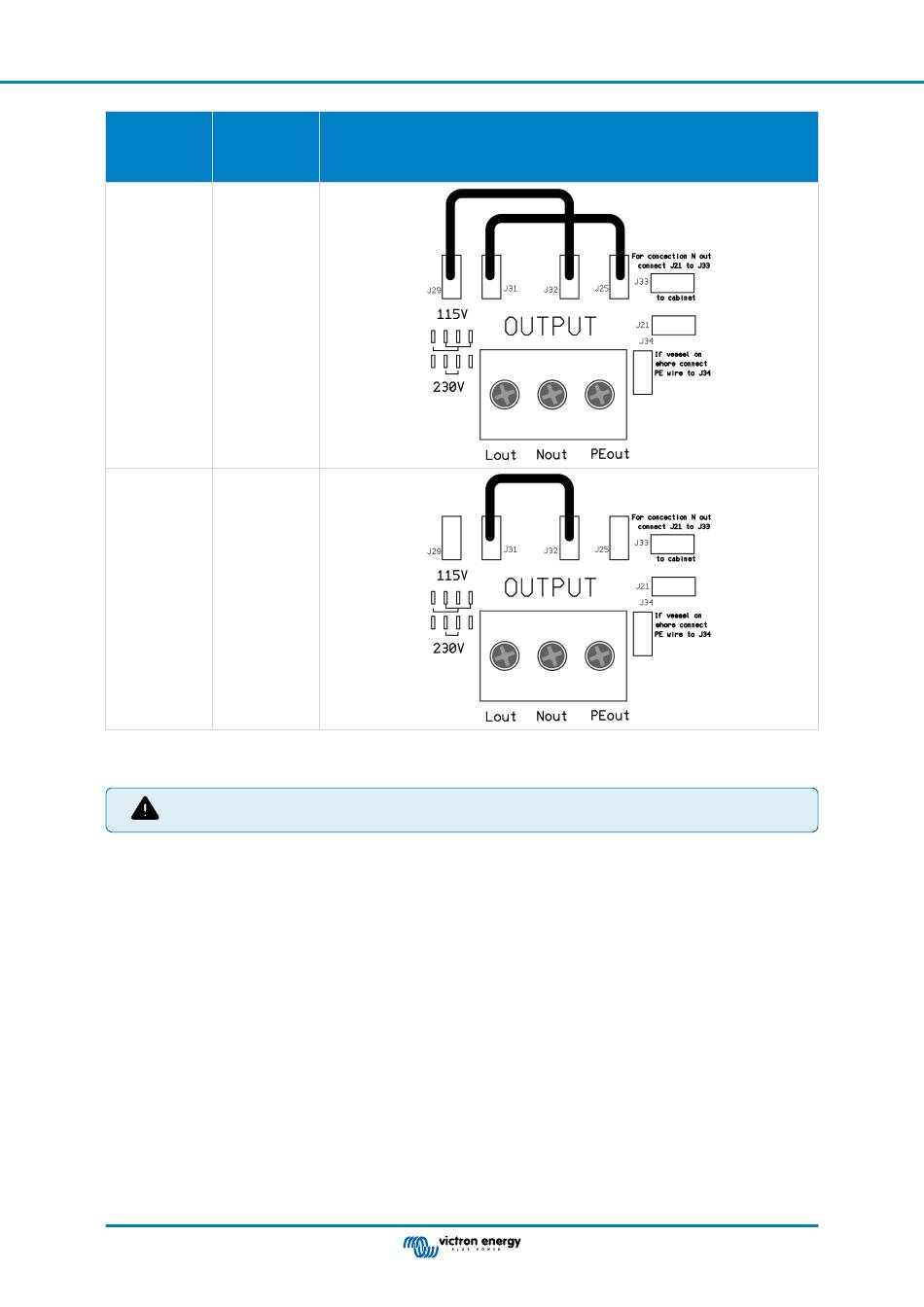

AC-
Sie das
Ausgangssp
Schaltkabel
annung
zwischen
J29 und J32
115 V
J31 und J25
230 V J31 und J32

3.4. Anschluss von Wechselstromeingang und Wechselstromausgang

Gefahr von Stromschlägen. Arbeiten Sie nicht am Trenntransformator oder an der elektrischen Anlage, wenn
diese noch an eine Stromquelle angeschlossen ist.
Anschlussfolge:
1. Führen Sie die Wechselstromkabel auf folgende Weise durch die Kabelverschraubungen an der Unterseite des Schranks:
a. Führen Sie das Wechselstromeingangskabel (Landstrom) durch die Kabelverschraubung an der linken Seite.
b. Führen Sie das Kabel des Wechselstromausgangs (Wechselstromlasten) durch die Kabelverschraubung auf der rechten
Seite.
2. Schließen Sie das Wechselstromeingangskabel auf folgende Weise an die Anschlussklemme INPUT an:
a. Schließen Sie den Erdungsdraht an die Klemme PE an.
b. Schließen Sie den Nullleiter an die Klemme N an.
c. Schließen Sie das Phasenkabel an die Klemme L an.
3. Schließen Sie das Wechselstromausgangskabel auf folgende Weise an die Anschlussklemme OUTPUT an:
a. Schließen Sie den Erdungsdraht an die Klemme PE an.
b. Schließen Sie den Nullleiter an die Klemme N an.
c. Schließen Sie das Phasenkabel an die Klemme L an.
4. Verbinden Sie das Gehäuse auf folgende Weise mit der Erdung (=alle Metallteile des Schiffes):
