Victron energy Phoenix Inverter 12/3000 Anleitung

Vorschau ausblenden Andere Handbücher für Phoenix Inverter 12/3000:

Werbung

Inhaltsverzeichnis

Hinweis:
Die DIP-Schalter Funktionalität wurde geändert.
Parallel- und 3-Phasen- Schaltungen können jetzt mit den DIP
Schaltern vorgenommen werden
ANLEITUNG
Phoenix Inverter
VE.Bus enabled
12/3000
24/3000
48/3000

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Victron energy Phoenix Inverter 12/3000

Inhaltszusammenfassung für Victron energy Phoenix Inverter 12/3000

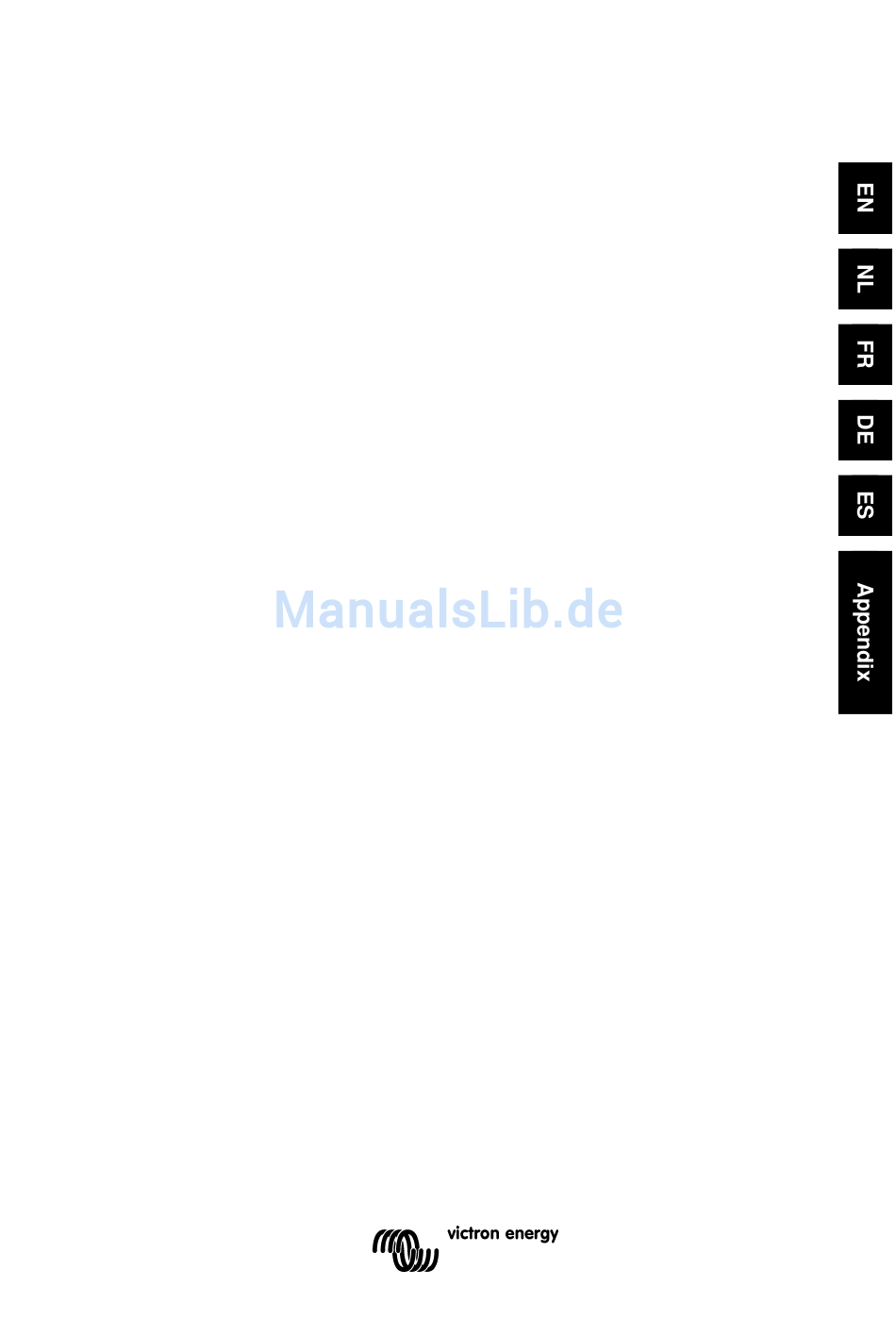

  • Seite 1 ANLEITUNG Phoenix Inverter VE.Bus enabled 12/3000 24/3000 48/3000 Hinweis: Die DIP-Schalter Funktionalität wurde geändert. Parallel- und 3-Phasen- Schaltungen können jetzt mit den DIP Schaltern vorgenommen werden...
  • Seite 3 EXCEED THE PURCHASE PRICE OF THE VICTRON ENERGY PRODUCTS DESCRIBED HERE IN. Victron Energy B.V. reserves the right to revise and improve its products as it sees fit. This publication describes the state of this product at the time of its publication and...

  • Seite 6: Sicherheitshinweise

    1. SICHERHEITSHINWEISE Allgemeines Lesen Sie alle diesbezüglichen Produktinformationen sorgfältig durch, und machen Sie sich mit den Sicherheitshinweisen und den Anleitungen vertraut. Dieses Produkt wurde in Übereinstimmung mit entsprechenden internationalen Normen und Standards entwickelt und erprobt. Nutzen Sie das Gerät nur für den vorgesehenen Anwendungsbereich.
  • Seite 7 Stellen Sie sicher, dass das Gerät entsprechend den vorgesehenen Betriebsbedingungen genutzt wird. Betreiben Sie das Gerät niemals in nasser oder staubiger Umgebung. Sorgen Sie dafür, dass jederzeit ausreichend freier Lüftungsraum um das Gerät herum vorhanden ist, und dass die Lüftungsöffnungen nicht blockiert werden. Installieren Sie das Gerät in brandsicherer Umgebung.
  • Seite 8 2. Beschreibung SinusMax – Überagende Technik Die Phoenix Wechselrichter Baureihe -entwickelt für professionellen Betrieb- eignet sich für weitest mögliche Einsatzbereiche. Die Entwurfsbedingungen zielten auf einen echten Sinus-Wechselrichter mit optimiertem Wirkungsgrad und mit kompromisslosem Leistungsspektrum. Durch Einsatz von Hybrid HF Technologie entstand ein Qualitätsprodukt mit kompakten Abmessungen, geringem Gewicht und der Fähigkeit problemlos die jeweils benötigte Leistung abzugeben.
  • Seite 9 Neuartige Anwendungen von Hochleistungswechselrichtern Die Möglichkeiten, die mit parallelgeschalteten Wechselrichtern erschlossen werden, sind wirklich erstaunlich. Viele Einzelheiten, Beispiele und Kapazitätsberechnungen finden Sie in unserem Buch „Immer Strom“, Dies können Sie sich von Victron Energy kostenlos zuschicken lassen bzw. über www.victronenergy.com...

  • Seite 10: Betrieb

    3. BETRIEB 3.1 ein/aus Schalter Nach dem Einschalten (Schalter “on”) ist das Gerät betriebsbereit. Der Wechselrichter arbeitet und die LED-Anzeige „inverter on“ leuchtet auf. 3.2 Fernbedienung Fernbedienung kann über einen einfachen „Ein/Aus“-Schalter oder das Phoenix Wechselrichter Bedienpaneel erfolgen. 3.3 LED Anzeigen LED aus LED blinkt LED leuchtet...
  • Seite 11 inverter inverter on Der Wechselrichter ist wegen overload Überlast oder Kurzschluss abgeschaltet. low battery temperature inverter inverter on overload Die Batterie ist fast leer. low battery temperature inverter inverter on Der Wechselrichter hat sich wegen overload Unterspannung der Batterie abgeschaltet. low battery temperature inverter...
  • Seite 12 inverter inverter on Der Wechselrichter hat sich wegen overload erhöhter Gerätetemperatur abgeschaltet. low battery temperature inverter - Wenn die LEDs abwechselnd inverter on blinken, ist die Batterie fast leer und die Nennleistung ist überschritten. overload - Wenn "overload" und "low battery" gleichzeitig blinken, ist die low battery Oberwellenspannung an den...

  • Seite 13: Einbau

    4. Einbau Dieses Produkt darf nur durch qualifiziertes Fachpersonal eingebaut werden. 4.1 Verpackungsinhalt Phoenix Wechselrichter • Handbuch • Geräteaufhängung • Vier Befestigungsschrauben • Sicherung • 4.2 Einbauort Das Gerät soll an einem trockenen und gut belüfteten Platz möglichst nahe zur Batterie installiert werden.

  • Seite 14: Werkzeuge Und Material

    4.3 Werkzeuge und Material Kreuzschlitz Schraubenzieher (PH2) zur Demontage der Frontabdeckung. • Schraubenzieher (flach; 0.6x3.5) zum Anschluss der Wechselstromleitung. • Isolierter Maulschlüssel (13 mm) zur Befestigung von Anschlussklemmen und • Sicherung. Zwei Batteriekabel mit Kabelschuhen und Batterieklemmen • Dreiadriges Kabel. •...

  • Seite 15: Weitere Anschlussmöglichkeiten

    Dieses Produkt entspricht der Sicherheitsklasse I (mit Sicherungserdung) Eine unterbrechungsfreie Schutzerdung muß an den Klemmen des Wechselstromausgangs und/oder dem Erdungspunkt am Gehäuse angebracht werden. Beachten Sie die folgenden Hinweise: Der Ausgangs Null-Leiter muß aussen amGehäuse befestigt werden. Damit wird die einwandfreie Funktion der GFCI, die am Wechselstromausgang des Wechselrichters anzuschließen ist, gewährleistet.
  • Seite 16 4.6.2 Parallel Anschlüsse Der Phoenix Inverter kann mit mehreren gleichartigen Geräten parallel betrieben werden. Hierzu müssen die Geräte mit einem Standard RJ45 UTP Kabel verbunden werden. Dann muss das System (zwei oder mehrere Wechselrichter und eventuell ein Kontrollpaneel) entsprechend konfiguriert werden (siehe Abschnitt 5). Wenn mehrere Einheiten parallel geschaltet werden sollen, ist folgendes zu beachten: Es können maximal 6 Geräte parallel betrieben werden.

  • Seite 17: Erläuterungen Zu Den Einstellungen

    5. Konfiguration Veränderungen von Einstellungen sollen nur durch qualifizierte • Fachkräfte vorgenommen werden. Lesen Sie vor Einstellungsänderungen sorgfältig die Anweisungen. • 5.1 Standard-Einstellungen: Das Gerät ist betriebsbereit Phoenix Wechselrichter werden ab Fabrik mit Standardeinstellungen ausgeliefert. Diese beziehen sich auf den Betrieb als Einzelgerät. Standard Fabrikeinstellungen Wechselrichterfrequenz 50 Hz...

  • Seite 18: Konfiguration Mit Dem Laptop

    RS485-zu-RS232 Interface benötigt. Falls Ihr Laptop keinen RS232, sondern einen USB Port hat, benötigen Sie zusätzlich ein RS232-zu-USB Interface Kabel. Beides gibt es bei Victron Energy. 5.3.2 VE.Bus System Konfiguration und Dongle Für spezielle Konfigurationen und/oder für Systeme mit mehr als 3 Wechselrichtern wird die VE.Bus System Configurator Software benötig.

  • Seite 19: Konfiguration Mit Dip-Schaltern

    Heruntergeladen werden. VEConfigureII ist Teil des Programms. Sie können Ihr System für 15 Minuten ohne Dongle (zur Demonstration) konfigurieren. Für permanenten Gebrauch können Sie den Dongle bei Victron Energy erwerben. Für die Verbindung mit Ihrem Laptop wird ein RJ45 UTP Kabel und das MK2.2b RS485-zu-RS232 Interface benötigt.
  • Seite 20 Einstellung: Setze ds5 auf den entsprechenden Wert: off = AES aus on = AES ein Beachte: Die AES Option ist ausschließlich bei Einzelgerätbetrieb aktiv. 5.5.2 Wechselrichter-Spannung Einstellung: Setze ds4 auf den entsprechenden Wert: off = 240V on = 230V 5.5.3 Wechselrichter Frequenz Einstellung: Setze ds3 auf den entsprechenden Wert: off = 60Hz on = 50Hz...
  • Seite 21 Beachten Sie bitte, dass nur identische Geräte in ein System integriert werden können. • Jeder Versuch unterschiedliche Einheiten in einem System zu benutzen wird fehlschlagen. Die Kombination ds1=on und ds2=on wird nicht benutzt. • Einstellung von ds2 und ds1 für Einzelgerätbetrieb DS-8 ohne Funktion Einstellung off DS-7 ohne Funktion...
  • Seite 22 Einstellungen von ds2 und ds1 für Parallelbetrieb Master Slave 1 Slave 2 (optional) DS-8 ohne Funktion DS-8 ohne DS-8 ohne DS-7 ohne Funktion DS-7 ohne DS-7 ohne DS-6 ohne Funktion DS-6 ohne DS-6 ohne DS-5 AES nicht aktiv DS-5 na DS-5 na DS-4 Inv.

  • Seite 23: Wartung

    6. Wartung Der Phoenix Wechselrichter bedarf keiner speziellen Wartung. Es reicht aus, wenn die Anschlüsse einmal jährlich kontrolliert werden. Feuchtigkeit sowie Staub, Öl- und sonstige Dämpfe sollten vermieden werden. Halten Sie die Geräte sauber. 7 Fehleranzeigen Mit nachstehenden Angaben können Sie eventuelle Fehler schnell identifizieren Falls Sie einen Fehler nicht beheben können, wenden Sie sich bitte an Ihren Händler.
  • Seite 24 7.2 VE.Bus LED Hinweise Wechselrichter in einem VE.Bus System (Parallel- oder 3-Phasenbetrieb) können sog. VE.Bus LED Hinweise geben. Diese Hinweise können in zwei Gruppen, nämlich in OK und FEHLER eingeteilt werden. 7.2.1 VE.Bus OK Hinweise Falls ein Gerät prinzipiell korrekt arbeitet, aber dennoch nicht gestartet werden kann, weil ein anderes Gerät oder mehrere im Verbund Fehlermeldungen anzeigen, dann werden die fehlerfreien Geräte einen OK Hinweis anzeigen.

  • Seite 25: Technische Spezifikationen

    8. Technische Spezifikationen Phoenix Wechselrichter 12/3000 24/3000 48/3000 Wechselrichter Bereich Eingangsspannung (V DC) 9,5 – 17 19 – 33 38 – 66 Ausgang Ausgangsspannung: 230 VAC ± 2% Frequenz 50 Hz ± 0,1% kont. Ausgangsleistg. 25 ° C (VA) 3000 3000 3000 kont.
  • Seite 26 APPENDIX A1 Overview connections inverter 3000...
  • Seite 27 B 2x RJ45 Anschluss für Fernbedienungs-Paneel und/oder Parallel- und 3-Phasen Betrieb C Wechselstrom-Ausgang: (links nach rechts) PE (Erde), N (neutral), L (Phase). D Megasicherung F4. E Batterie minus. Batterie plus. G Anschlüsse für: (links nach rechts) Spannung plus, Spannung minus. H Anschluss für Fernbedienung: Short left and middle terminal to switch the Multi “on”, DIP Schalter DS1 bis DS8 Geräte-Einstellung...
  • Seite 28 APPENDIX B: Block diagram...
  • Seite 29 APPENDIX C: Parallel connection...
  • Seite 30 APPENDIX D: Three phase connection...
  • Seite 31 APPENDIX G: Dimensions...
  • Seite 33 Serial number: Distributor: Victron Energy B.V. Phone:+31 (0)36 535 97 00 The Netherlands Fax: +31 (0)36 535 97 40 E-mail:sales@victronenergy.com Web site: http://www.victronenergy.com Article number: Version: Date:...
