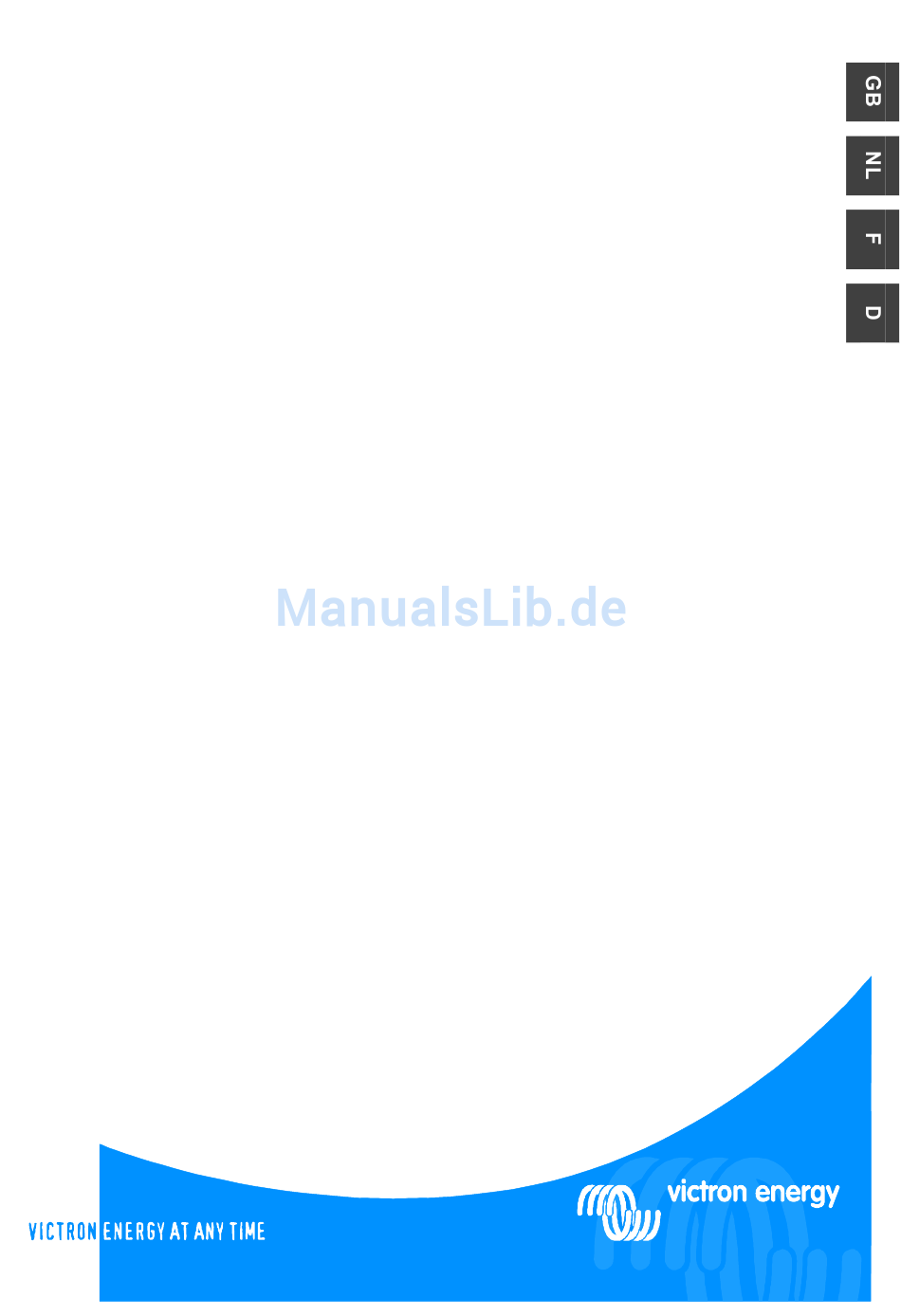

- Seite 1 USER MANUAL GEBRUIKERSHANDLEIDING MANUEL D'UTILISATION BEDIENUNGSANLEITUNG Phoenix Multi 12/1600/70 12/2500/120 24/1600/40 24/3000/70 Phoenix MultiPlus 12/2500/120 24/3000/70 Phoenix Inverter 12/1600 12/2500 24/1600 24/3000...
- Seite 2 THE FORM OF ACTION, SHALL NOT EXCEED THE PURCHASE PRICE OF THE VICTRON ENERGY PRODUCTS DESCRIBED HEREIN. Victron Energy B.V. reserves the right to revise and improve its products as it sees fit. This publication describes the state of this product at the time of its publication and may not...
-
Seite 3: Sicherheitsvorschriften
SICHERHEITSVORSCHRIFTEN Allgemeines Lesen Sie erst die mitgelieferte Beschreibung sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen und machen Sie sich mit den Sicherheitsvorschriften vertraut. Dieses Produkt wurde in Übereinstimmung mit internationalen Normen entworfen und getestet. Das Gerät darf ausschließlich für den vorgesehenen Verwendungszweck benutzt werden. VORSICHT: ES BESTEHT DIE GEFAHR EINES ELEKTRISCHEN SCHLAGS. - Seite 4 1 BESCHREIBUNG 1.1 Allgemeines Multifunktional: Sinus-Wechselrichter mit Batterie-Ladegerät und Umschalt-Automatik (allein Multi/ MultiPlus) Die Basis des Multi bildet ein äußerst leistungsfähiger Sinus-Wechselrichter, ein Batterie- ladegerät und ein Umschaltautomat zusammen integriert in einem kompakten und montage- freundlichen Gehäuse. Die Geräte der Baureihe Multi/ MultiPlus bieten eine Vielzahl an Lösungen für die mobile und ortsfeste Energieversorgung.
- Seite 5 Weitere Informationen über Akkus und ihre Ladung In unsere Broschüre „Strom an Bord“ erfahren Sie mehr über Batterien und ihre Ladung. Sie erhalten die Broschüre kostenlos bei Victron Energy oder unter www.victronenergy.com im Internet. Nähere Einzelheiten über die adaptive Ladekennlinie finden Sie unter „Technical...
- Seite 6 1.3 Übersicht Artikelnummern für Zubehör Phoenix Multi-Control REC020002000 Phoenix Inverter-Control SDRPPIV Temperaturfühler TI SDRPSENSTI MultiPlus Anschluss-Set Dreiphasenbetrieb EQU000002000 MultiPlus Flachkabel für Dreiphasenanschluss ASS030003000 Flachkabel für Parallelanschluss ASS030063000 UTP Patch lead 5 m ASS030065000 UTP Patch lead 10 m ASS030065010 UTP Patch lead 15 m ASS030065020...
-
Seite 7: Bedienung
2 BEDIENUNG 2.1 On/off/charger only-Schalter Wenn der Schalter auf "on" gestellt wird, ist das Gerät vollständig funktionsfähig. Der Umformer schaltet sich ein und die LED-Anzeige "inverter on" wird aufleuchten. Spannung, die an den "AC-in"-Anschluss angeschlossen ist, wird erst überprüft und, wenn tauglich, zum "AC-out"-Anschluss durchgeschaltet. - Seite 8 Zwangsabsorption "Forced absorption" In manchen Situationen ist es sehr praktisch, wenn man die Batterie für einen bestimmten Zeitraum mit Absorptionsspannung laden kann. Im Modus Zwangsabsorption "Forced Absorption" lädt der Phoenix Multi während der eingestellten maximalen Absorptionszeit normale Absortpionsspannung. Die LED-Anzeige "Absorption" leuchtet auf. Auf diese Funktion kann der Phoenix Multi sowohl mit der Fernbedienungstafel wie auch mit den Schaltern der Frontabdeckung eingestellt werden.
- Seite 9 2.4 LED-Anzeigen und ihre Bedeutung LED aus LED blinkt LED leuchtet Umformer charger inverter mains on inverter on Der Umformer ist eingeschaltet und bulk overload liefert Strom an die Belastungsquelle. absorption low battery charger float temperature only charger inverter mains on inverter on Die Nennleistung des Umformers bulk...
- Seite 10 charger inverter mains on inverter on Die Temperatur der Elektronik wird bulk overload kritisch. absorption low battery charger float temperature only charger inverter mains on inverter on Der Umformer ist ausgeschaltet, weil bulk overload die Temperatur der Elektronik zu hoch ist. absorption low battery charger...
- Seite 11 Ladegerät charger inverter mains on inverter on Die Netzspannung ist bulk overload durchgeschaltet und der Lader lädt in der Konstantstromphase. absorption low battery charger float temperature only charger inverter Die Netzspannung ist mains on inverter on durchgeschaltet und der Lader lädt bulk overload aber die eingestellte...
- Seite 12 Spezielle Anzeigen Eingestellt mit begrenztem Eingangsstrom charger inverter Die Netzspannung ist mains on inverter on durchgeschaltet. Der AC- bulk overload Eingangsstrom ist gleich dem Laststrom. Der Lader ist auf 0 A absorption low battery zurückgedrosselt. charger float temperature only MultiPlus Eingestellt um Zulieferung zu ermöglichen charger...
- Seite 13 Serial number: Distributor: Victron Energy B.V. The Netherlands General phone: +31 (0)36 535 97 00 Customer support desk: +31 (0)36 535 97 77 General and Service fax: +31 (0)36 531 16 66 Sales fax: +31 (0)36 535 97 40 E-mail: sales@victronenergy.com...
