Die in den Punkten 2 und 4 verwendeten Erdungskabel sind im Lieferumfang des Transformators
enthalten. Sie verfügen über eine Aderfläche von 6 mm² (10AWG) und werden an eine 6,3 mm-Klemme
angeschlossen. In Abhängigkeit von den örtlichen Elektrizitätsvorschriften ist diese Aderfläche möglicherweise
nicht groß genug, um die potenziellen Fehlerströme des Wechselstromsystems zu übertragen, in dem
der Trenntransformator verwendet wird. Wenn Sie Drähte mit einer größeren Aderfläche benötigen, dann
verwenden Sie nicht die Schaltdrahtverbindungen, sondern stellen Sie stattdessen die Verbindungen
zwischen dem Wechselstromeingang und/oder dem Wechselstromausgang her. Alternativ können Sie diese
Verbindungen auch außerhalb des Trenntransformators herstellen.
3.3. Anschluss von Wechselstromeingang und Wechselstromausgang
Gefahr von Stromschlägen. Arbeiten Sie nicht am Trenntransformator oder an der elektrischen Anlage, wenn
diese noch an eine Stromquelle angeschlossen ist.
Anschlussfolge:
1. Führen Sie die Wechselstromkabel auf folgende Weise durch die Kabelverschraubungen an der Unterseite des Schranks:
a. Führen Sie das Wechselstromeingangskabel (Landstrom) durch die Kabelverschraubung an der linken Seite.
b. Führen Sie das Kabel des Wechselstromausgangs (Wechselstromlasten) durch die Kabelverschraubung auf der rechten
Seite.
2. Schließen Sie das Wechselstromeingangskabel auf folgende Weise an die Anschlussklemme INPUT an:
a. Schließen Sie den Erdungsdraht an die Klemme PE an.
b. Schließen Sie den Nullleiter an die Klemme N an.
c. Schließen Sie das Phasenkabel an die Klemme L an.
3. Schließen Sie das Wechselstromausgangskabel auf folgende Weise an die Anschlussklemme OUTPUT an:
a. Schließen Sie den Erdungsdraht an die Klemme PE an.
b. Schließen Sie den Nullleiter an die Klemme N an.
c. Schließen Sie das Phasenkabel an die Klemme L an.
4. Verbinden Sie das Gehäuse auf folgende Weise mit der Erdung (=alle Metallteile des Schiffes):
a. Schließen Sie die M6-Schraube unterhalb des Gehäuses an die Schiffserdung an. Die Position der Erdungsschraube des
Gehäuses entnehmen Sie bitte der folgenden Zeichnung.
3.4. Verbindung des Nullleiters des Wechselstromausgangs mit der Erdung
Am Wechselstromausgang des Trenntransformators muss ein FI-Schutzschalter installiert werden. Damit der FI-Schutzschalter
korrekt funktioniert, muss der Nullleiter des Wechselstromausgangs mit der Erdung des Wechselstromausgangs und der Masse
(= alle Metallteile im Schiff) verbunden sein.
Um den Nullleiter (N) des Wechselstromausgangs mit der Erdung (PE) zu verbinden, legen Sie einen grün/gelben Schaltdraht (im
Lieferumfang enthalten) zwischen die Anschlussbuchsen J5 und J7 an.
Seite 5
Isolation Transformer

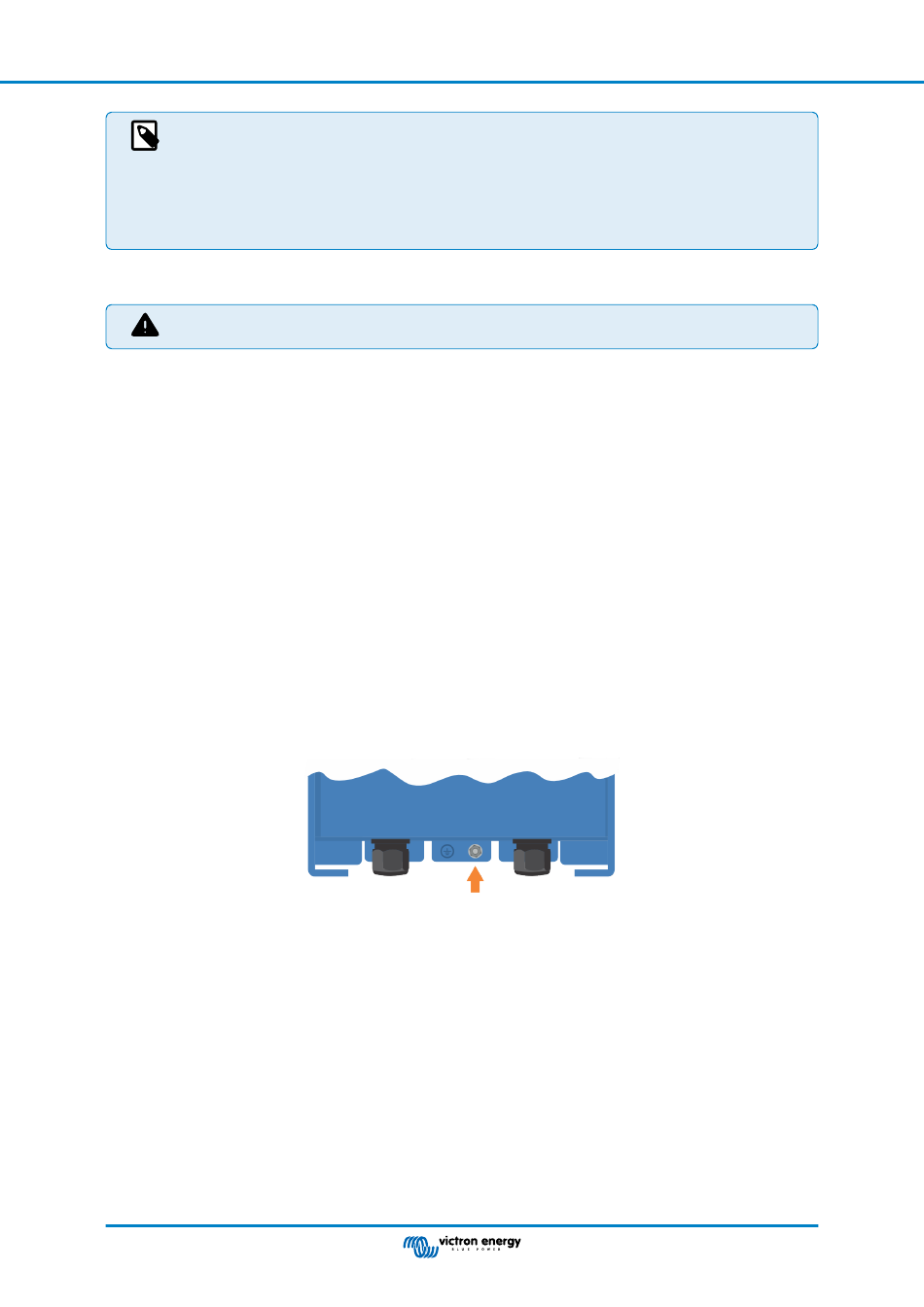

Position der Erdungsschraube des Gehäuses.
