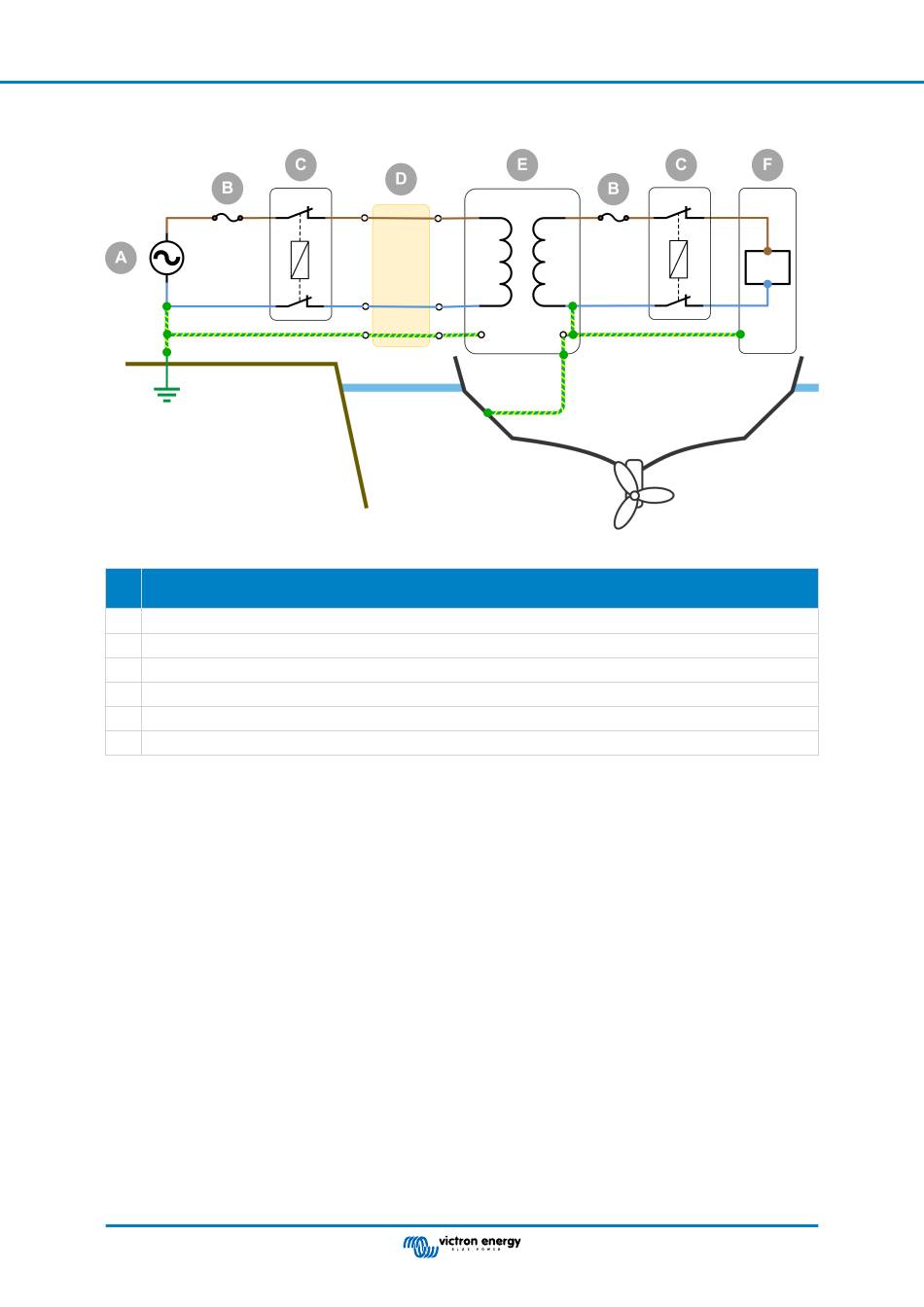

3.7. Verkabelungsbeispiel
Verkabelungsbeispiel für einen auf einem Schiff installierten Trenntransformator, der an Landstrom angeschlossen ist.
I
D
A
Landstrom.
B
Stromkreisunterbrecher.
C
FI-Schutzschalter.
D
Landanschlusskabel.
E
Trenntransformator.
F
Wechselstromlasten.
3.8. Verbindung von Eingang und Ausgang zur Erdung, wenn sich das Schiff
nicht im Wasser befindet.
Wenn sich das Schiff im Winter oder zu Wartungszwecken nicht im Wasser (an Land) befindet, muss aus Sicherheitsgründen der
Schiffserdungsleiter (PE) direkt mit dem Landstromerdungsleiter (PE) verbunden werden.
Dazu verbinden Sie den gelb/grünen Schaltdraht (im Lieferumfang enthalten) im Inneren des Trenntransformators zwischen den
Anschlussklemmen J34A und J34, wie unten dargestellt.
