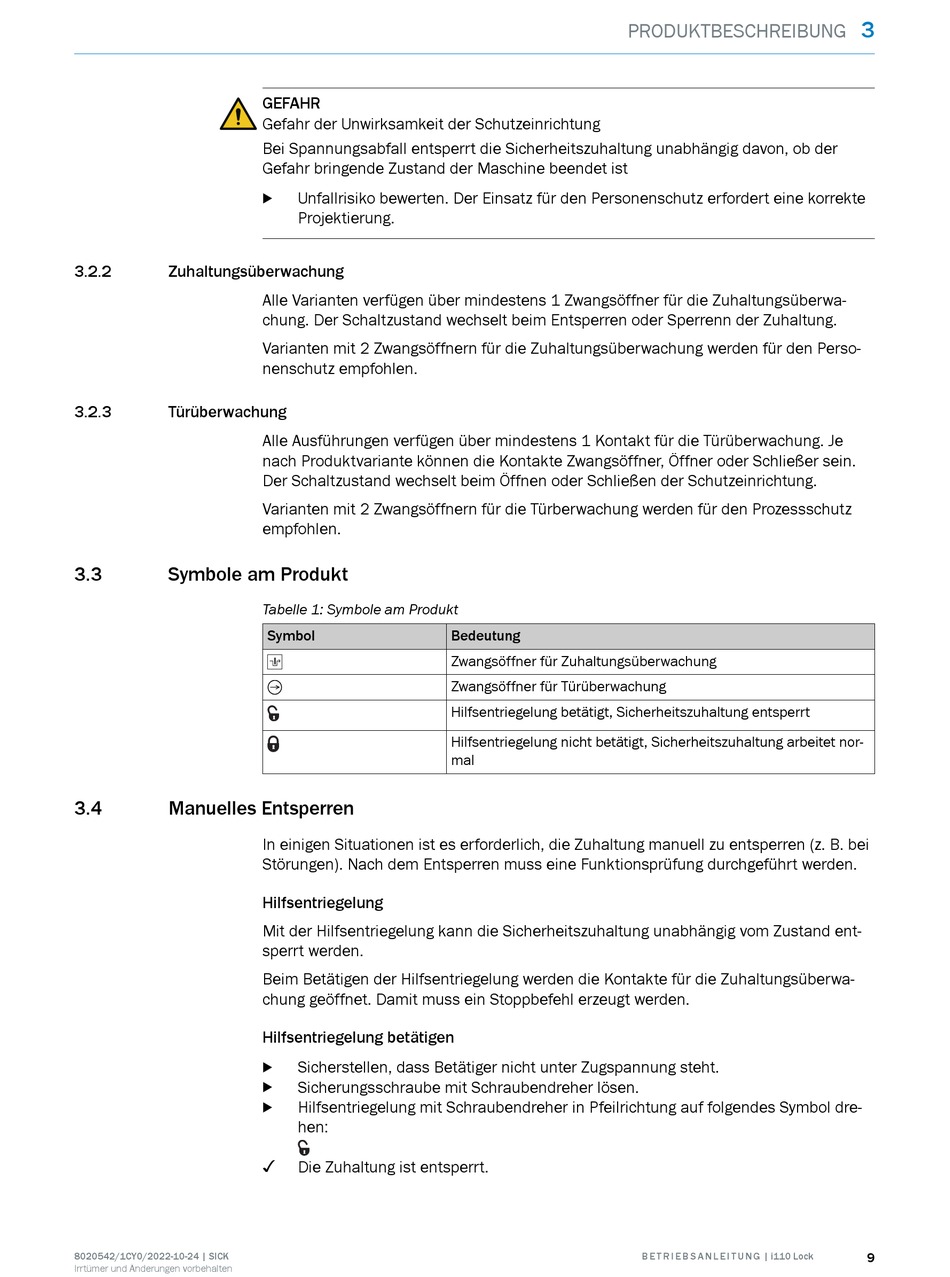

3.2.2
Zuhaltungsüberwachung
3.2.3
Türüberwachung
3.3
Symbole am Produkt
3.4
Manuelles Entsperren
8020542/1CY0/2022-10-24 | SICK
Irrtümer und Änderungen vorbehalten
GEFAHR
Gefahr der Unwirksamkeit der Schutzeinrichtung
Bei Spannungsabfall entsperrt die Sicherheitszuhaltung unabhängig davon, ob der
Gefahr bringende Zustand der Maschine beendet ist
Unfallrisiko bewerten. Der Einsatz für den Personenschutz erfordert eine korrekte
b
Projektierung.
Alle Varianten verfügen über mindestens 1 Zwangsöffner für die Zuhaltungsüberwa‐
chung. Der Schaltzustand wechselt beim Entsperren oder Sperrenn der Zuhaltung.
Varianten mit 2 Zwangsöffnern für die Zuhaltungsüberwachung werden für den Perso‐
nenschutz empfohlen.
Alle Ausführungen verfügen über mindestens 1 Kontakt für die Türüberwachung. Je
nach Produktvariante können die Kontakte Zwangsöffner, Öffner oder Schließer sein.
Der Schaltzustand wechselt beim Öffnen oder Schließen der Schutzeinrichtung.
Varianten mit 2 Zwangsöffnern für die Türberwachung werden für den Prozessschutz
empfohlen.
Tabelle 1: Symbole am Produkt
Symbol
In einigen Situationen ist es erforderlich, die Zuhaltung manuell zu entsperren (z. B. bei
Störungen). Nach dem Entsperren muss eine Funktionsprüfung durchgeführt werden.
Hilfsentriegelung
Mit der Hilfsentriegelung kann die Sicherheitszuhaltung unabhängig vom Zustand ent‐
sperrt werden.
Beim Betätigen der Hilfsentriegelung werden die Kontakte für die Zuhaltungsüberwa‐
chung geöffnet. Damit muss ein Stoppbefehl erzeugt werden.
Hilfsentriegelung betätigen
Sicherstellen, dass Betätiger nicht unter Zugspannung steht.
b
Sicherungsschraube mit Schraubendreher lösen.
b
Hilfsentriegelung mit Schraubendreher in Pfeilrichtung auf folgendes Symbol dre‐
b
hen:
✓
Die Zuhaltung ist entsperrt.
PRODUKTBESCHREIBUNG
Bedeutung
Zwangsöffner für Zuhaltungsüberwachung
Zwangsöffner für Türüberwachung
Hilfsentriegelung betätigt, Sicherheitszuhaltung entsperrt
Hilfsentriegelung nicht betätigt, Sicherheitszuhaltung arbeitet nor‐
mal
B E T R I E B S A N L E I T U N G | i110 Lock
3
9
