Das Gerät nicht in Bereichen installieren, in denen Wasser verspritzen kann, wie beispielsweise in
Wäsche reien.
•
Die Kabel, die am Gerät angeschlossen werden, mit geeigneten Mitteln gegen Zugbelastung sichern.
•
Das Gerät an einer Hutschiene in einem Schaltschrank oder in einem Verteilergehäuse installieren.
•
Die Wartungs- und Montagefreiräume bei Hutschienenmontage beachten (siehe Kapitel: Wartungs-
und Montagefreiraum - Hutschienenmontage).
6.1.2.
Wartungs- und Montagefreiraum - Hutschienenmontage
Alle Maßangaben in mm.

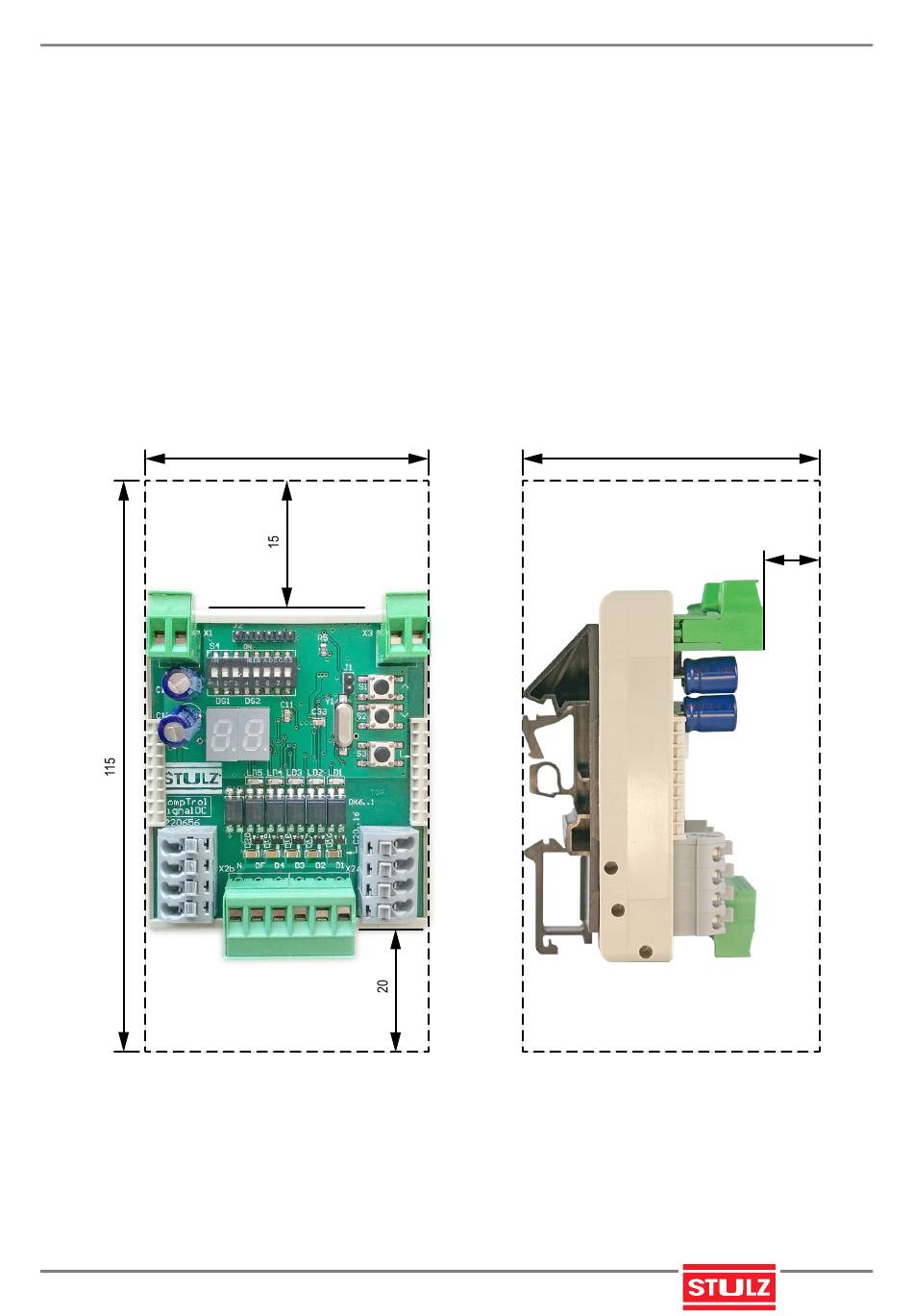

Die folgende Abbildung zeigt die Mindestabstände zu Wänden oder anderen Gegenständen für die Signal
DC bei Hutschienenmontage im Schaltschrank.
Abbildung: Signal DC im Schaltschrank - Vorderansicht und Seitenansicht
DE/10.2016/1000622
72
Technisches Handbuch - Signal DC
Signal DC installieren
82
6
20
25
