7
Signal DC anschließen und in Betrieb nehmen
7.3.
Signal DC anschließen
HINWEIS
•
Darauf achten, dass vor dem Anschließen der Signal DC die Betriebsart Betriebsmodus eingestellt ist
(siehe Kapitel: Betriebsart Betriebsmodus einstellen).
7.3.1.
Anschlussschema

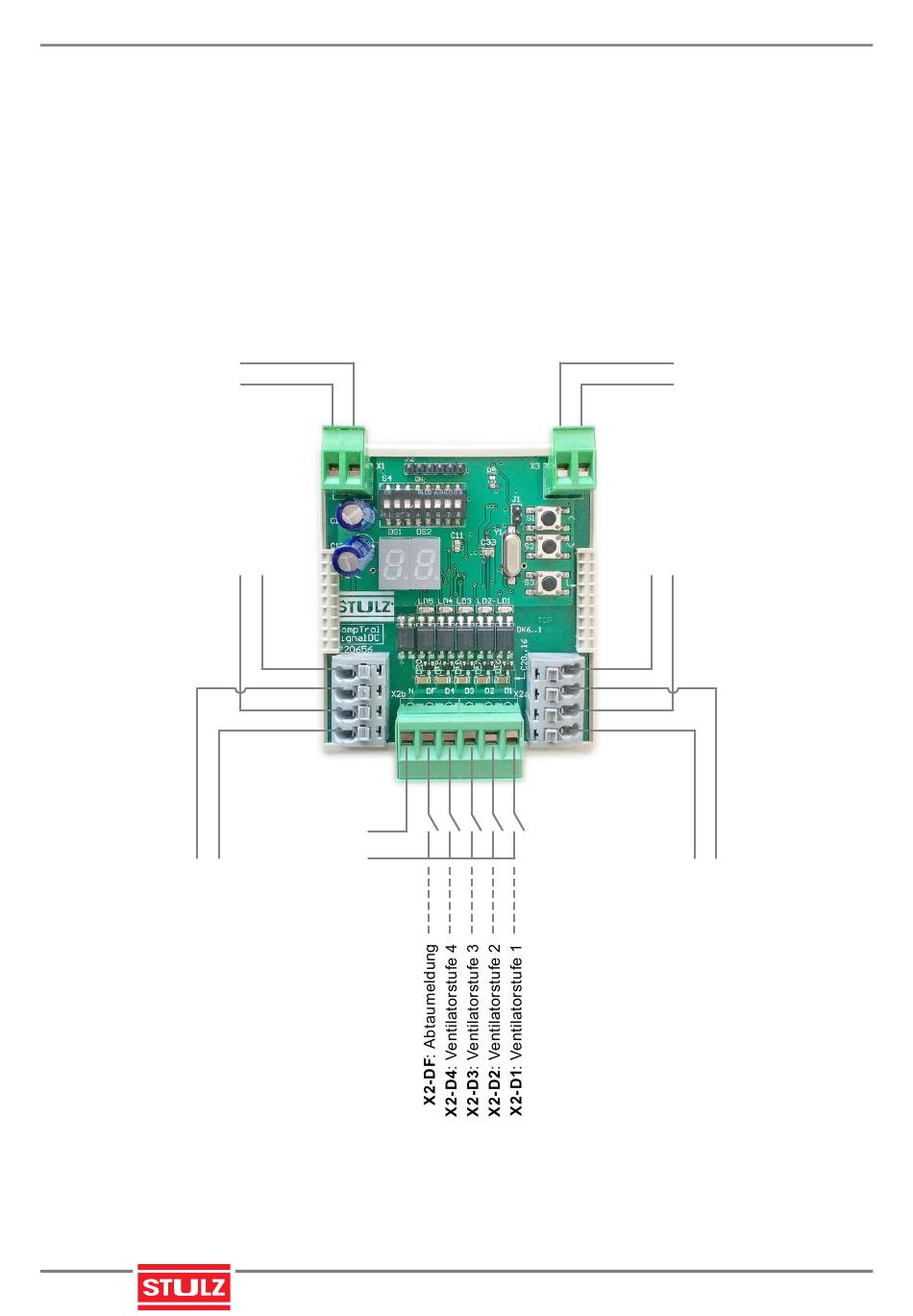

Abbildung: Signal DC - Anschlussschema
Anschluss X1:
Versorgungs-
spannung Up:
24 V DC
Schraubklemmen X5-IN:
Alarmmeldung STOPP
Schraubklemmen
X5-OUT:
Steuerungskit
des Wärme-
tauscher-
Anschlussmoduls
FDX / FDSX
32
N /
GND
Eingangs-
spannung Uin:
24 - 230 V AC /
20 - 130 V DC
Technisches Handbuch - Signal DC
Analogausgang X3:
0-10V DC
Schraubklemmen X4-IN:
Fern-Ein/Ausschalter
Digitaleingänge
Schraubklemmen
X4-OUT:
Steuerungskit des
Wärme tauscher-
Anschlussmoduls
FDX / FDSX
DE/10.2016/1000622
