Die Signal DC wie folgt an der Hutschiene befestigen:

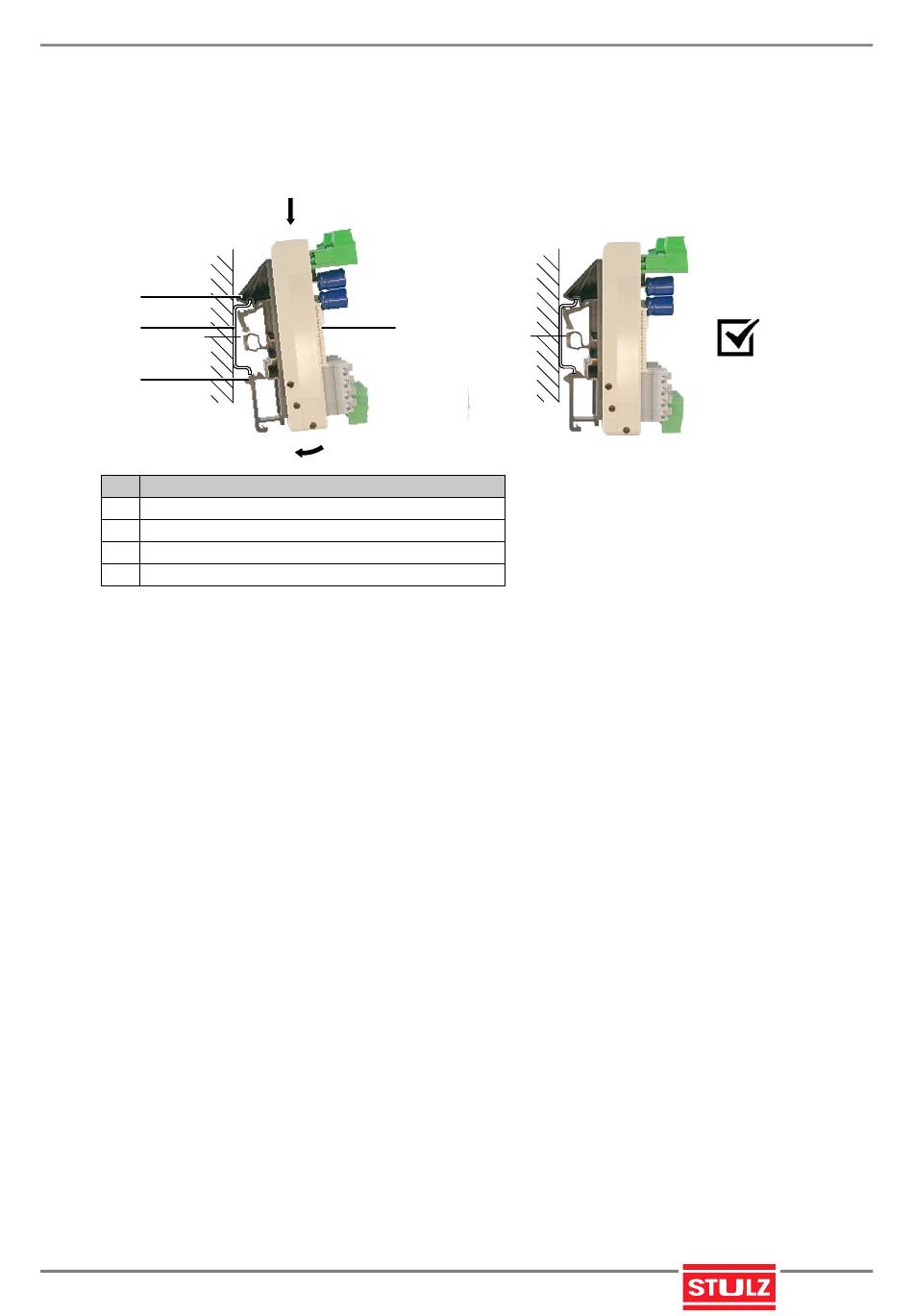

Abbildung: Signal DC - Seitenansicht
2
3
4
Nr. Bezeichnung
1 Signal DC
2 Hutschienenhalter
3 Hutschiene
4 Hutschienenarretierung
Vorgehen
1. Die Signal DC mit den oberen Haken der Hutschienenhalter an der Hutschiene einhaken (A).
2. Die Signal DC unten Richtung Hutschiene drücken, bis die gefederte Hutschienenarretierung an der
Unterkante der Hutschiene einrastet (B).
