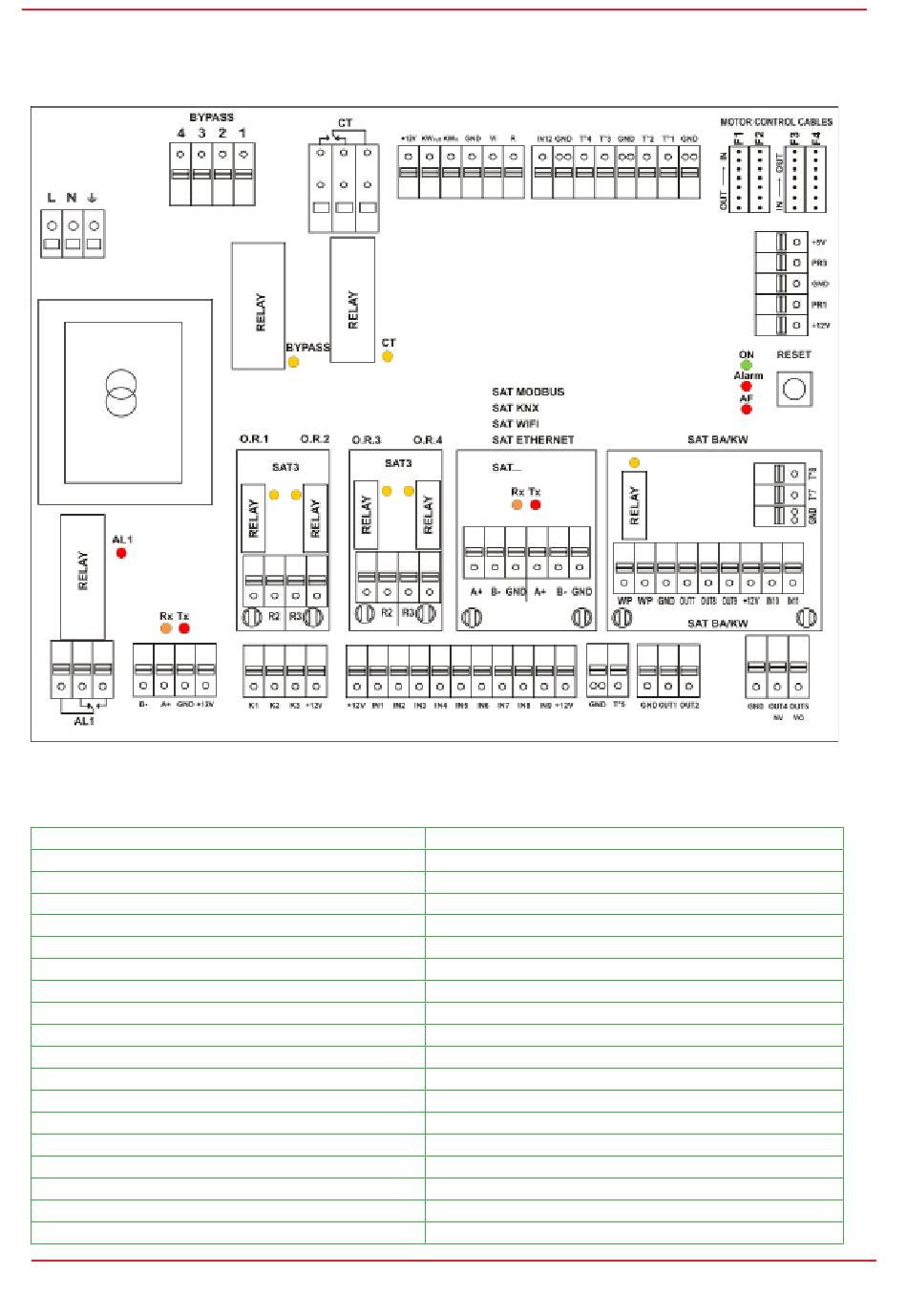

5.6 TAC5-ANSCHLÜSSE STEUERPLATINE
HAUPTPLATINE TAC 5 DT Version
CT
= Ausgang zu Stellantrieb(en) (Option – vorverdrahtet) 230V/5A max. IN1
KWout
= Ausgang für KWout-Stromregelung (Option – vorverdrahtet)
AL1
= STANDARDALARM (230V/5A)
B-/A+/GND/+12 V = Anschluss TACtouch
K1: CA-MODUS
= m³h K1
LS/CPs-MODUS
= START/STOPP
TQ-MODUS
= % Drehmoment K1
K2: CA-MODUS
= m³h K2
LS/CPs-MODUS
= 0-10-V-EINGANG
TQ-MODUS
= % Drehmoment K2
K3: CA-MODUS
= m³h K3
LS/CPs-MODUS
= % AN K3 oder 0-10-V-EINGANG
TQ-MODUS
= % Drehmoment K3
T1
= von Außentemperaturfühler (vorverdrahtet)
T2
= von Raumtemperaturfühler (vorverdrahtet)
T4
= NV-Frostschutz-Temperaturfühler (Option – vorverdrahtet)
T5
= Zulufttemperaturfühler für NV/KWout-Regelung (Option – vorverdrahtet) O.R.4 (Ausgangsrelais 4 - SAT3)
PR1
= ΔPa vom Zulufteinlassventilator
PR3
= ΔPa vom Fortlufteinlassventilator
= Master-Auswahl
IN2
= dPa (digitaler Eingang für externen Pressostat)
IN3
= Feueralarm
IN4
= Bypass
IN5
= Echtzeituhr automatisch/manuell
IN6
= Nachheizung EIN/AUS (NV/KWout)
IN7
= ZULUFT EIN/AUS bei Feueralarm
IN8
= FORTLUFT EIN/AUS bei Feueralarm
IN9
= BOOST
OUT1
= 0-10-V-AUSGANG (Luftvolumenstrom/Druck)
OUT2
= 0-10-V-AUSGANG (Luftvolumenstrom/Druck)
OUT4
= 0...10 Nachheizung
OUT5
= 24VDC / 1A
O.R.1 (Ausgangsrelais 1 - SAT3)
O.R.2 (Ausgangsrelais 2 - SAT3)
O.R.3 (Ausgangsrelais 3 - SAT3)
R-GND:
Ausgang für Drehzahlbefehl des Wärmetauscherrotors (vorverdrahtet)
IN12-GND:
Eingang für Rückmeldung Sensor Wärmetauscher (vorverdrahtet)
Seite 20 von 24
Maxi flat
450/600
(FW)
= DRUCKALARM
= VENTILATOR EIN
= HEIZUNG
= BYPASS-STATUS
