3.1 Übersicht Geräte
Maxi
FW
Maxi flat
FW
1, 2 und 3 müssen von einem qualifizierten Elektriker installiert werden!
Interne elektrische Register, Klappen mit Motorstellantrieb, Segeltuchsutzen müssen mit dem Gerät mitbestellt werden
und sind alle vorinstalliert sowie werkseitig verdrahtet.
Das interne Heizwasserregister (Zubehör Maxi) ist vorinstalliert, muss jedoch hydraulisch und elektrisch durch den
Installateur angeschlossen werden.

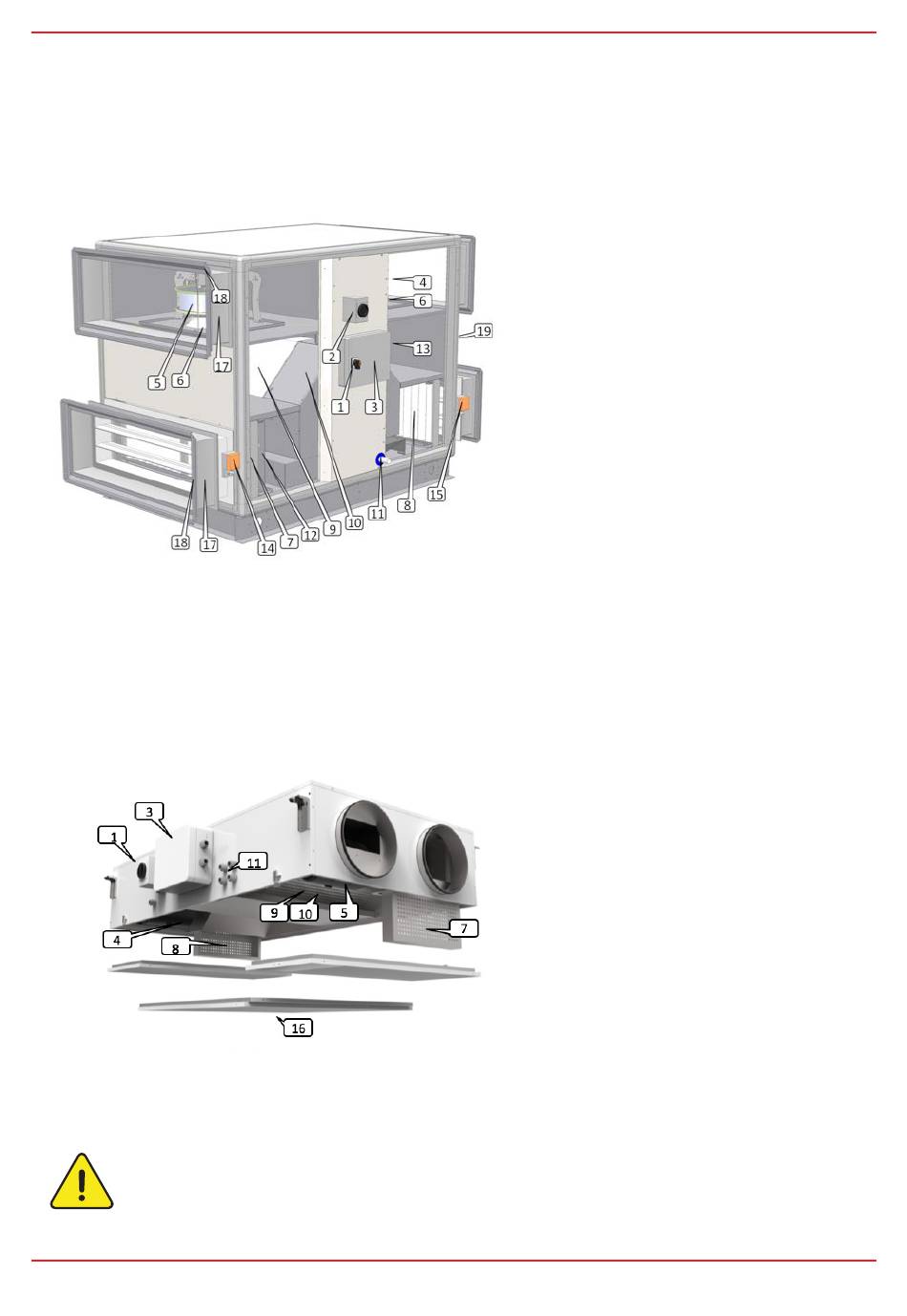

1) Hauptschalter für Stromversorgung Gerät
2) Hauptschalter für Stromversorgung el.Register (KWin/KWout)
3) zentrale Anschlusseinheit mit TAC Steuerung
4) Zuluftventilator
5) Abluftventilator
6) nicht vorhanden
7) Filter auf Außenluftseite
8) Filter auf Abluftseite
9) Wärmetauscher
10) modulierender Bypass
11) Kondensatwanne und Kondensatablauf
12) el. Vorheizregister KWin (Frostschutz Wärmetauscher) (Zubehör)
13) el. oder PWW Nachheizregister (Zubehör)
14) el. Klappe CTM Außenluft
15) el. Klappe CTM Abluft
16) Revisionsklappen (verschraubt oder mit Bügelverschlüsse)
17) Segeltuchstutzen MS (Zubehör)
18) nicht vorhanden
19) nicht vorhanden
