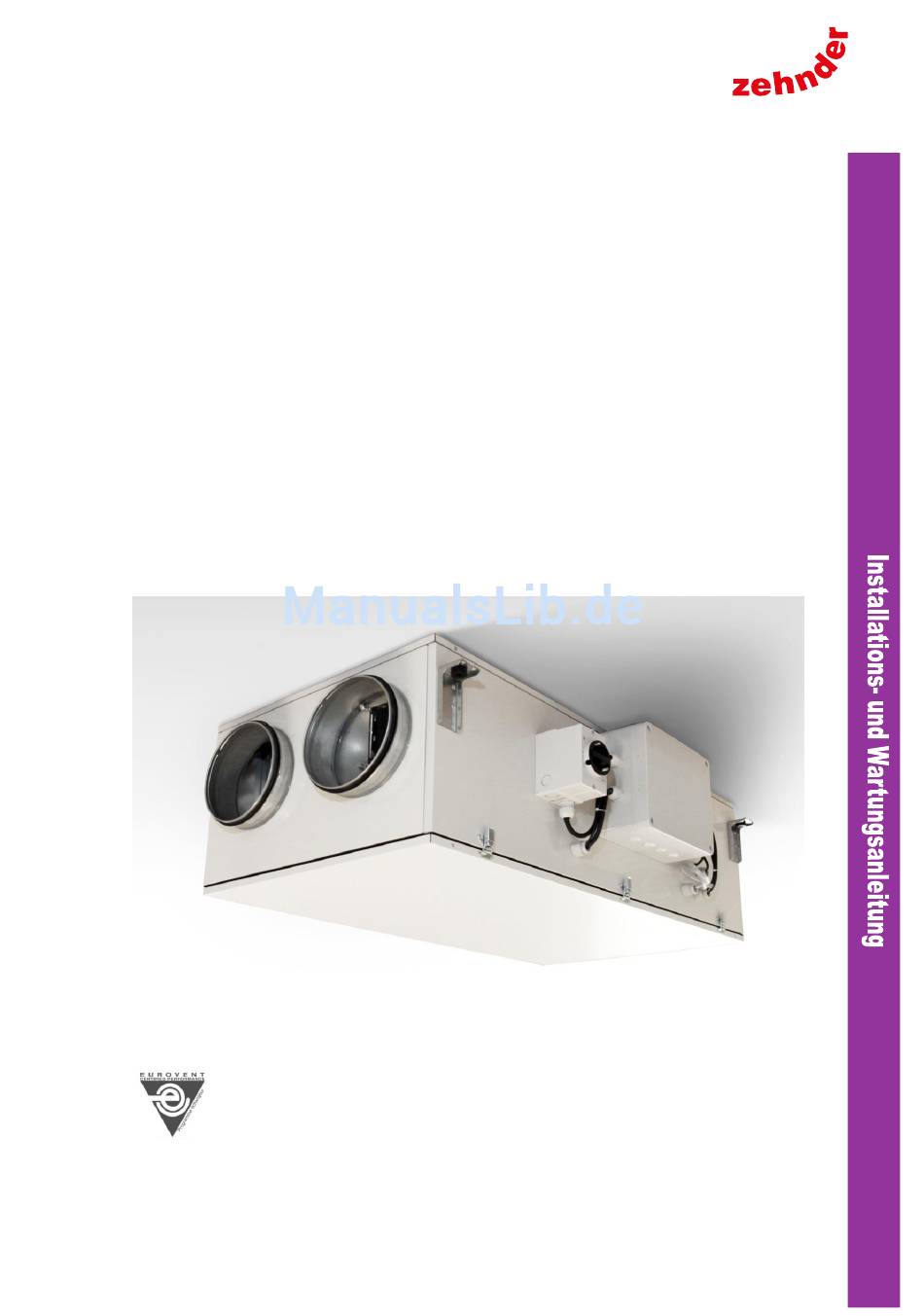

- Seite 1 Zehnder Minair HRflat Hocheffiziente Lüftungseinheit mit hocheffizienter Wärmerückgewinnung Installations- und Wartungsanleitung...
-
Seite 2: Inhaltsverzeichnis
5.2 Alle 12 Monate ......................11 Anhang: Daten-Kontrollblatt für Inbetriebnahme ............13 Zehnder Group Schweiz AG ∙ Zugerstrasse 162 ∙ 8820 Wädenswil ∙ Schweiz T +41 43 833 20 20 ∙ F +41 43 833 20 21 ∙ info@zehnder-systems.ch ∙ www.zehnder-systems.ch... -
Seite 3: Allgemeine Wartungshinweise
1. Allgemeine Wartungshinweise 1.1 Konstruktive Ausführung Das Gehäuse des Gerätes besteht aus Sandwichpaneelen mit einer Dicke von 30 mm. Die Paneele bestehen aus Stahlblech (verzinkt) mit innerer Isolierung. Paneele sind in RAL 9002 lackiert. Die thermische Isolation mit einer Wärmeleitfähigkeit von 0,035 W/(mK) entspricht bezüglich des Brandverhaltens der Klasse M1 in Übereinstimmung mit den europäischen Umweltstandards. -
Seite 4: Filter
1.4 Filter Die Geräte werden mit G4-Filter, sowohl an der Abluft- als an der Außenluftseite geliefert . Ein F7-Filter ist als Option erhältlich. Filtergrößen für einen Austausch: Filter „Abluft“ Filter „Außenluft“ Gerätetyp 1 x G4 (245x295x50) – cid 125082 1 x G4 (245x295x50) – cid 125082 HRflat 450 1 x F7 (245x295x50) –... -
Seite 5: Installationshinweise
2. Installationshinweise 2.1 Weitere Installationshinweise Stellen Sie sicher, dass das Gerät horizontal montiert wurde. Sorgen Sie für einen freien Zugang zur Einheit. Stellen Sie sicher, dass Sie zu allen zu wartenden Bauteilen Zugang haben : Ventilatoren, Regeleinheiten und Filter. ... -
Seite 6: Elektrische Anschlusspläne
3. Elektrische Anschlusspläne 3.1 Allgemeine Informationen 3.1.1 Allgemeines Schema der HRflat-Geräte 1. Hauptschalter für die Stromversorgung der Ventilatoren und Kontrolleinrichtungen 2. Zentrale Anschlussbox der CB4 TAC4 DG – Regelung (werkseitig vorverdrahtet) 3. Fortluftventilator (Zuluft für Modell 450) 4. Zuluftventilator (Fortluft für Modell 450) 5. -
Seite 7: Positionsschema Der Temperatursensoren T
3.1.2 Positionsschema der Temperatursensoren T° Um eine leichtere Identifizierung der Temperatursensoren zu ermöglichen, werden 3 verschiedene Leitungsfarben verwendet: T1 : schwarz T2 : weiß T3 : blau 3.2 Stromversorgung für Ventilatoren und Kontrolleinrichtungen Alle internen Kabel (Ventilatoren, Regelkomponenten, Sensoren, …) zum Hauptschalter sind vorverdrahtet. Bauseits ist lediglich die Stromversorgung zum Hauptschalter zu realisieren. -
Seite 8: Tac4 Kontroll-System
4. TAC4 Kontroll-System Das TAC4 – Steuergerät verwaltet folgende Features : Luftvolumenstrom - Management (genaue Kenntnis des Arbeitspunktes des Ventilators) Management von Zeitfenstern Automatische Bypass-Kontrolle (freecooling) Frostschutzüberwachung des Gegenstromwärmeaustauschers Das TAC4 - Steuergerät ist werkseitig vorverdrahtet. Es gibt 4 Möglichkeiten, um mit dem TAC4 – Steuergerät zu kommunizieren : ... -
Seite 9: Wartung
5. Wartung Achtung: Vor dem Öffnen der Bedienungspaneele ist es zwingend erforderlich, die Stromversorgung über den auf der Bedienseite des Gerätes montierten Reparaturschalter zu unterbrechen. Die regelmäßige Wartung der HRup-Geräte ist notwendig, um eine einwandfreie Funktion sowie eine lange Lebensdauer zu gewährleisten. Die Wartungsintervalle sind abhängig von der konkreten Anwendung und den tatsächlichen Einsatzbedingungen, generell warden jedoch folgende Kontrollen empfohlen: 5.1 Alle 3 Monate Überprüfen Sie, ob auf dem Steuergerät Warnungen / Alarme angezeigt werden. - Seite 10 Filtertypen in den HRflat Einheiten: Filter „Abluft“ Filter „Außenluft“ Gerätetyp 1 x G4 (245x295x50) – cid 125082 1 x G4 (245x295x50) – cid 125082 HRflat 450 1 x F7 (245x295x50) – cid 125083 1 x G4 (390x255x50) – cid 125080 1 x G4 (390x255x50) –...
-
Seite 11: Anhang: Daten-Kontrollblatt Für Inbetriebnahme
Ablesewerte auf dem Display nach der Inbetriebnahme : Volumenstrom Zuluftventilator m³/h Druck Zuluftventilator Volumenstrom Abluftventilator m³/h Druck Abluftventilator Zehnder Group Schweiz AG ∙ Zugerstrasse 162 ∙ 8820 Wädenswil ∙ Schweiz T +41 43 833 20 20 ∙ F +41 43 833 20 21 ∙ info@zehnder-systems.ch ∙ www.zehnder-systems.ch...
