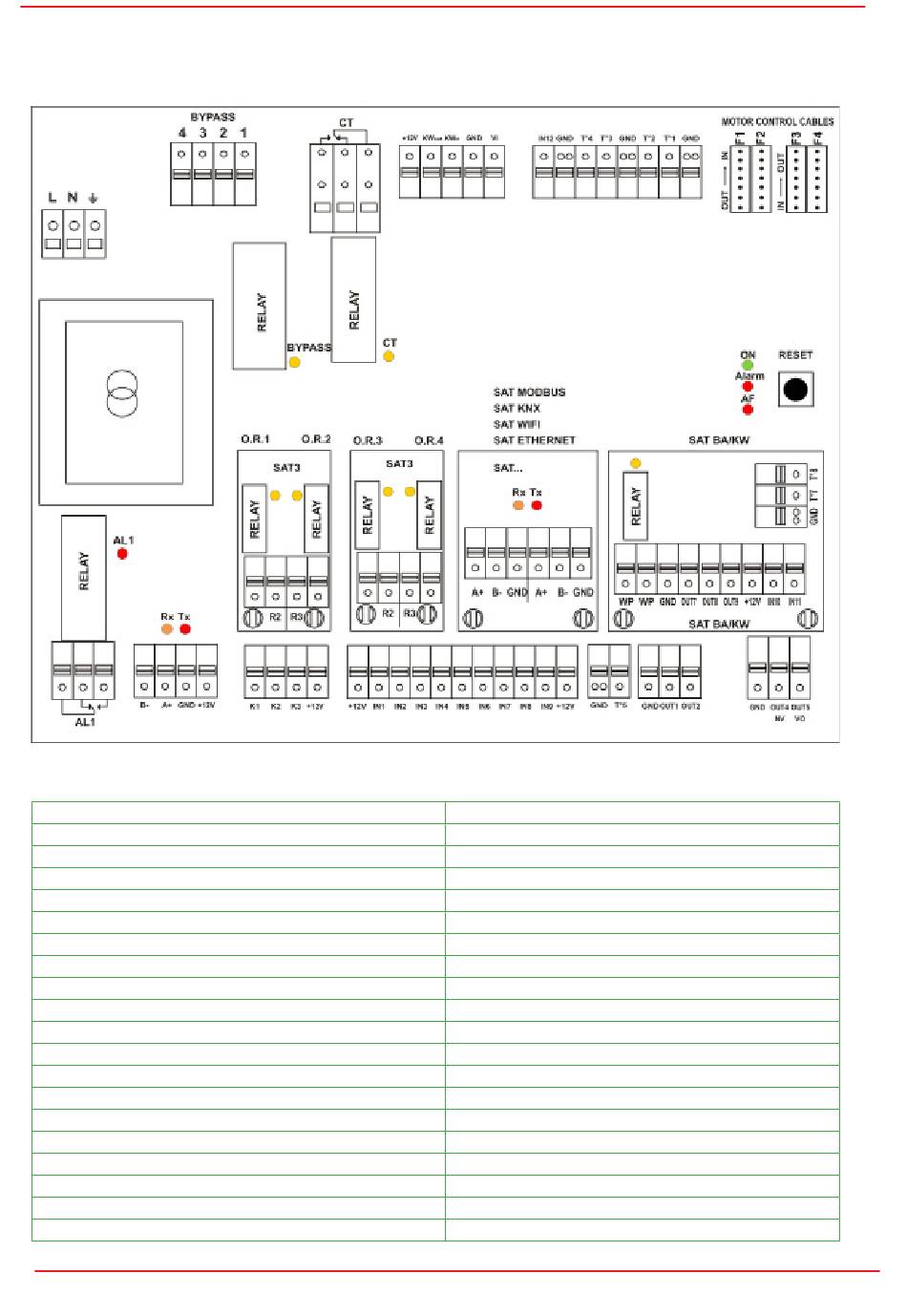

5.6 TAC5-ANSCHLÜSSE STEUERPLATINE
HAUPTPLATINE TAC 5 DG Version
CT
= Ausgang zu Stellantrieb(en) (Option–vorverdrahtet) 230V/5A max. IN1
BYPASS
= Ausgang zu Bypass-Stellantrieb (vorverdrahtet)
AL1
= STANDARDALARM (230V/5A)
B-/A+/GND/+12 V = Anschluss an Fernbediening TACtouch
K1: CA-MODUS = m³h K1
LS/CPs-MODUS = START/STOPP
TQ-MODUS
= % Drehmoment K1
K2: CA-MODUS = m³h K2
LS/CPs-MODUS = 0-10-V-EINGANG
TQ-MODUS
= % Drehmoment K2
K3: CA-MODUS = m³h K3
LS/CPs-MODUS = % AN K3 oder 0-10-V-EINGANG
TQ-MODUS
= % Drehmoment K3
T1
= Außentemperaturfühler (vorverdrahtet)
T2
= Raumtemperaturfühler (vorverdrahtet)
T3
= Fortlufttemperaturfühler (vorverdrahtet)
T4
= NV-Frostschutz-Temperaturfühler (Option – vorverdrahtet)
T5
= Zulufttemperaturfühler für NV/KWout-Ron – vorverdrahtet)
PR1
= ΔPa vom Zulufteinlassventilator
PR3
= ΔPa vom Fortlufteinlassventilator
Maxi
803-6003 + Maxi flat
(FW)
IN2
IN3
IN4
IN5
IN6
IN7
IN8
IN9
IN12
OUT1
OUT2
OUT4
OUT5
O.R.1 (Ausgangsrelais 1 - SAT3) = DRUCKALARM
O.R.2 (Ausgangsrelais 2 - SAT3) = VENTILATOR EIN
O.R.3 (Ausgangsrelais 3 - SAT3) = HEIZUNG
O.R.4 (Ausgangsrelais 4 - SAT3) = BYPASS-STATUS
KWin
= Ausgang für KWin-Stromregelung (Option – vorverdrahtet)
KWout
= Ausgang für KWout-Stromregelung (Option – vorverdrahtet)
Seite 19 von 24
1000/1600/2000
(FW)
= Master-Auswahl
= dPa (digitaler Eingang für externen Pressostat)
= Feueralarm
= Bypass
= Echtzeituhr automatisch/manuell
= Nachheizung EIN/AUS (NV/KWout)
= ZULUFT EIN/AUS bei Feueralarm
= FORTLUFT EIN/AUS bei Feueralarm
= BOOST
= Eingang für modulierende Bypass-Stellung
= 0-10-V-AUSGANG (Luftvolumenstrom/Druck)
= 0-10-V-AUSGANG (Luftvolumenstrom/Druck)
= 0...10 Nachheizung
= 24VDC / 1A
