- Seite 1 Installationsanleitung für Fachkräfte Maxi Maxi flat Seite 1 von 24...
-
Seite 2: Inhaltsverzeichnis
Inhalt: 1.0 Installationsanleitung /Haftungsausschluss Seite 3 - 4 2.0 Symbole und Abkürzungen Seite 5 3.0 Produktübersicht 3.1 Geräteübersicht Seite 6 - 8 3.2 Abmessungen und Gewichte Seite 9 4.0 Entladen und Transport, Positionierung Standgerät Seite 10 5.0 Installation 5.1 Mechanische Installation Seite 11 - 13 5.2 Hydraulische Installation Seite 14 - 15... - Seite 3 1.0 Installationsanleitung für folgende Geräte INTEGRIERTE INTEGRIERTE GERÄT GRÖSSE / TYP AUSFÜHRUNG VENTILATOR VORHEIZUNG NACHHEIZUNG Option Zuluft/Abluft: Vorwärts (FW) Option Maxi 1203 2003 Elektrisch Standard: Rechts Elektrisch Aluminium Gegenstrom-Wärmetauscher 3003 oder Option: Links 4003 5003 Wasser/PWW 6003 Vorwärts (FW) Steuerung: Maxi flat Nein Option...
-
Seite 4: Haftungsausschluss Gefahr/Warnung/Vorsicht
Haftungsausschluss Gefahr/Warnung/Vorsicht Sämtliches betroffenes Personal muss sich mit diesen SO LESEN SIE DIESES DOKUMENT Anweisungen vertraut machen, bevor Arbeiten am Gerät Bitte achten Sie darauf, dass Sie die nachstehenden ausgeführt werden. Jegliche Beschädigungen des Geräts Sicherheitsvorkehrungen lesen und verstehen. oder seiner Komponenten durch einen unsachgemäßen Umgang oder eine missbräuchliche Verwendung durch den Käufer oder Installateur werden nicht durch die Garantie EINSATZBEREICH... -
Seite 5: Symbole Und Abkürzungen
2.0 Symbole und Abkürzungen VORWÄRTS GEKRÜMMTER LÜFTER FILTER PLATTENWÄRME- TAUSCHER WARNUNGSHINWEISE Der Anschluss muss durch einen qualifizierten Elektriker erfolgen. Warnung! Gefährliche Spannung. AUSSENLUFT Luft von außen zum Lüftungsgerät ZULUFT Luft vom Lüftungsgerät zum Gebäude ABLUFT Luft vom Gebäude zum Lüftungsgerät FORTLUFT Luft vom Lüftungsgerät nach außen HEIZREGISTER... -
Seite 6: Produktübersicht
3.0 Produktübersicht 3.1 Übersicht Geräte STANDGERÄTE: STANDARD AUSFÜHRUNG: RECHTS ZULUFT FORTLUFT ABLUFT AUSENLUFT Maxi 803 - 6003 SONDER AUSFÜHRUNG: LINKS FORTLUFT ZULUFT ABLUFT AUSSENLUFT Maxi 803 - 6003 Die Standardausführung der Standgeräte ist stets die Ausführung: Zuluft/Abluft RECHTS. Bei Sonderausführung LINKS ist dies bei der Bestellung EXTRA an zu geben, da nur eine Artikelnummer. - Seite 7 3.1 Übersicht Geräte DECKENGERÄTE: 450 AUSFÜHRUNG RECHTS Maxi flat ZULUFT FORTLUFT ABLUFT AUSSENLUFT (Montage-Ansicht) 450 AUSFÜHRUNG LINKS Maxi flat AUSSENLUFT ABLUFT FORTLUFT ZULUFT (Montage-Ansicht) 600 - 2000 AUSFÜHRUNG RECHTS Maxi flat ABLUFT AUSSENLUFT ZULUFT FORTLUFT (Montage-Ansicht) 600 - 2000 AUSFÜHRUNG LINKS Maxi flat FORTLUFT ZULUFT...
- Seite 8 3.1 Übersicht Geräte Maxi 1) Hauptschalter für Stromversorgung Gerät 2) Hauptschalter für Stromversorgung el.Register (KWin/KWout) 3) zentrale Anschlusseinheit mit TAC Steuerung 4) Zuluftventilator 5) Abluftventilator 6) nicht vorhanden 7) Filter auf Außenluftseite 8) Filter auf Abluftseite 9) Wärmetauscher 10) modulierender Bypass 11) Kondensatwanne und Kondensatablauf 12) el.
-
Seite 9: Abmessungen Und Gewichte
3.2 Grundabmessungen und Gewichte MAXI Standgeräte: Maxi 803 Maxi 1203 Maxi 2003 Maxi 3003 Maxi 4003 Maxi 5003 Maxi 6003 Luftvolumenstrom 80 - 800 m 100 - 1200 m 100 - 2000 m 100 - 3000 m 100 - 4000 m 100 - 5000 m 100 - 6000 m 1104 x 704 x... -
Seite 10: Entladen Und Transport, Positionierung Standgerät
4.0 Entladen und Transport, Positionierung MONTAGE: Innenbereich + Außenbereich möglich Für Wartung und Reparatur sind Abstände an der Vorderseite und an der Rückseite des Gerätes ein zu halten A= min. 90cm Bitte Grundmaße Geräteabmessungen je Maxi 803 - 6003 beachten! Seite 10 von 24... -
Seite 11: Installation
5.0 Installation Die Verdrahtung ist vom gewählten Funktionsumfang abhängig. Der Anschluss externer Steuersignale wie z.B. 0-10-V-Signale ist in der Maxi Serie Betriebs- und Wartungsanleitung beschrieben. 5.1 MECHANISCHE INSTALLATION Hinweis: Einige Zubehörteile, wie z.B. die Bedieneinheit, werden im Geräte-Inneren mitgeliefert und sind dort zu entnehmen. Maxi Die Maxi -Geräte werden mit einem Grundrahmen und in einem Stück (kein erforderlicher Zusammenbau) geliefert. - Seite 12 5.1 MECHANISCHE INSTALLATION (nur für Maxi FW Standgeräte) AUFSTELLUNG IM AUSSENBEREICH Das mitgelieferte Set Zubehör: Wetterschutzdach ist bauseits zu montieren, ebenso der Siphon für die Außenaufstellung -Entfernen Sie die Kunststofffolie auf der Oberseite der Maxi-Einheit. Legen Sie eine Silikonnaht (nicht im Lieferumfang) in der Fuge zwischen den Paneelen und den Aluminiumprofilen auf der Oberseite des Gerätes, wie es in Bild a) gezeigt ist.

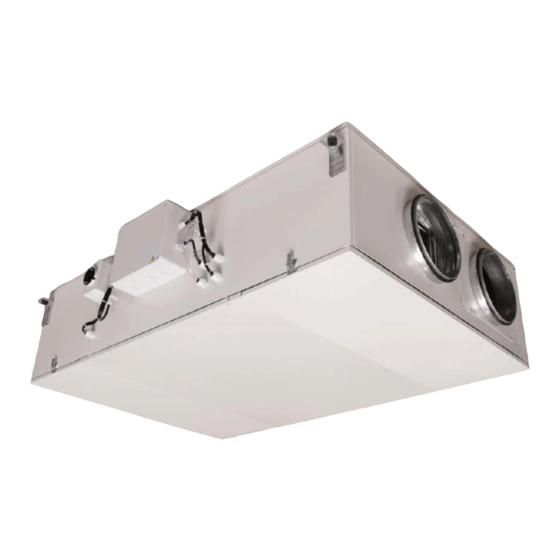

- Seite 13 5.1 MECHANISCHE INSTALLATION Maxi flat Am Gerät befinden sich 4 Befestigungswinkel, die zur Aufhängung des Gerätes an die Decke zu verwenden sind. Stellen Sie sicher, dass das Gerät horizontal montiert wurde. Sorgen Sie für einen freien Zugang zur Einheit. Es ist große Sorgfalt auf die Dichtheit des Gerätes verwendet worden. Stellen Sie sicher, dass auch das Kanalnetz insbesondere an den Verbindungsstellen mit der Einheit luftdicht ist.
-
Seite 14: Hydraulische Installation
5.2 HYDRAULISCHE INSTALLATION (nur für Maxi FW Standgeräte) AUFSTELLUNG IM AUSSENBEREICH Für einen guten Abfluss muss die Abflussleitung in Strömungsrichtung mindestens 2 ° geneigt sein, dann wird auch ein Wasserstau in der Kondensatwanne verhindert. Der Siphon muss richtig installiert werden, um den Wasserabfluss sicherzustellen. Der mitgelieferte Siphon für Außenaufstellung ist ein Spezialsiphon mit Membran. - Seite 15 5.2 HYDRAULISCHE INSTALLATION ANSCHLUSS internes PWW-Nachheizregister NV (optional) MAXI FW STANDGERÄTE: Anschlussschema: Die interne Verrohrung (Verbindung zwischen PWW-Nachheizregister (NV) und 3-Wege-Ventil) ist durch den Installateur vor der endgültigen Positionierung des Gerätes, z. B. an einer Raumwand, auszuführen. Ebenso die Wasser-Leitungsführung durch die Geräte Panele. Es sind werkseitige KEINE Bohrungen in der Gerätewand vorhanden, da die Anschlüsse maßlich bauseits varaiieren.
-
Seite 16: Elektrische Anschlüsse
5.3 ELEKTRISCHE ANSCHLÜSSE EXTERNER TEMPERATURFÜHLER T5 Im Lieferumfang Maxi und Maxi flat standardmäßig enthalten. A=mind. 1,5m Dieser Stabfühler muss immer bauseits in den ZULUFT-Kanal positioniert, montiert und am Gerät auf der Hauptplatine angeschlossen werden. Bei nicht korrekt angeschlossenem Fühler geht das Gerät auf Störung T5. Positionsschema Temperatursensoren im Gerät: Seite 16 von 24... - Seite 17 5.4 ELEKTRISCHE ANSCHLÜSSE HMI TACtouch BEDIENEINHEIT Weiss Blau Schwarz Die im Netzwerk verwendeten Kabel müssen dem Standard RS-485 entsprechen und über Twisted-Pair-Leiter verfügen. Die Kabel müssen abgeschirmt sein. Leiterquerschnitt mind. 0,2 mm². Werkseitige Kabellänge: 1,5m - max. 3m. Diese kann verlängert werden. Die Gesamtlänge des Kabels der Bedieneinheit darf verlängert maximal 100 m betragen.
-
Seite 18: Anschluss Der Netzstromversorgung Und Sicherungen
5.5 ANSCHLUSS DER NETZSTROMVERSORGUNG und Sicherungen Maxi Anschluss Gerät: Anschluss el. Vorheizregister: Anschluss el. Nachheizregister: Maxi flat Anschluss Gerät und evtl. Vorheizregister (kein el.Nachheizregister möglich) (1) Erdung zwingend notwendig (2) zwischen minimale und nominale Luftmenge *1,20 (3) D type mit träger Auslösung - 10.000A-AC3 Alle internen Komponenten (Ventilatoren, Steuerungen, Sensoren, Stellantriebe usw.) sind werkseitig mit der Steuerplatine vorverdrahtet. - Seite 19 5.6 TAC5-ANSCHLÜSSE STEUERPLATINE Maxi 803-6003 + Maxi flat 1000/1600/2000 HAUPTPLATINE TAC 5 DG Version (FW) (FW) = Ausgang zu Stellantrieb(en) (Option–vorverdrahtet) 230V/5A max. IN1 = Master-Auswahl BYPASS = Ausgang zu Bypass-Stellantrieb (vorverdrahtet) = dPa (digitaler Eingang für externen Pressostat) = STANDARDALARM (230V/5A) = Feueralarm B-/A+/GND/+12 V = Anschluss an Fernbediening TACtouch = Bypass...
-
Seite 20: Tac5-Anschlüsse Steuerplatine
5.6 TAC5-ANSCHLÜSSE STEUERPLATINE Maxi flat 450/600 HAUPTPLATINE TAC 5 DT Version (FW) = Ausgang zu Stellantrieb(en) (Option – vorverdrahtet) 230V/5A max. IN1 = Master-Auswahl KWout = Ausgang für KWout-Stromregelung (Option – vorverdrahtet) = dPa (digitaler Eingang für externen Pressostat) = STANDARDALARM (230V/5A) = Feueralarm B-/A+/GND/+12 V = Anschluss TACtouch = Bypass... -
Seite 21: Teststart Ohne Bedieneinheit
6.0 Teststart Schneller Teststart vor Ort mit den Werkseinstellungen für den ersten Funktionstest der Ventilatoren. Anschließend muss eine komplette Programmierung über die HMI TACtouch Bedieneinheit durchgeführt und Luftmenge, Betriebsmodi etc. eingegeben werden - siehe Inbetrieb- Betriebs- und Wartungsanleitung Maxi inkl. HMI TACtouch. 6.1 TESTSTART OHNE BEDIENEINHEIT Maxi + Maxi flat... -
Seite 22: Teststart Mit Bedieneinheit Hmi Tactouch
6.2 TESTSTART mit Bedieneinheit HMI TACtouch Startbildschirm: Alle wichtigen Funktionen werden mithilfe eines Funktionsschemas angezeigt. Das Schema verändert sich automatisch in der Anzeige, je nach Geräteausstattung. Auswahl Regelung: Hauptmenü: zurück / Startbildschirm/ Hilfe / Einstellungen Gerät ein/ausschalten: Für den Teststart kann hier das Gerät ein-/ausgeschalten werden Die Ventilatordrehzahl kann ausgewählt werden;... -
Seite 23: Checkliste
CHECKLISTE Um zukünftige Eingriffe in die Regelung zu erleichtern, tragen Sie bitte alle vorgenommenen spezifischen Einstellungen ein. Halten Sie bitte diese Daten vor einer Kontaktaufnahme mit uns bereit. Ohne diese Informationen kann eine Unterstützung unter Umständen nicht möglich sein. Geräte Modell: Arbeitsmodus: CA LS CPs weitere:_________ wenn CA-Modus:... - Seite 24 Version: 01/08/2020 Wir behalten uns das Recht auf Änderungen vor. Zehnder Group Deutschland GmbH · Almweg 34 · 77933 Lahr · Deutschland Seite 24 von 24 T +49 7821 586-0 · F +49 7821 586-302 · info @ zehnder-systems.de · www.zehnder-systems.de...
