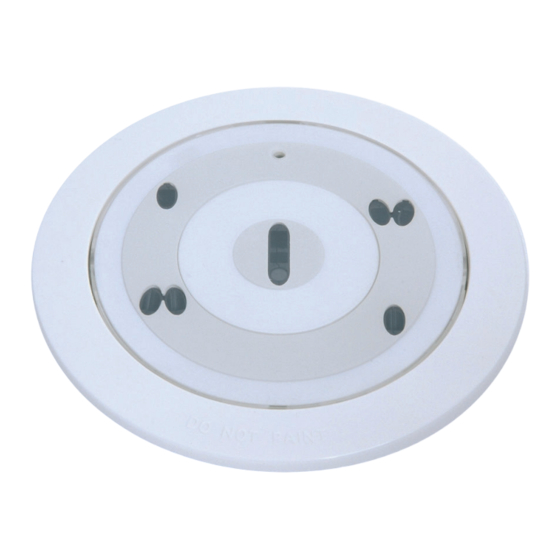

- Seite 1 Automatische Brandmelder LSN improved version FAP-O 520 | FAP-O 520-P | FAP-OC 520 | FAP-OC 520-P Betriebsanleitung...
-
Seite 3: Inhaltsverzeichnis
Programmierung Wartung und Service Hinweise für den Service Hinweise für den Meldertest Prüfablauf für FAP-OC 520 5.3.1 1. Alternative 5.3.2 2. Alternative Prüfablauf für FAP-O 520 5.4.1 1. Alternative 5.4.2 2. Alternative Reparatur Entsorgung Weiterführende Dokumentation Technische Daten Melder und Blende... - Seite 4 Automatische Brandmelder LSN improved de | Inhaltsverzeichnis version Anhang Abkürzungsverzeichnis Bestellübersicht A.2.1 Melder und Blende A.2.2 Meldersockel / Zubehör A.2.3 Montagedosen A.2.4 Servicezubehör / Erweiterungen F.01U.003.964 | 2.1 | 2011.11 Betriebsanleitung Bosch Sicherheitssysteme GmbH...
-
Seite 5: Produktbeschreibung
Täuschungsalarmsicherheit und erweiterte Einsatzmöglichkeiten in Umgebungen, die für reine Streulichtmelder ungeeignet sind. Über im Melder integrierte Drehschalter kann eine automatische Adresszuweisung gewählt oder die Adresseinstellung manuell vorgenommen werden. Die FAP-520 Detektoren sind direkt an das Lokale SicherheitsNetzwerk LSN anschaltbar. Bosch Sicherheitssysteme GmbH Betriebsanleitung F.01U.003.964 | 2.1 | 2011.11... - Seite 6 FAA-500-TR-P FAP-O 520-P FAP-OC 520-P Bild 1.2 Melder Serie 520 und Zubehör Melder LSN improved: - FAP-O 520 optischer Brandmelder LSN improved, weiß - FAP-O 520-P optischer Brandmelder LSN improved, transparent mit Farbeinlagen - FAP-OC 520 Mehrsensormelder LSN improved, optisch/chemisch, weiß...
-
Seite 7: Leistungsmerkmale
Meldung eines Voralarms bei Erreichen von 50 % der Alarmschwelle (Anzeige im Hintergrundspeicher der BMZ) – Seriennummer, Verschmutzungsgrad, Betriebsstunden und aktuelle Analogwerte bei jedem konfigurierten Melder auslesbar – Ansteuerung einer abgesetzten Melderparallelanzeige möglich (nicht in Verbindung mit Relaissockel) Bosch Sicherheitssysteme GmbH Betriebsanleitung F.01U.003.964 | 2.1 | 2011.11... -
Seite 8: Systembeschreibung
Staub gerechnet werden muss. Nur wenn die Signalkombination mit dem bei der Programmierung gewählten Kennfeld des Einsatzortes übereinstimmt, wird automatisch Alarm ausgelöst. Aufbau des Melders Bild 1.3 Melderfrontplatte mit Sensoren Bild 1.4 Seitenansicht Melderabdeckung F.01U.003.964 | 2.1 | 2011.11 Betriebsanleitung Bosch Sicherheitssysteme GmbH... -
Seite 9: Funktionsbeschreibung Der Sensorik
Während der gesamten Lebensdauer überwacht und justiert sich der Melder regelmäßig eigenständig nach, um die Empfindlichkeit an den eingestellten Schwellenwert anzupassen. Bei starker Verschmutzung des Melders erfolgt eine Meldung an die Brandmeldezentrale. Bosch Sicherheitssysteme GmbH Betriebsanleitung F.01U.003.964 | 2.1 | 2011.11... - Seite 10 Alarm über die Zentrale zurückgesetzt wird und die Alarmursache verschwunden ist. LED-Funktionen Betriebszustand in Ruhe Alarm rot, blinkt Störung grün, Doppelblinken alle 8 bis 12 Sekunden Prüfmodus grün, blinkt einmal pro Sekunde F.01U.003.964 | 2.1 | 2011.11 Betriebsanleitung Bosch Sicherheitssysteme GmbH...
-
Seite 11: Planung
Für die Projektierung sind grundsätzlich die länderspezifischen Normen und Richtlinien zu berücksichtigen. – Der FAP-OC 520 wird wie der FAP-O 520 nach den Richtlinien für optische Melder projektiert (siehe auch EN 54 bzw. VDS 2095). – Unterhalb des Melders (siehe Bild 2.1 (1)) muss ein halbkugelförmiger Raum mit einem Radius von 50 cm frei sein (siehe Bild 2.1 (2)). -
Seite 12: Netzwerkstrukturen Für Lsn Improved
Tabelle 2.1 Mögliche Strukturen im LSN Bei der Konfiguration der Melder ist darauf zu achten, dass keine Maschen gebildet werden. FPA-5000 FPA-5000 Maschen in einer Stichstruktur Maschen in einer Ringstruktur Tabelle 2.2 Nicht anwendbare Netzwerkstrukturen F.01U.003.964 | 2.1 | 2011.11 Betriebsanleitung Bosch Sicherheitssysteme GmbH... -
Seite 13: Installation
Eine Lochsäge mit Ø 133 mm kann bezogen werden über: Wittmann-Komet, Metal Cutting Saws GmbH & Co. KG, Alte Str. 28, D-79576 Weil am Rhein, Tel. ++49-7621-9783-0, www.wittmann-komet.de 129 mm Bild 3.2 Aufsicht und Seitenansicht der Hohlraumdose Bosch Sicherheitssysteme GmbH Betriebsanleitung F.01U.003.964 | 2.1 | 2011.11... -
Seite 14: Meldersockel/Meldersockel Mit Relais
Linie für einen harmonischen optischen Gesamteindruck. Schrauben Sie die Halteklammern fest (siehe Bild 3.2 (1)). HINWEIS! Es wird empfohlen, für die üblicherweise weichen Zwischendeckenplatten keinen Akkuschrauber zu verwenden. FAP-O 520 (-P) FAA-500-BB FAA-500 FAP-OC 520 (-P) Bild 3.3 Ausrichtung Hohlraumdose, Sockel und Melder... - Seite 15 Verdrahten Sie den LSN-Sockel gemäß der Beschriftung im äußeren Ring (siehe Bild 3.5 (3)). Bild 3.5 Aufsicht Sockel Position Beschreibung Position Beschreibung Anschlussklemmen Beschriftung LSN-Anschlüsse Halterung für Kabelbinder Befestigungsschlitz FAA-500(-R) LSN a1/a2 LSN b1 Bild 3.6 Anschaltung Sockel Bosch Sicherheitssysteme GmbH Betriebsanleitung F.01U.003.964 | 2.1 | 2011.11...
- Seite 16 Setzen Sie den Sockel so in die Hohlraumdose ein, dass die Markierung auf der Hohlraumdose (siehe Bild 3.7 (1)) mit der einfachen Führungsnut am Sockel (2) übereinstimmt. Drehen Sie den Sockel, bis die Befestigungsschrauben ungefähr in der Mitte der Langschlitze (3) sind. F.01U.003.964 | 2.1 | 2011.11 Betriebsanleitung Bosch Sicherheitssysteme GmbH...
-
Seite 17: Adresseinstellung
0 0 1 - 2 5 4 Ring/Stich/T-Abzweigungen im LSN-Modus improved FPA 1200 version mit manueller Adressvergabe FPA 5000 0 0 0 Ring/Stich im LSN-Modus improved version mit FPA 1200 automatischer Adressvergabe FPA 5000 Bosch Sicherheitssysteme GmbH Betriebsanleitung F.01U.003.964 | 2.1 | 2011.11... -
Seite 18: Melder Und Blende
Melder aufsetzen. Es ist nur eine Position der Frontplatte möglich. Frontplatte im Uhrzeigersinn drehen, bis sie einrastet. Die Sensorfenster müssen frei sein. Den gewünschten Farbring in die FAA-500-TR-P Blende einlegen (6). F.01U.003.964 | 2.1 | 2011.11 Betriebsanleitung Bosch Sicherheitssysteme GmbH... - Seite 19 Seite wie die einfache Führungsnut (9). Melder und Blende entnehmen Zum Entnehmen Melder in der Mitte leicht nach oben drücken. Dadurch löst sich die Arretierung. Zum Abnehmen der Blende vorsichtig an einer Seite anheben. Bosch Sicherheitssysteme GmbH Betriebsanleitung F.01U.003.964 | 2.1 | 2011.11...
-
Seite 20: Einbaugehäuse Für Betondecken
Universal-Öffnungsschneider hergestellt. Das Frontteil (siehe Bild 3.11. (1)) wird nach dem Entschalen mit einer Stich- oder Lochsäge entfernt. In das Loch im Einbaugehäuse wird eine Hohlraumdose installiert, die Sockel und Melder aufnimmt. F.01U.003.964 | 2.1 | 2011.11 Betriebsanleitung Bosch Sicherheitssysteme GmbH... -
Seite 21: Aufputzdose
Bei Kabelzuführung über 13,5 mm Kabelverschraubungen können Kabel bis 12 mm Durchmesser verwendet werden. Die Montage erfolgt: – über die Langschlitze oder – über vier Befestigungsbohrungen zur Direktmontage auf 4''-Unterputzdosen (für USA) Bosch Sicherheitssysteme GmbH Betriebsanleitung F.01U.003.964 | 2.1 | 2011.11... -
Seite 22: Melderparallelanzeigen
Um eine Beschädigung des Geräts zu verhindern, stellen Sie sicher, dass die maximale Stromaufnahme von 20 mA nicht überschritten wird. Punktförmige, automatische Melder von Bosch verfügen bereits über einen internen Widerstand, der die Stromaufnahme begrenzt. F.01U.003.964 | 2.1 | 2011.11... - Seite 23 Die Haube auf die Grundplatte so aufsetzen, dass die zwei Haken (siehe Bild 3.14 (1)) in die Schlitze eingeführt werden. Die Haube leicht auf die Grundplatte drücken, bis der Schnapphaken (3) einrastet. Die technischen Daten finden Sie in Abschnitt 6.4 Melderparallelanzeigen, Seite 35. Bosch Sicherheitssysteme GmbH Betriebsanleitung F.01U.003.964 | 2.1 | 2011.11...
-
Seite 24: Montagehinweise Melderparallelanzeige Mpa
An jede MPA können bis zu 4 Melder angeschlossen werden. Drei Eingänge (Klemmen 2 - 4) ermöglichen die Anpassung an die unterschiedlichen Liniennetze. Anschaltung in Abhängigkeit der eingesetzten Linientechnik Linientechnik Brandmeldezentralen Klemmen BZ 1060 1 + 2 F.01U.003.964 | 2.1 | 2011.11 Betriebsanleitung Bosch Sicherheitssysteme GmbH... - Seite 25 Eingang blinkend (LED blinkt) Eingang statisch (LED leuchtet) Eingang statisch (LED leuchtet) An Klemme 4 nur über einen Vorwiderstand anschließen (bei BOSCH-Meldern integriert). Andernfalls kann die LED zerstört werden. Die technischen Daten finden Sie in Abschnitt 6.4 Melderparallelanzeigen, Seite 35.
-
Seite 26: Programmierung
Hochregallager ohne Fahrzeugbetrieb mit hoch Verbrennungsmotoren Beim rein optischen Melder FAP-O 520 ist die Empfindlichkeit des optischen Sensors in drei Stufen einstellbar. Je nach Einsatzort wird damit der optische Sensor im Melder an die Umgebungsbedingungen angepasst. Dabei wird zur Branderkennung auch das zeitliche Verhalten der Brandkenngrößen bewertet, das sich deutlich vom Zeitverhalten von Störgrößen... - Seite 27 HINWEIS! Zur Funktionsprüfung des FAP-O 520 und FAP-OC 520 Detektors muss der Melder in den Prüfmodus geschaltet werden. Dies kann über die BMZ oder über den Reedkontakt am Melder mit Hilfe eines Magneten erfolgen (siehe Abschnitt 5 Wartung und Service, Seite 28).
-
Seite 28: Wartung Und Service
Bestimmungen der DIN VDE 0833, die bezüglich der Wartungsintervalle auf Angaben des Geräteherstellers verweist. – Wartungs- und Inspektionsarbeiten sollten regelmäßig und von geschultem Fachpersonal ausgeführt werden. – Bosch Sicherheitssysteme empfiehlt mindestens 1 x jährlich eine Funktions- und Sichtprüfung. Prüfschritte Meldertyp Kontrolle der Anzeige-LED Sichtprüfung der Befestigung Sichtprüfung auf Beschädigung und Verschmutzung der... -
Seite 29: Hinweise Für Den Meldertest
Umschalten in den Prüfmodus kann auf zwei Weisen erfolgen, die in den alternativen Prüfabläufen (siehe unten) beschrieben werden. HINWEIS! Melder, die auf Zweimelderabhängigkeit programmiert sind, müssen nach der ersten Alternative (im Prüfmodus) geprüft werden! Bosch Sicherheitssysteme GmbH Betriebsanleitung F.01U.003.964 | 2.1 | 2011.11... -
Seite 30: Prüfablauf Für Fap-Oc 520
Bild 5.1 zeigt die Position des Reedkontakts (Pos. R) bei OC-Meldern. Wenn Sie sich den CO-Sensor (Pos. CO) auf einer 12 Uhr-Position vorstellen, befindet sich der Reedkontakt (Pos. R) auf ca. 2 Uhr. F.01U.003.964 | 2.1 | 2011.11 Betriebsanleitung Bosch Sicherheitssysteme GmbH... -
Seite 31: Prüfablauf Für Fap-O 520
CO-Sensor auch beide optischen Sensoren auslösen (es ist daher kein O-Prüfgas erforderlich). Der Melder löst Alarm aus und die rote Alarm-LED blinkt. Prüfablauf für FAP-O 520 5.4.1 1. Alternative An der Zentrale die zu prüfende Meldergruppe in den Prüfmodus schalten. Dadurch wird der Melder automatisch in den Revisionsbetrieb gesetzt und für die Melderprüfung... -
Seite 32: Reparatur
PE-ALU-Verbundfolie und darf im Hausmüll entsorgt werden. Weiterführende Dokumentation Die jeweils aktuelle Produktinformation sowie die dem Gerät beigefügte Installationsanleitung sind für Zugangsberechtigte im "Bosch Sicherheitssysteme Extranet" unter http:// www.boschbest.de als PDF-Datei zum Download erhältlich. F.01U.003.964 | 2.1 | 2011.11 Betriebsanleitung... -
Seite 33: Technische Daten
Automatische Brandmelder LSN improved Technische Daten | de version Technische Daten Melder und Blende Meldertyp FAP-OC 520 / FAP-OC 520-P FAP-O 520 / FAP-O 520-P Detektionsprinzip Kombination von Streulicht- Streulichtmessung und Brandgasmessung Besondere – Verschmutzungserkennung – Verschmutzungserkennung Leistungsmerkmale – Ruhewertnachführung im –... -
Seite 34: Meldersockel
FAA-500-SB-H Aufputzdose mit Feuchtraumdichtung Gehäuse/Dichtung: – Material Polycarbonat (PC-FR)/TPE – Farbe signalweiß (RAL 9003)/transparent Kabeleingänge – 2 x Ø 20 mm (vorgestanzt) für Kabelverschraubungen 13,5 mm – 2 x Ø 25 mm (vorgestanzt) F.01U.003.964 | 2.1 | 2011.11 Betriebsanleitung Bosch Sicherheitssysteme GmbH... -
Seite 35: Melderparallelanzeigen
85 x 85 x 50 mm Gewicht 65 g Schutzart nach IEC 60529 IP 40 *Nichtbeachtung kann zu Fehlfunktion und Beschädigung der LED führen. Strombegrenzung erfolgt bei BOSCH-Meldern durch internen Widerstand. Bosch Sicherheitssysteme GmbH Betriebsanleitung F.01U.003.964 | 2.1 | 2011.11... -
Seite 36: A Anhang
F.01U.510.161 Farbeinlagen FAP-OC 520-P Mehrsensormelder LSN improved, optisch/chemisch, F.01U.510.162 transparent mit Farbeinlagen FAA-500-TR-W Blende weiß, für die Melder FAP-O 520 und FAP-OC 520 4.998.151.295 FAA-500-TR-P Blende transparent mit Farbeinlagen, für die Melder 4.998.151.296 FAP-O 520-P und FAP-OC 520-P F.01U.003.964 | 2.1 | 2011.11... -
Seite 37: A.2.2 Meldersockel / Zubehör
Automatische Brandmelder LSN improved | de version Farbeinlagen für FAP-O 520-P, FAP-OC 520-P und FAA-500-TR-P: Farbe beige 1001 5015 6016 schwefelgelb 1016 6018 5005 6027 rotorange 2001 4003 7004 leuchthellorange 2007 2007 erikaviolet 4003 7012 2001 signalblau 5005 8003 himmelblau... - Seite 38 | version Bezeichnung LE * Sachnummer MPA Melderparallelanzeige nach DIN 14623 (mit VdS-Anerkennung) ST 2.799.330.669 FAA-420-RI Melderparallelanzeige nach DIN 14623 F.01U.522.590 * LE = Liefereinheit; ST = Stück; VE = Verpackungseinheit F.01U.003.964 | 2.1 | 2011.11 Betriebsanleitung Bosch Sicherheitssysteme GmbH...
