Cabinet: Open/Close
Mit diesem Schalter wählen sie zwischen der Charakteristik einer offenen (Open) und einer
geschlossenen (Closed) Gitarrenbox. OPEN klingt tatsächlich offener, heller und direkter, das
Signal ist transientenreicher. Es verfügt aber über weniger Druck als bei der CLOSED-Auswahl.
Hierbei ist der Sound druckvoller und macht entsprechend der Kompression der Luft in einem
geschlossenem Gehäuse einen komprimierten Eindruck, klingt aber weniger brillant und
detailreich.
Character: Vintage/Modern
Der CHARACTER-Schalter wählt den Grundcharakter der simulierten Lautsprecher. VINTAGE
gibt starke und weiche Mitten bei schlankem Bass vor. MODERN ergibt ein breites Klangbild
mit stärkeren Bässen und offeneren Höhen.
Aussteuerung des D. I. Output-Signalpegels
Das Signalpegel am D. I. OUTPUT ist unabhängig von der POWER SOAK-Regelung. Allerdings
hat der SPEAKER VOICING-Regler Einfluss auf den Signalpegel. Je weiter Sie den Regler nach
rechts drehen, desto höher wird auch der am D. I. OUTPUT ausgegebene Signalpegel. Eine
erste Maßnahme zur Pegelanpassung kann also die Regelung mit SPEAKER VOICING sein.
Wenn Sie allerdings mit einer bestimmten SPEAKER VOICING-Einstellung zufrieden sind
und keine klangliche Veränderung mehr vornehmen möchten, müssen Sie bei Bedarf den
Signalpegel an nachfolgenden Stufen (AD-Wandler, Line-Eingänge am Pult etc.) regeln, also
die Empfindlichkeit der empfangenden Eingänge verringern oder erhöhen.
Normalerweise dürften die Regelbereiche an Wandler- oder Line-Eingängen ausreichen. Falls
nicht, können Sie mit einem Mikrofonvorverstärker das Signal entsprechend aussteuern.
Tip = (+)/ Ring = (–)
Sleeve = Audio GND Only!
Transformer Bal.
+
–
Recording Device,
DC 9V
DC POWER
2
Mischpult, AD-Wandler, Stagebox, etc.
1:
8-Ohm-Verstärkerausgang über Lautsprecherkabel mit SPEAKER IN am Cabulator
verbinden.
2:
D. I. OUTPUT am Cabulator über Line-Kabel mit Line-Eingang des Folgegeräts verbinden.
Cabulator
Tip = (+)/Sleeve = GND
Developed by Tonehunter, Germany
www.tonehunter.com
Sound Performance Lab
www.spl.info
® The Tonehunter logo is a registered
trademark of Tonehunter Ltd.
® The SPL logo is a registered
trademark of SPL electronics GmbH
Power Soak
Line Output
MADE IN GERMANY
Output
Connect to
IMPORTANT ADVICE
Connect to
Speaker Cabinet
IN ORDER TO AVOID POSSIBLE DAMAGE OF
Stagebox, etc.
4 Ω to 16Ω Load
YOUR GUITAR AMPLIFIER DO NOT SET ITS
MASTER VOLUME ABOVE 70%.
D.I. OUTPUT
SOAK OUTPUT
SERIAL NUMBER
REFER TO MANUAL FOR MORE INFORMATION.

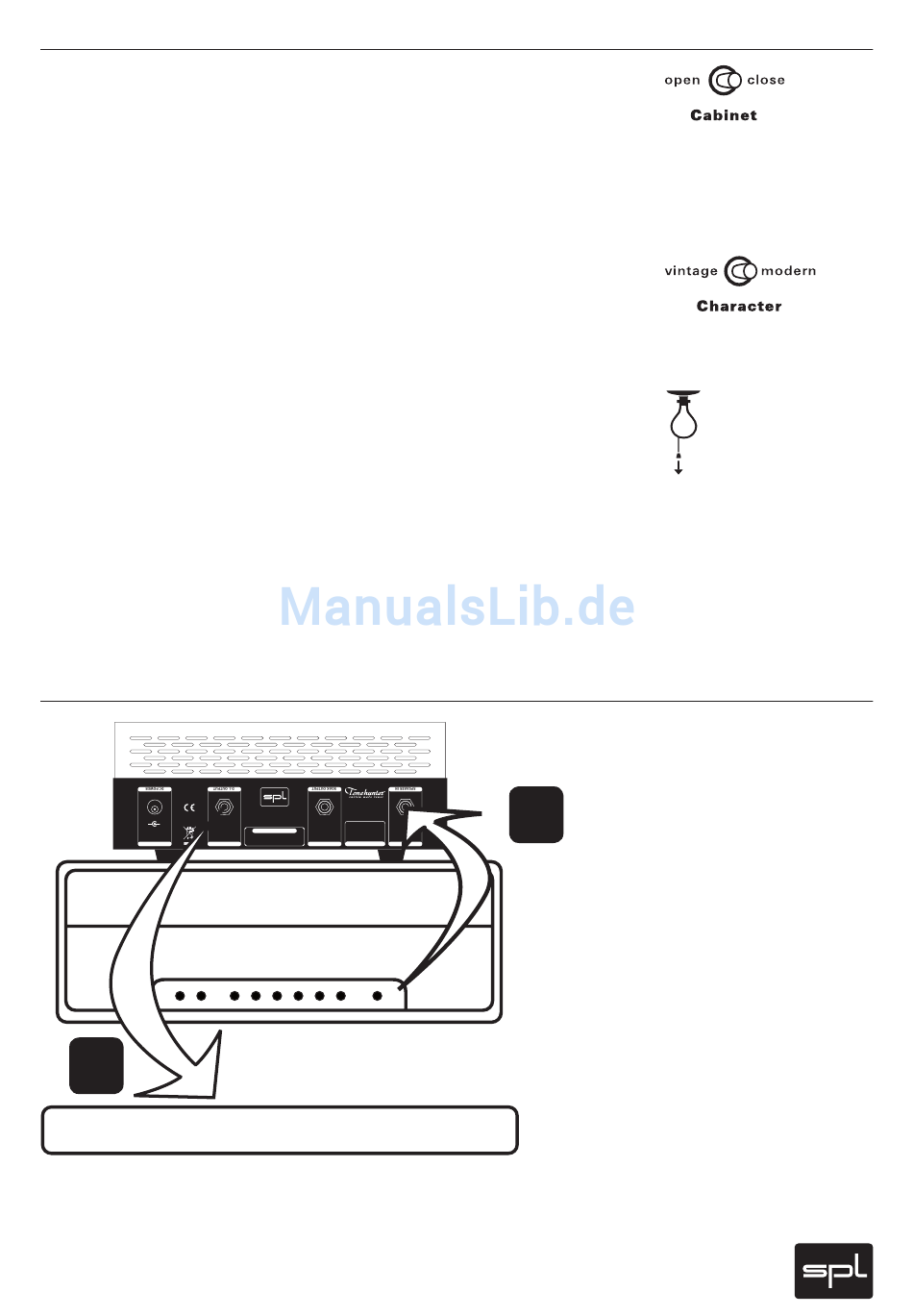

Setup 1: Nur Lautsprechersimulation
Tip = (+)/Sleeve = GND
1
8Ω
Load Only !
Connect to Speaker
Out of Amplifier
Max: 100 Watts
SPEAKER IN
