Anschlüsse
D. I. Output
Über diesen Ausgang wird das Signal mit der Klangbearbeitung ausgegeben, die über den
SPEAKER VOICING-Regler sowie die Schalter CABINET und CHARACTER eingestellt wird.
Ausführung als symmetrischer Klinkenausgang.
Pin-Belegung: Spitze = Heiß (+), Ring = Kalt (-), Schaft = Masse.
Verwenden Sie symmetrische Klinkenkabel oder unsymmetrische (Mono-) Klinkenkabel, um
das D. I. OUTPUT-Signal an Wandler/Aufnahmegeräte oder Stageboxes etc. anzuschließen.
Symmetrische Verbindungen sind empfehlenswert, um Einstreuungen oder Brummschleifen
auszuschließen.
DC Power
An den DC POWER-Eingang wird das mitgelieferte Netzteilkabel angeschlossen.
Ein-/Ausschalten
Das Gerät hat keinen separaten Ein-/Ausschalter. Schließen Sie zunächst das Ende ohne
Netzteil des mitgelieferten Stromversorgungskabel an die DC POWER-Buchse des Cabulator
an. Stecken Sie dann das Netzteil in die Netzspannungsbuchse. Der Cabulator ist nun einge-
schaltet, bestätigt durch das Auflechten der blauen LED auf der Front.
Um das Gerät ein- und auszuschalten, stecken Sie immer das Netzteil in die
Netzspannungsbuchse oder ziehen es dort hinaus. Verbinden Sie immer
zunächst das Kabel mit der DC POWER-Buchse am Cabulator, bevor sie den
Netzteilstecker in eine Netzspannungsbuchse einstecken. Lassen Sie das Kabel stets an
der DC POWER-Buchse gesteckt, wenn Sie das Gerät durch Einstecken oder Herausziehen
des Netzteilsteckers ein- oder ausschalten. Bei eingestecktem Netzteil besteht ansonsten
die Gefahr, dass stromführende Teile des DC-Steckers falsch kontaktieren oder kurzge-
schlossen werden.
Stromanschluss
Der Cabulator wird mit einem externen Schaltnetzteil ausgeliefert. Es kann im
Spannungsbereich von 100 bis 250 Volt bei 50 und 60 Hz betrieben werden. Sollte das Netzteil
nicht dem Format der lokalen Netzspannungsbuchsen entsprechen, können Sie externe
Netzteile mit folgenden Spezifikationen verwenden:
Geregeltes 9-V-Gleichspannungsnetzteil, 200 mA minimum. 2,1-mm-Klinkenstecker, außen +,
innen – (Boss-Standard).

Power Soak ohne Stromanschluss nutzen

Die reine Leistungsreduktion und -regelung ist passiv, kann also auch ohne Stromanschluss
genutzt werden.

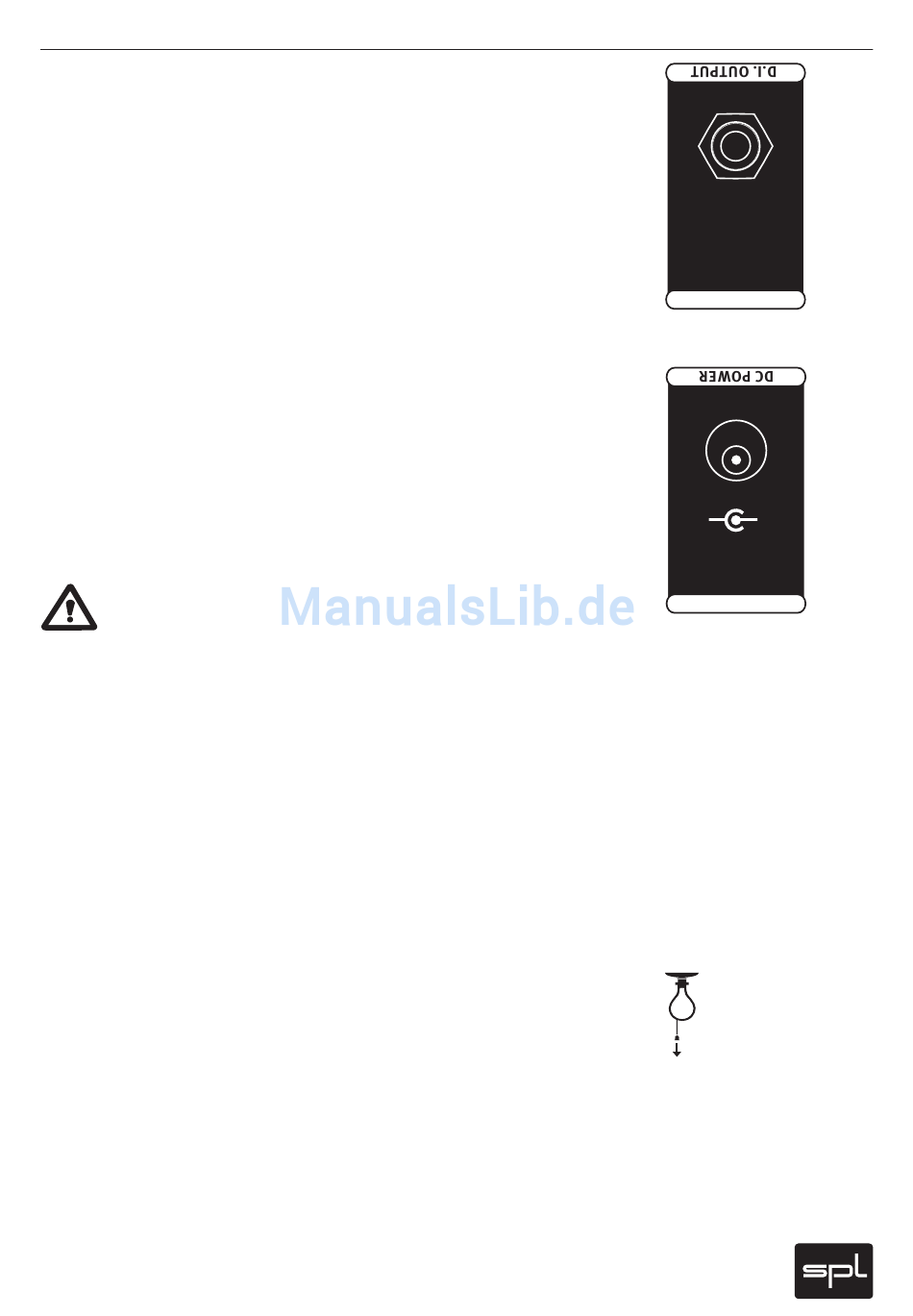

Cabulator
Rückseite
Tip = (+)/ Ring = (–)
Sleeve = Audio GND Only!
Transformer Bal.
Line Output
Connect to
Recording Device,
Stagebox, etc.
D.I. OUTPUT
–
+
DC 9V
DC POWER
