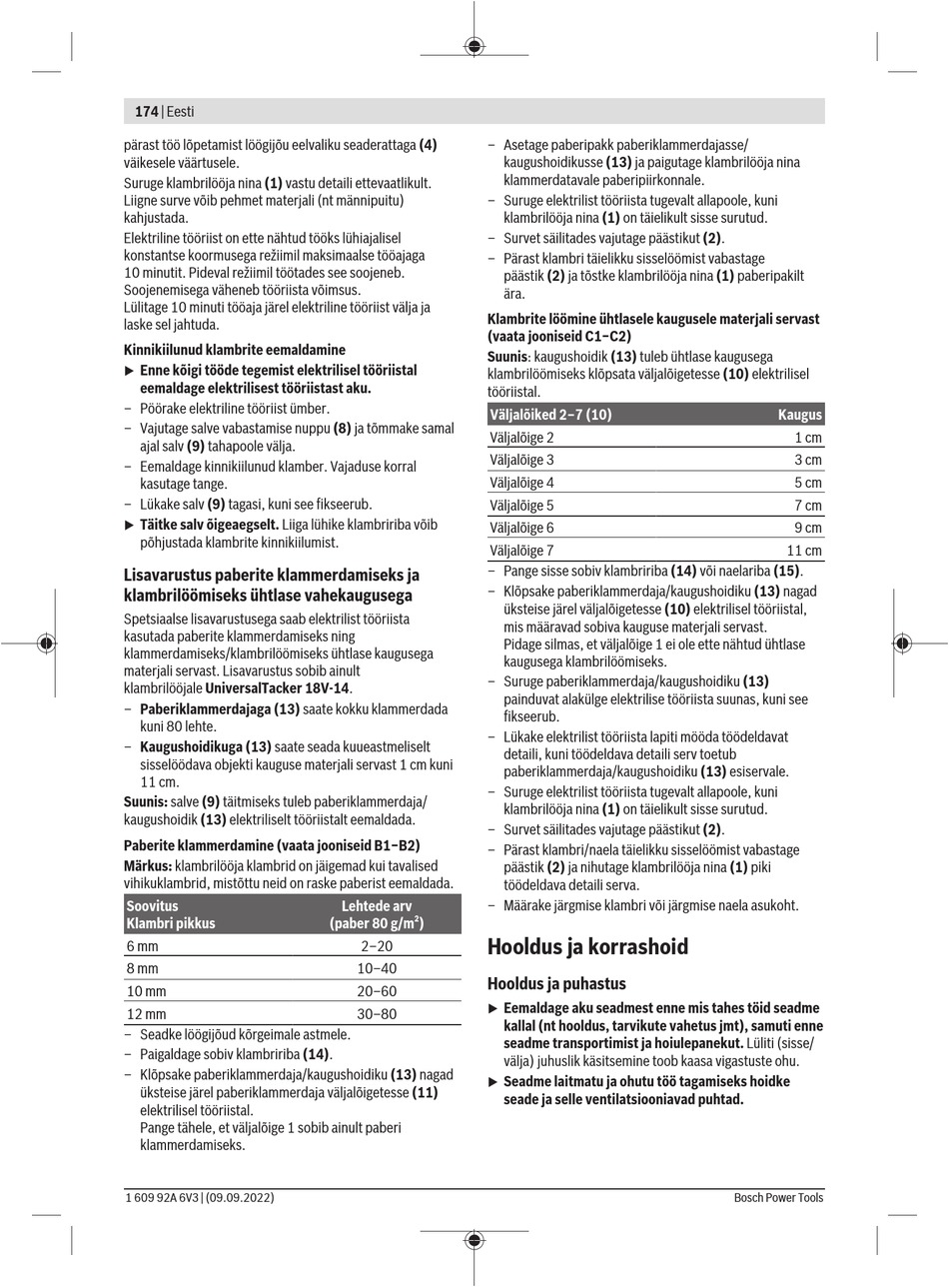

174 | Eesti
pärast töö lõpetamist löögijõu eelvaliku seaderattaga (4)
väikesele väärtusele.
Suruge klambrilööja nina (1) vastu detaili ettevaatlikult.
Liigne surve võib pehmet materjali (nt männipuitu)
kahjustada.
Elektriline tööriist on ette nähtud tööks lühiajalisel
konstantse koormusega režiimil maksimaalse tööajaga
10 minutit. Pideval režiimil töötades see soojeneb.
Soojenemisega väheneb tööriista võimsus.
Lülitage 10 minuti tööaja järel elektriline tööriist välja ja
laske sel jahtuda.
Kinnikiilunud klambrite eemaldamine
Enne kõigi tööde tegemist elektrilisel tööriistal
u
eemaldage elektrilisest tööriistast aku.
– Pöörake elektriline tööriist ümber.
– Vajutage salve vabastamise nuppu (8) ja tõmmake samal
ajal salv (9) tahapoole välja.
– Eemaldage kinnikiilunud klamber. Vajaduse korral
kasutage tange.
– Lükake salv (9) tagasi, kuni see fikseerub.
Täitke salv õigeaegselt. Liiga lühike klambririba võib
u
põhjustada klambrite kinnikiilumist.
Lisavarustus paberite klammerdamiseks ja
klambrilöömiseks ühtlase vahekaugusega
Spetsiaalse lisavarustusega saab elektrilist tööriista
kasutada paberite klammerdamiseks ning
klammerdamiseks/klambrilöömiseks ühtlase kaugusega
materjali servast. Lisavarustus sobib ainult
klambrilööjale UniversalTacker 18V-14.
– Paberiklammerdajaga (13) saate kokku klammerdada
kuni 80 lehte.
– Kaugushoidikuga (13) saate seada kuueastmeliselt
sisselöödava objekti kauguse materjali servast 1 cm kuni
11 cm.
Suunis: salve (9) täitmiseks tuleb paberiklammerdaja/
kaugushoidik (13) elektriliselt tööriistalt eemaldada.
Paberite klammerdamine (vaata jooniseid B1−B2)
Märkus: klambrilööja klambrid on jäigemad kui tavalised
vihikuklambrid, mistõttu neid on raske paberist eemaldada.
Soovitus
Klambri pikkus
6 mm
8 mm
10 mm
12 mm
– Seadke löögijõud kõrgeimale astmele.
– Paigaldage sobiv klambririba (14).
– Klõpsake paberiklammerdaja/kaugushoidiku (13) nagad
üksteise järel paberiklammerdaja väljalõigetesse (11)
elektrilisel tööriistal.
Pange tähele, et väljalõige 1 sobib ainult paberi
klammerdamiseks.
1 609 92A 6V3 | (09.09.2022)
– Asetage paberipakk paberiklammerdajasse/
kaugushoidikusse (13) ja paigutage klambrilööja nina
klammerdatavale paberipiirkonnale.
– Suruge elektrilist tööriista tugevalt allapoole, kuni
klambrilööja nina (1) on täielikult sisse surutud.
– Survet säilitades vajutage päästikut (2).
– Pärast klambri täielikku sisselöömist vabastage
päästik (2) ja tõstke klambrilööja nina (1) paberipakilt
ära.
Klambrite löömine ühtlasele kaugusele materjali servast
(vaata jooniseid C1−C2)
Suunis: kaugushoidik (13) tuleb ühtlase kaugusega
klambrilöömiseks klõpsata väljalõigetesse (10) elektrilisel
tööriistal.
Väljalõiked 2–7 (10)
Väljalõige 2
Väljalõige 3
Väljalõige 4
Väljalõige 5
Väljalõige 6
Väljalõige 7
– Pange sisse sobiv klambririba (14) või naelariba (15).
– Klõpsake paberiklammerdaja/kaugushoidiku (13) nagad
üksteise järel väljalõigetesse (10) elektrilisel tööriistal,
mis määravad sobiva kauguse materjali servast.
Pidage silmas, et väljalõige 1 ei ole ette nähtud ühtlase
kaugusega klambrilöömiseks.
– Suruge paberiklammerdaja/kaugushoidiku (13)
painduvat alakülge elektrilise tööriista suunas, kuni see
fikseerub.
– Lükake elektrilist tööriista lapiti mööda töödeldavat
detaili, kuni töödeldava detaili serv toetub
paberiklammerdaja/kaugushoidiku (13) esiservale.
– Suruge elektrilist tööriista tugevalt allapoole, kuni
klambrilööja nina (1) on täielikult sisse surutud.
– Survet säilitades vajutage päästikut (2).
– Pärast klambri/naela täielikku sisselöömist vabastage
päästik (2) ja nihutage klambrilööja nina (1) piki
töödeldava detaili serva.
– Määrake järgmise klambri või järgmise naela asukoht.
Lehtede arv
2
(paber 80 g/m
)
Hooldus ja korrashoid
2–20
10–40
Hooldus ja puhastus
20–60
Eemaldage aku seadmest enne mis tahes töid seadme
u
30–80
kallal (nt hooldus, tarvikute vahetus jmt), samuti enne
seadme transportimist ja hoiulepanekut. Lüliti (sisse/
välja) juhuslik käsitsemine toob kaasa vigastuste ohu.
Seadme laitmatu ja ohutu töö tagamiseks hoidke
u
seade ja selle ventilatsiooniavad puhtad.
Kaugus
1 cm
3 cm
5 cm
7 cm
9 cm
11 cm
Bosch Power Tools
