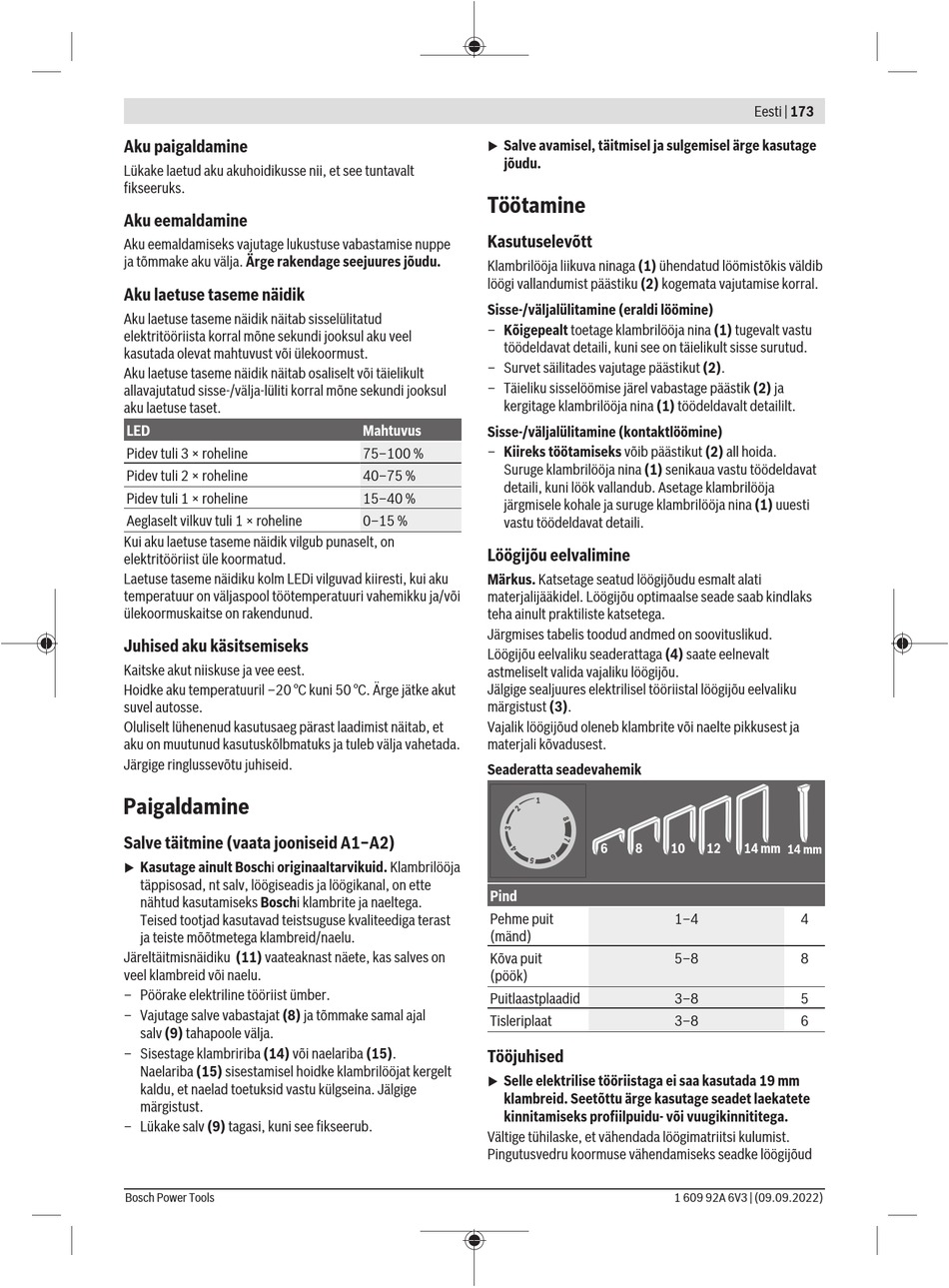

Bosch UniversalTacker 18V-14 Originalbetriebsanleitung Seite 173

Aku paigaldamine
Lükake laetud aku akuhoidikusse nii, et see tuntavalt
fikseeruks.
Aku eemaldamine
Aku eemaldamiseks vajutage lukustuse vabastamise nuppe
ja tõmmake aku välja. Ärge rakendage seejuures jõudu.
Aku laetuse taseme näidik
Aku laetuse taseme näidik näitab sisselülitatud
elektritööriista korral mõne sekundi jooksul aku veel
kasutada olevat mahtuvust või ülekoormust.
Aku laetuse taseme näidik näitab osaliselt või täielikult
allavajutatud sisse-/välja-lüliti korral mõne sekundi jooksul
aku laetuse taset.
LED
Pidev tuli 3 × roheline
Pidev tuli 2 × roheline
Pidev tuli 1 × roheline
Aeglaselt vilkuv tuli 1 × roheline
Kui aku laetuse taseme näidik vilgub punaselt, on
elektritööriist üle koormatud.
Laetuse taseme näidiku kolm LEDi vilguvad kiiresti, kui aku
temperatuur on väljaspool töötemperatuuri vahemikku ja/või
ülekoormuskaitse on rakendunud.
Juhised aku käsitsemiseks
Kaitske akut niiskuse ja vee eest.
Hoidke aku temperatuuril –20 °C kuni 50 °C. Ärge jätke akut
suvel autosse.
Oluliselt lühenenud kasutusaeg pärast laadimist näitab, et
aku on muutunud kasutuskõlbmatuks ja tuleb välja vahetada.
Järgige ringlussevõtu juhiseid.
Paigaldamine
Salve täitmine (vaata jooniseid A1−A2)
Kasutage ainult Boschi originaaltarvikuid. Klambrilööja
u
täppisosad, nt salv, löögiseadis ja löögikanal, on ette
nähtud kasutamiseks Boschi klambrite ja naeltega.
Teised tootjad kasutavad teistsuguse kvaliteediga terast
ja teiste mõõtmetega klambreid/naelu.
Järeltäitmisnäidiku (11) vaateaknast näete, kas salves on
veel klambreid või naelu.
– Pöörake elektriline tööriist ümber.
– Vajutage salve vabastajat (8) ja tõmmake samal ajal
salv (9) tahapoole välja.
– Sisestage klambririba (14) või naelariba (15).
Naelariba (15) sisestamisel hoidke klambrilööjat kergelt
kaldu, et naelad toetuksid vastu külgseina. Jälgige
märgistust.
– Lükake salv (9) tagasi, kuni see fikseerub.
Bosch Power Tools
Salve avamisel, täitmisel ja sulgemisel ärge kasutage
u
jõudu.
Töötamine
Kasutuselevõtt
Klambrilööja liikuva ninaga (1) ühendatud löömistõkis väldib
löögi vallandumist päästiku (2) kogemata vajutamise korral.
Sisse-/väljalülitamine (eraldi löömine)
– Kõigepealt toetage klambrilööja nina (1) tugevalt vastu
töödeldavat detaili, kuni see on täielikult sisse surutud.
– Survet säilitades vajutage päästikut (2).
– Täieliku sisselöömise järel vabastage päästik (2) ja
kergitage klambrilööja nina (1) töödeldavalt detaililt.
Mahtuvus
Sisse-/väljalülitamine (kontaktlöömine)
– Kiireks töötamiseks võib päästikut (2) all hoida.
75–100 %
Suruge klambrilööja nina (1) senikaua vastu töödeldavat
40–75 %
detaili, kuni löök vallandub. Asetage klambrilööja
15–40 %
järgmisele kohale ja suruge klambrilööja nina (1) uuesti
0–15 %
vastu töödeldavat detaili.
Löögijõu eelvalimine
Märkus. Katsetage seatud löögijõudu esmalt alati
materjalijääkidel. Löögijõu optimaalse seade saab kindlaks
teha ainult praktiliste katsetega.
Järgmises tabelis toodud andmed on soovituslikud.
Löögijõu eelvaliku seaderattaga (4) saate eelnevalt
astmeliselt valida vajaliku löögijõu.
Jälgige sealjuures elektrilisel tööriistal löögijõu eelvaliku
märgistust (3).
Vajalik löögijõud oleneb klambrite või naelte pikkusest ja
materjali kõvadusest.
Seaderatta seadevahemik
Pind
Pehme puit
(mänd)
Kõva puit
(pöök)
Puitlaastplaadid
Tisleriplaat
Tööjuhised
Selle elektrilise tööriistaga ei saa kasutada 19 mm
u
klambreid. Seetõttu ärge kasutage seadet laekatete
kinnitamiseks profiilpuidu- või vuugikinnititega.
Vältige tühilaske, et vähendada löögimatriitsi kulumist.
Pingutusvedru koormuse vähendamiseks seadke löögijõud
Eesti | 173
6 8 10 12 14 mm
1–4
5–8
3–8
3–8
