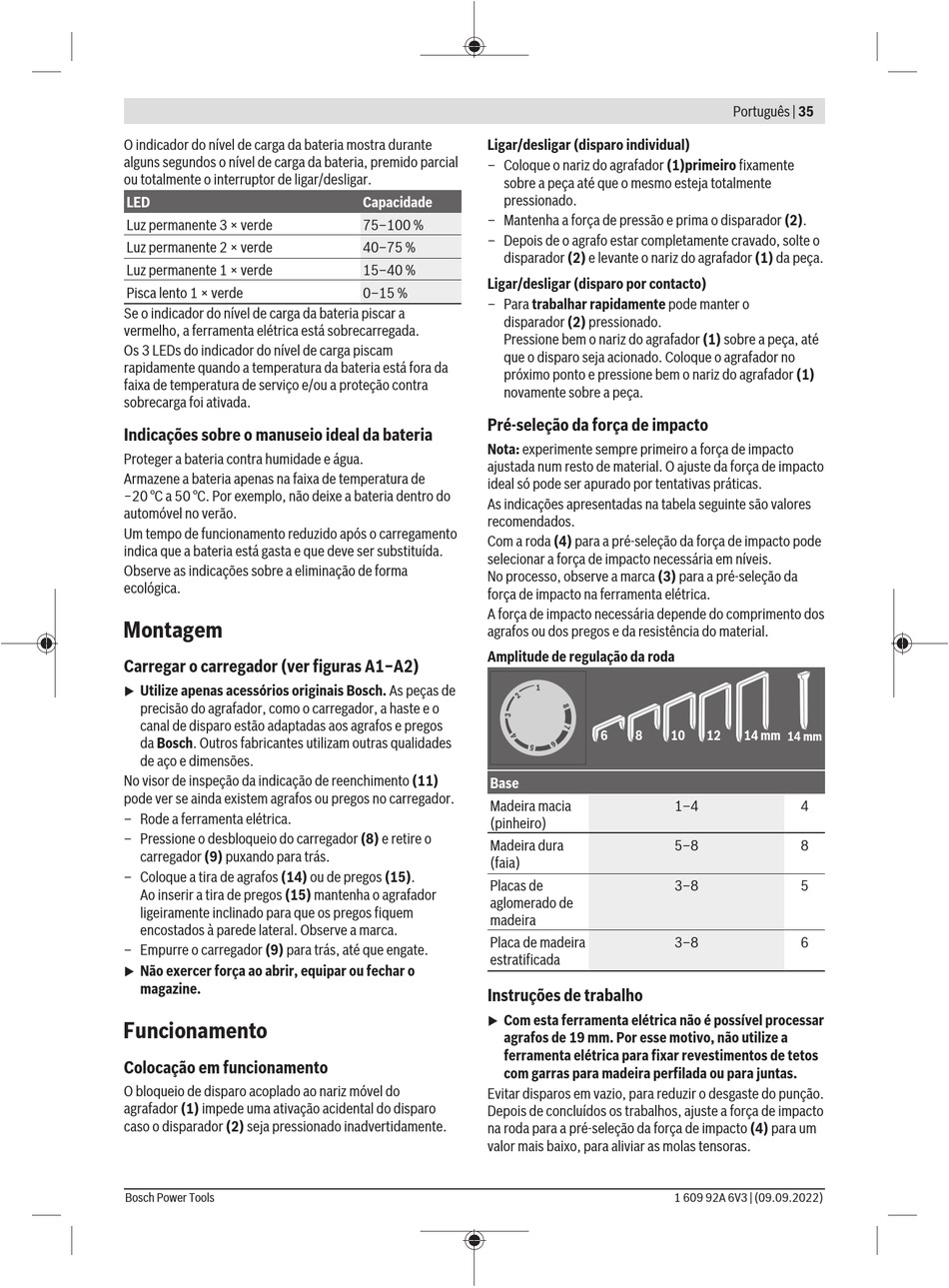

Bosch UniversalTacker 18V-14 Originalbetriebsanleitung Seite 35

O indicador do nível de carga da bateria mostra durante
alguns segundos o nível de carga da bateria, premido parcial
ou totalmente o interruptor de ligar/desligar.
LED
Luz permanente 3 × verde
Luz permanente 2 × verde
Luz permanente 1 × verde
Pisca lento 1 × verde
Se o indicador do nível de carga da bateria piscar a
vermelho, a ferramenta elétrica está sobrecarregada.
Os 3 LEDs do indicador do nível de carga piscam
rapidamente quando a temperatura da bateria está fora da
faixa de temperatura de serviço e/ou a proteção contra
sobrecarga foi ativada.
Indicações sobre o manuseio ideal da bateria
Proteger a bateria contra humidade e água.
Armazene a bateria apenas na faixa de temperatura de
−20 °C a 50 °C. Por exemplo, não deixe a bateria dentro do
automóvel no verão.
Um tempo de funcionamento reduzido após o carregamento
indica que a bateria está gasta e que deve ser substituída.
Observe as indicações sobre a eliminação de forma
ecológica.
Montagem
Carregar o carregador (ver figuras A1−A2)
Utilize apenas acessórios originais Bosch. As peças de
u
precisão do agrafador, como o carregador, a haste e o
canal de disparo estão adaptadas aos agrafos e pregos
da Bosch. Outros fabricantes utilizam outras qualidades
de aço e dimensões.
No visor de inspeção da indicação de reenchimento (11)
pode ver se ainda existem agrafos ou pregos no carregador.
– Rode a ferramenta elétrica.
– Pressione o desbloqueio do carregador (8) e retire o
carregador (9) puxando para trás.
– Coloque a tira de agrafos (14) ou de pregos (15).
Ao inserir a tira de pregos (15) mantenha o agrafador
ligeiramente inclinado para que os pregos fiquem
encostados à parede lateral. Observe a marca.
– Empurre o carregador (9) para trás, até que engate.
Não exercer força ao abrir, equipar ou fechar o
u
magazine.
Funcionamento
Colocação em funcionamento
O bloqueio de disparo acoplado ao nariz móvel do
agrafador (1) impede uma ativação acidental do disparo
caso o disparador (2) seja pressionado inadvertidamente.
Bosch Power Tools
Ligar/desligar (disparo individual)
– Coloque o nariz do agrafador (1)primeiro fixamente
sobre a peça até que o mesmo esteja totalmente
pressionado.
Capacidade
– Mantenha a força de pressão e prima o disparador (2).
75–100 %
– Depois de o agrafo estar completamente cravado, solte o
40–75 %
disparador (2) e levante o nariz do agrafador (1) da peça.
15–40 %
Ligar/desligar (disparo por contacto)
0–15 %
– Para trabalhar rapidamente pode manter o
disparador (2) pressionado.
Pressione bem o nariz do agrafador (1) sobre a peça, até
que o disparo seja acionado. Coloque o agrafador no
próximo ponto e pressione bem o nariz do agrafador (1)
novamente sobre a peça.
Pré-seleção da força de impacto
Nota: experimente sempre primeiro a força de impacto
ajustada num resto de material. O ajuste da força de impacto
ideal só pode ser apurado por tentativas práticas.
As indicações apresentadas na tabela seguinte são valores
recomendados.
Com a roda (4) para a pré-seleção da força de impacto pode
selecionar a força de impacto necessária em níveis.
No processo, observe a marca (3) para a pré-seleção da
força de impacto na ferramenta elétrica.
A força de impacto necessária depende do comprimento dos
agrafos ou dos pregos e da resistência do material.
Amplitude de regulação da roda
Base
Madeira macia
(pinheiro)
Madeira dura
(faia)
Placas de
aglomerado de
madeira
Placa de madeira
estratificada
Instruções de trabalho
Com esta ferramenta elétrica não é possível processar
u
agrafos de 19 mm. Por esse motivo, não utilize a
ferramenta elétrica para fixar revestimentos de tetos
com garras para madeira perfilada ou para juntas.
Evitar disparos em vazio, para reduzir o desgaste do punção.
Depois de concluídos os trabalhos, ajuste a força de impacto
na roda para a pré-seleção da força de impacto (4) para um
valor mais baixo, para aliviar as molas tensoras.
Português | 35
6 8 10 12 14 mm
1–4
5–8
3–8
3–8
1 609 92A 6V3 | (09.09.2022)
14 mm
4
8
5
6
