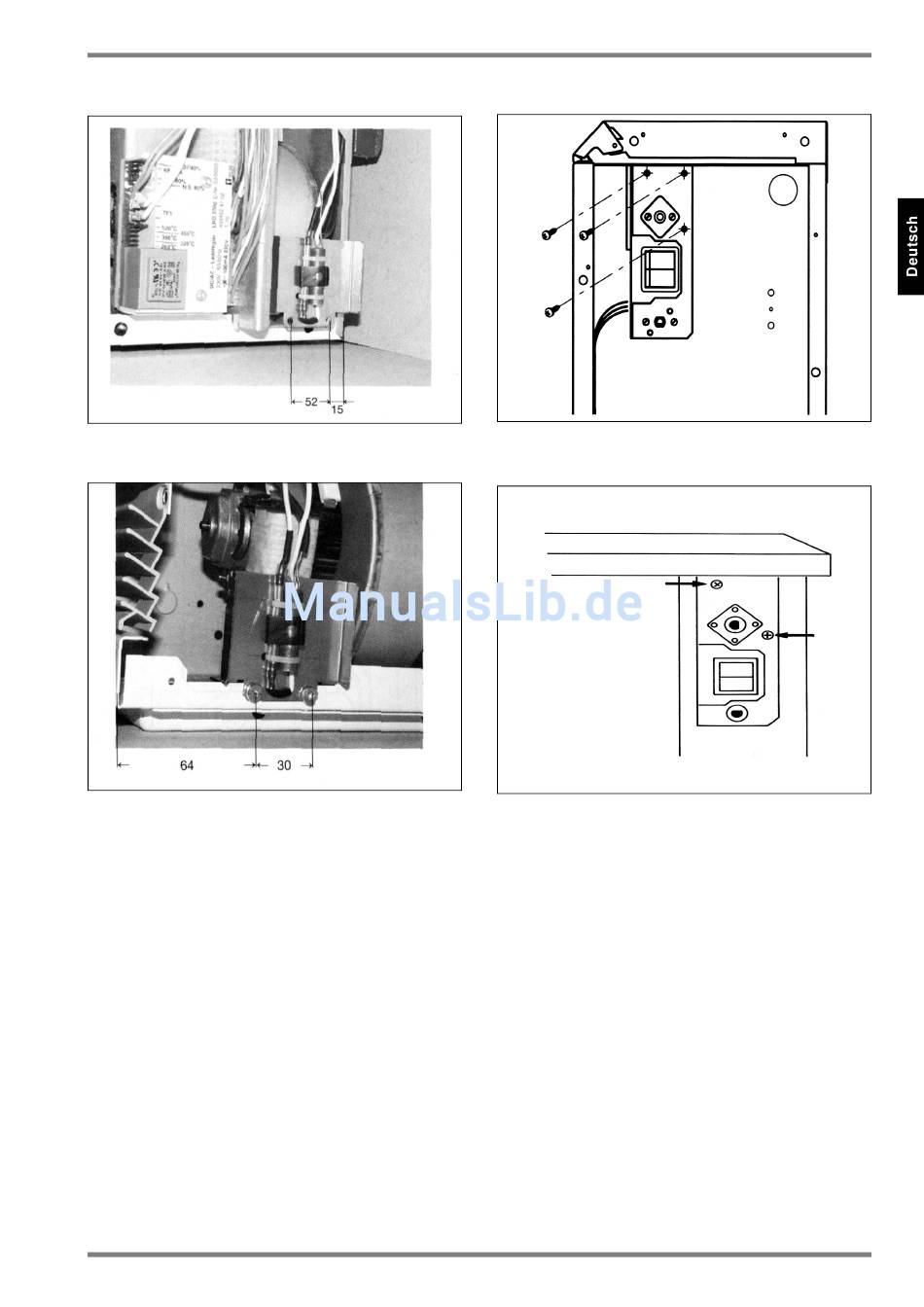

Abb. 3: Fühlerposition
Abb. 4: Fühlerposition
3.3
Einbau des Raumtemperaturreglers
Raumtemperaturreglerblech am Halteblech des Aufla-
dereglers anschrauben. Abb.5 und 6
Bei Auftreten von Montagetoleranzen können Unter-
legscheiben (Beipack) unter das Raumtemperaturreg-
lerblech eingelegt werden.
www.dimplex.de
ESF ... K, ESFZ ... K
FSD ..., FZD ...
VNDi ..., VTDi ...,VFR
459270.66.03 · 07/14/C
Abb. 5: Halteblech am Kompakt- Wärmespeicher
Abb. 6: Halteblech am Wärmespeicher-Baureihe niedrig/tief
3.4
Elektrischer Anschluss des Raumtemperatur-
reglers
Zweipolige Klemme (A) des Geräteeinbausatzes an
der Anschlussleiste des Wärmespeichers befestigen.
Gekennzeichneten Anschlussleitungen des Geräteein-
bausatzes gemäß Schaltbild an der unteren Klemm-
leiste des Wärmespeichers anklemmen. (Abb.7 und
Abb.8)
Der Anschluss an das Netz ist entsprechend dem
Schaltplan des Raumtemperaturreglers vorzunehmen.
Beachten Sie, dass der ankommende Außenleiter L
auf der von Ihnen eingebauten 2-poligen Klemme L an-
zuschließen ist. (Abb.9 und Abb.10)
RTEV 99
DE-5
