RTEV 99

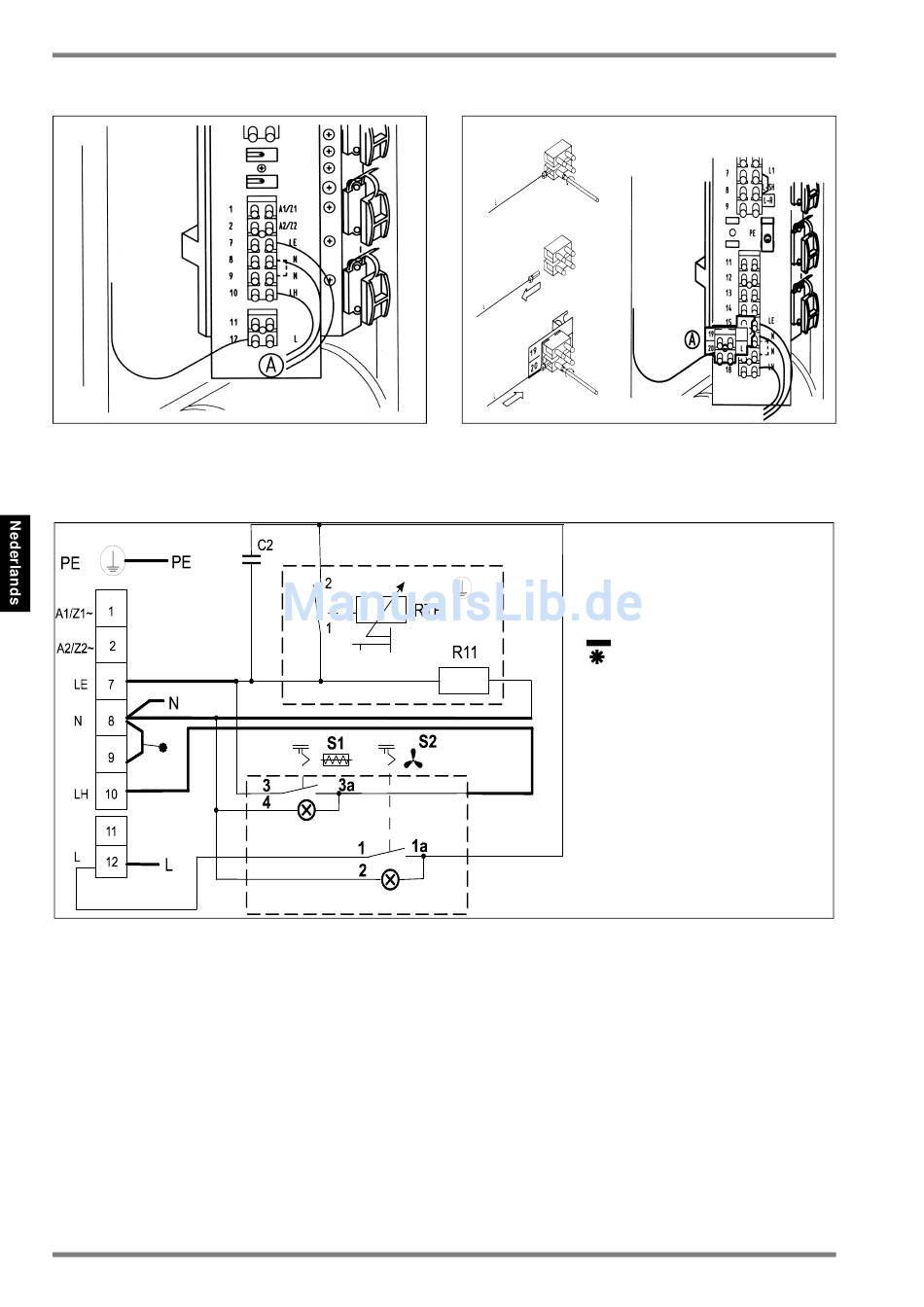

Afb. 7: inbouw in toestelreeks: ESS...K, ESF...K, ESFZ...K,
3.5

Voedingsnetaansluiting

Afb. 9: voedingsnetaansluiting voor ESS...K, ESF...K, ESFZ...K, VFMi...
NL-22
VFMi...
459270.66.03 · 07/14/C
Afb. 8: inbouw in toestelreeks: VFDi...,VNDi.., VTDi.., FSD..,
RTR - temperatuurregelaar
C2 - ontstoringscondensator
R10 - voorweerstand
R11 - verwarmingsweerstand
S1 - schakelaar hulpverwarming
S2 - schakelaar net aan/uit
- Aansluiting van de installateur
afhankelijk van het model
FZD.., VFR..,
