Fig.7: Montage dans les modèles d'appareils :
ESS...K, ESF...K, ESFZ...K, VFMi...
3.5

Branchement secteur

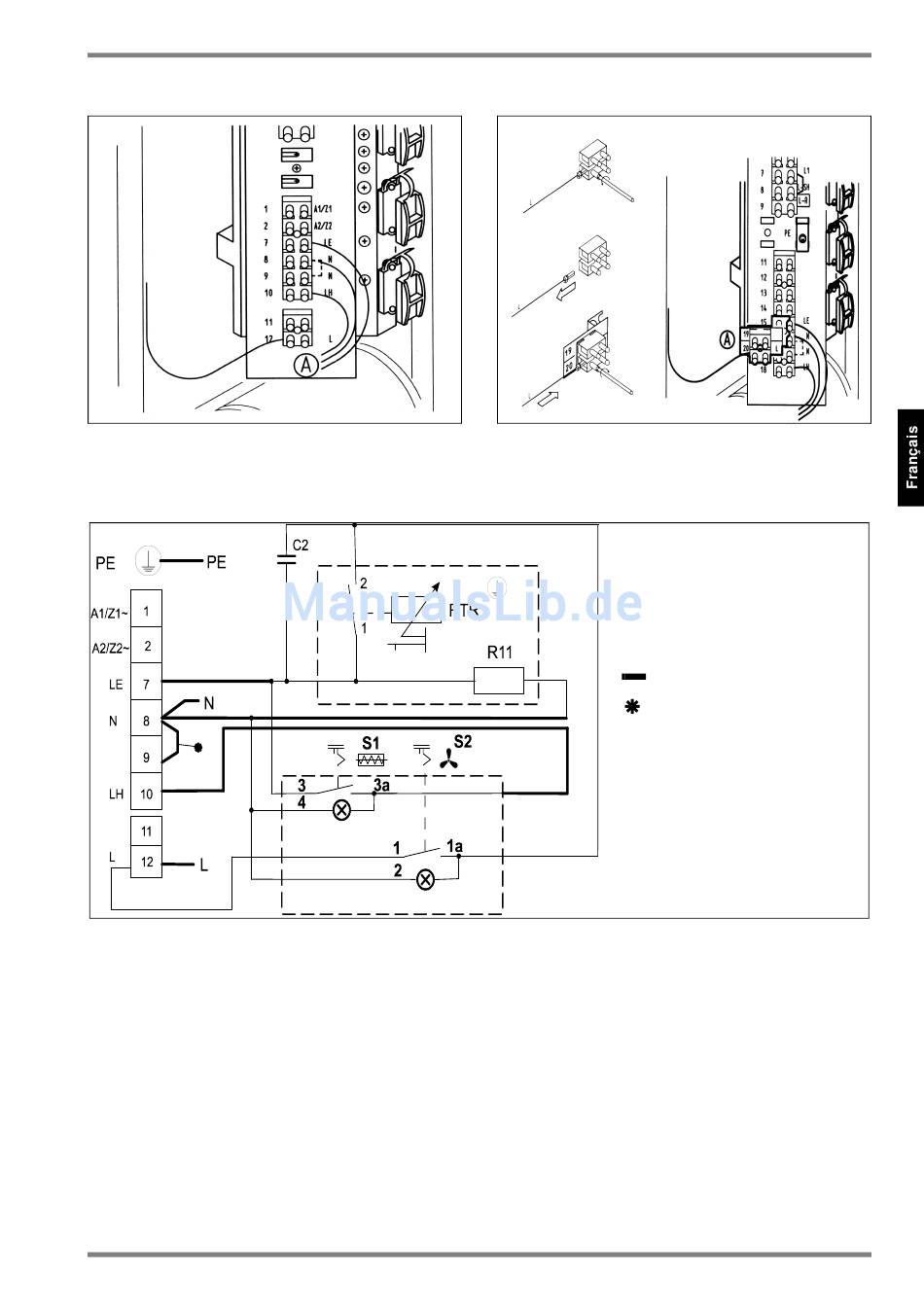

Fig.9: Branchement secteur pour les modèles ESS...K, ESF...K, ESFZ...K, VFMi...
www.dimplex.de/fr
Fig.8: Montage
VFDi...,VNDi.., VTDi.., FSD.., FZD.., VFR..,
459270.66.03 · 07/14/C
dans les modèles d'appareils :
RTR - régulateur de température
C2 - condensateur antiparasite
R10 - résistance avant
R11 - résistance chauffante
S1 - interrupteur pour l'élément
chauffant d'appoint
S2 - interrupteur Marche/Arrêt
pour l'alimentation
- raccordement effectué
par l'installateur
Varie suivant le modèle
RTEV 99
