Einstellungen
Das Anzeigegerät verfügt über eine benutzerführende Menütechnik. Folgen Sie bitte
den Anweisungen im jeweiligen Anzeigefeld.

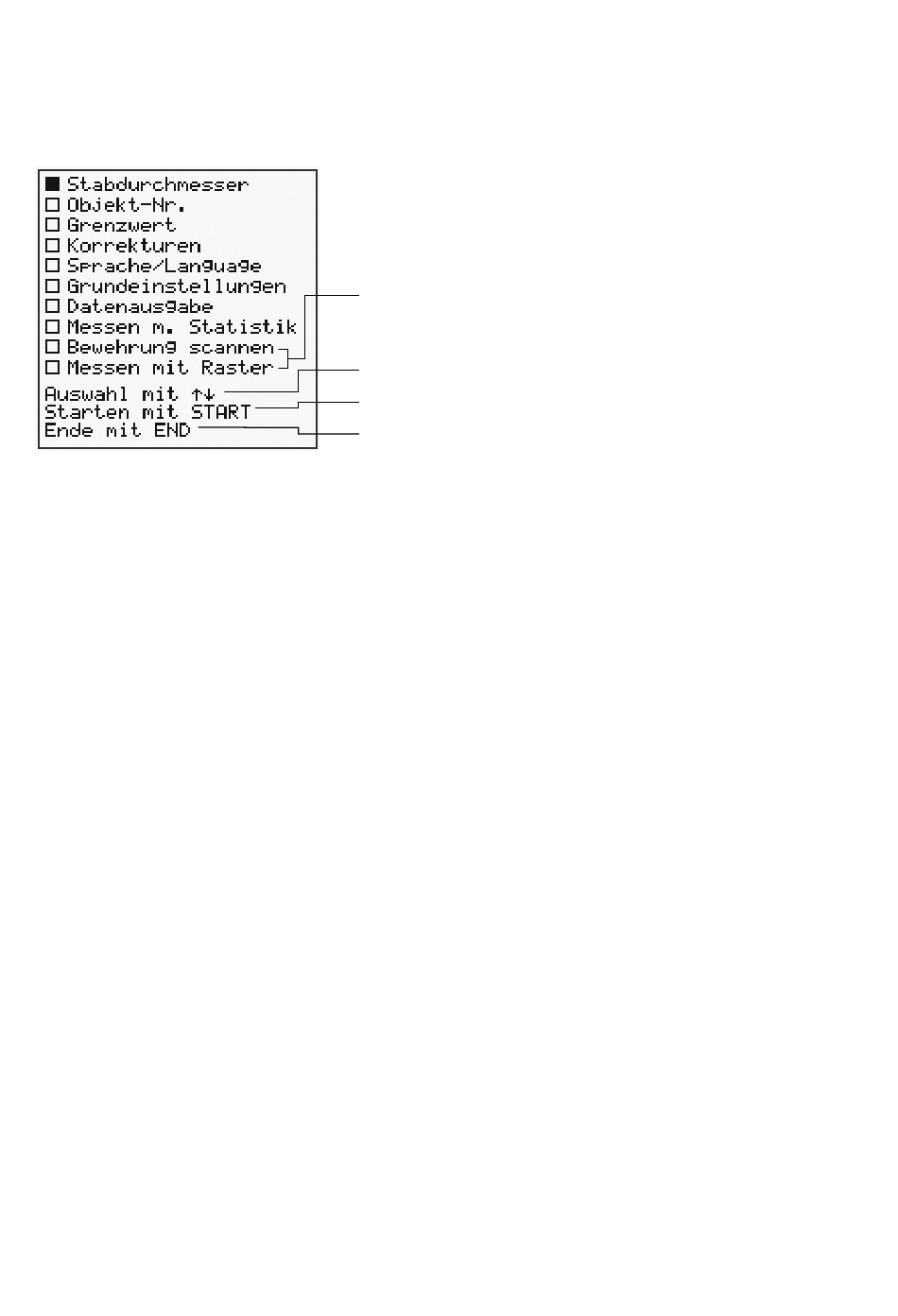

Nachdem Sie die Taste MENU gedrückt haben, erscheint das Hauptmenü im Display:
Fig. 4.1
Hauptmenü
4.1
Stabdurchmesser
Die Einstellung des am Bauwerk vorhandenen Stab-durchmessers ermöglicht eine
gute Grundgenauigkeit der Deckungswerte. Als voreingestellten Wert empfehlen wir
16 mm oder #5. Die Stabdurchmessereinstellung kann im Metrischen oder im US
System gemacht werden.
Metrisches System
Die Abstufung der Stabgrössen ist in mm vorhanden. Damit können die
Stabeinstellungen gemäss verschiedenen Normen gemacht werden. Das Gerät zeigt
Betondeckungen und Längenmasse in [mm] bzw. [m] an.
US Masssystem
In diesem System werden die Stabgrössen mit Nummern bezeichnet. Die Nummer
gibt an, wie viele Achtel eines Zolls der Durchmesser beträgt. In diesem Modus wer-
den die Betondeckung und Längenmasse in Zoll bzw. Fuss angezeigt.
Beispiel: «Bar size #5» entspricht einem Durchmesser von 5/8" (15.9 mm).
Die Masseinheit wählen Sie, indem Sie am Anzeige-gerät die Taste MENU drücke und
anschliessend «Grundeinstellung» und «Einheit» anwählen.
4.2
Objektnummer
Die Messwerte können unter Objektnummern gespeichert werden.
Die erste Ziffer der 6-stelligen Objektnummer wird nach der Wahl der Messfunktion
automatisch mit der folgenden Zahl überschrieben:
•
1 bei «Messen mit Statistik»
•
2 bei «Bewehrung scannen»
•
3 bei «Messen mit Raster»
4.3
Grenzwert
Die Beschreibung dazu finden Sie unter «Messen mit Statistik» auf Seite 10 und «Zu
geringe Betondeckung aufspüren» auf Seite 13.
nur Modell SCANLOG
Menüzeile wählen
gewählte Zeile aufrufen
Messbild der gewählten
Funktion aufrufen
