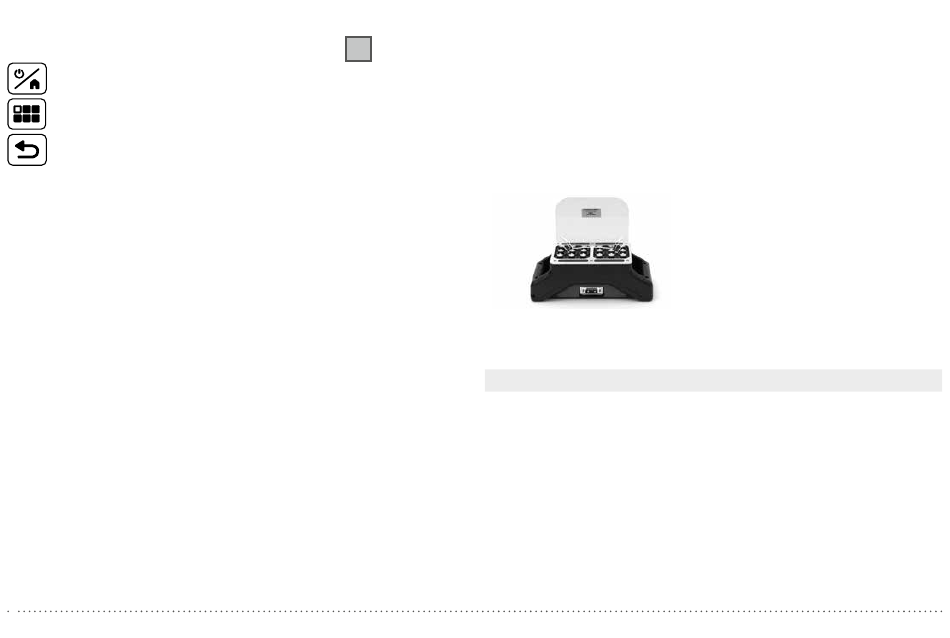

Tasten
Schutzabdeckung öffnen.
Oben rechts am Bildschirm befinden sich drei Tasten 2 (siehe Seite 3).
Ein-/Aus-Taste – Zum Einschalten drücken. Zum Ausschalten
länger gedrückt halten.
Softkey – Aktivieren oder Deaktivieren des Vollbildmodus oder
Öffnen eines PDF-Dokuments, z. B. der Bedienungsanleitung.
Zurücktaste – Rückkehr zur vorherigen Anzeige.
3.2 Hauptmenü
Beim Einschalten wird das Hauptmenü angezeigt. Auf alle Funktionen
kann direkt über den Touchscreen zugegriffen werden. Rückkehr zum
vorhergehenden Menü durch Drücken der Zurücktaste oder des Symbols
„Zurück" (Pfeil) oben links am Touchscreen.
Messung: Anwendungsspezifische Messanzeige.
Einstellungen: Für anwendungsspezifische Einstellungen.
Explorer: Dateiverwaltung zur Anzeige auf dem Gerät
gespeicherter Messwerte.
System: Für Systemeinstellungen wie Sprache,
Anzeigeoptionen und Energiesparmodus.
Information:
Informationen über das Gerät und
Bedienungsanleitung.
Exit: Gerät ausschalten.
3.3

Einstellungen

Scrollen Sie auf dem Bildschirm auf und ab, indem Sie Ihren Finger auf
und ab bewegen. Die aktuelle Einstellung wird auf der rechten Seite an-
gezeigt. Klicken Sie auf ein Element, um es anzupassen.
8
Schallkopf
Angeschlossener Schallkopf
Ein angeschlossener Impuls-Echo-Schallkopf wird automatisch erkannt.
Schallkopf prüfen
Jeder einzelne Trockenkontakt-Schallkopf kann auf korrekte Funktion
geprüft werden.
Aus der Grafik rechts am Bildschirm geht hervor, welches Schallkopfpaar
geprüft werden soll (blau hinterlegt). Impuls-Echo-Kontaktprüfer (E) wie
abgebildet auf das Schallkopfpaar drücken.
Auswertung von A-Scans
Echo-Tracking
Dies ist besonders praktisch, wenn die Plattendicke rasch ablesbar sein soll.
Zur Analyse komplexer Objekte mit internen Defekten, Rohren und Beweh-
rungsstäben wird die Durchführung eines vollständigen B-Scans empfohlen.
Gate aktivieren
Die Gate-Funktion dient dazu, das korrekte Echo in einem bestimmten Ab-
schnitt des A-Scans zu suchen. Sie wird in den Messmodi Abstand, Impuls-
geschwindigkeit und Flächenscan verwendet. Siehe Abschnitt „3.5 Measu-
rement Modes".
Bei erfolgreicher Prüfung wird das Schall-
kopfpaar grün hinterlegt dargestellt.
Nun wird das nächste zu prüfende
Schallkopfpaar blau hinterlegt angezeigt.
Fortfahren, bis alle Schallkopfpaare ge-
prüft sind.
Falls ein Kontaktpaar die Prüfung nicht
besteht, kann diese wiederholt werden,
bevor fortgefahren wird.
