4.4
Korrekturen
Nachbarstab-Korrektur
Dieser Modus findet vor allem bei der Bestimmung des Stabdurchmessers von eng
angeordneten parallelen Stäben Verwendung.
Es gibt Bauwerke, wo die Bewehrung enger angeordnet ist, als in der Tab. 5.2 ange-
geben. Unter dem Einfluss dieser Stäbe wird bei einer Messung die Betondeckung
zu klein und der Durchmesser zu gross angezeigt. Für solche Situationen besteht
eine Korrek turmöglichkeit. Dies gilt jedoch nur für die parallelen Stäbe auf beiden
Seiten. Die quer dazu verlaufenden Stäbe müssen in der Tab. 5.2 aufgeführten
Mindestabstände aufweisen.
Geben Sie den zuvor durch Orten bestimmten Stababstand hier ein. Siehe «Messen
mit Statistik» auf Seite 10, «Zu geringe Betondeckung aufspüren» auf Seite 13, «B.
Durchmesserbestimmung mit Korrektur» auf Seite 14, «Bewehrung mit CyberScan
sichtbar machen» auf Seite 15 und «Messen mit Raster» auf Seite 18.
2-Lagen-Korrektur
Dieser Modus findet Verwendung bei der Deckungsmessung von engen rechtwink-
ligen Standard-Staban-ordnungen. Bei diesen Anordnungen kann dadurch eine
genauere Deckungsanzeige erreicht werden. Die eng liegenden Bewehrungsstäbe
bewirken ein zu grosses Messsignal, welches auf diese Art korrigiert werden kann.
Wählen Sie die Stababstände a und b, die Sie zuvor durch Orten ermittelt haben. Die
Stabdurchmesser können in einigen Fällen nicht mit dem Profometer 5 + bestimmt
werden und müssen, falls nicht bekannt, durch vorheriges Aufstemmen des Betons
ermittelt werden. Der Durchmesser wird automatisch auf 16mm eingestellt.
Dieser Modus ist nur in der Messfunktion «Messen mit Statistik» wirksam.

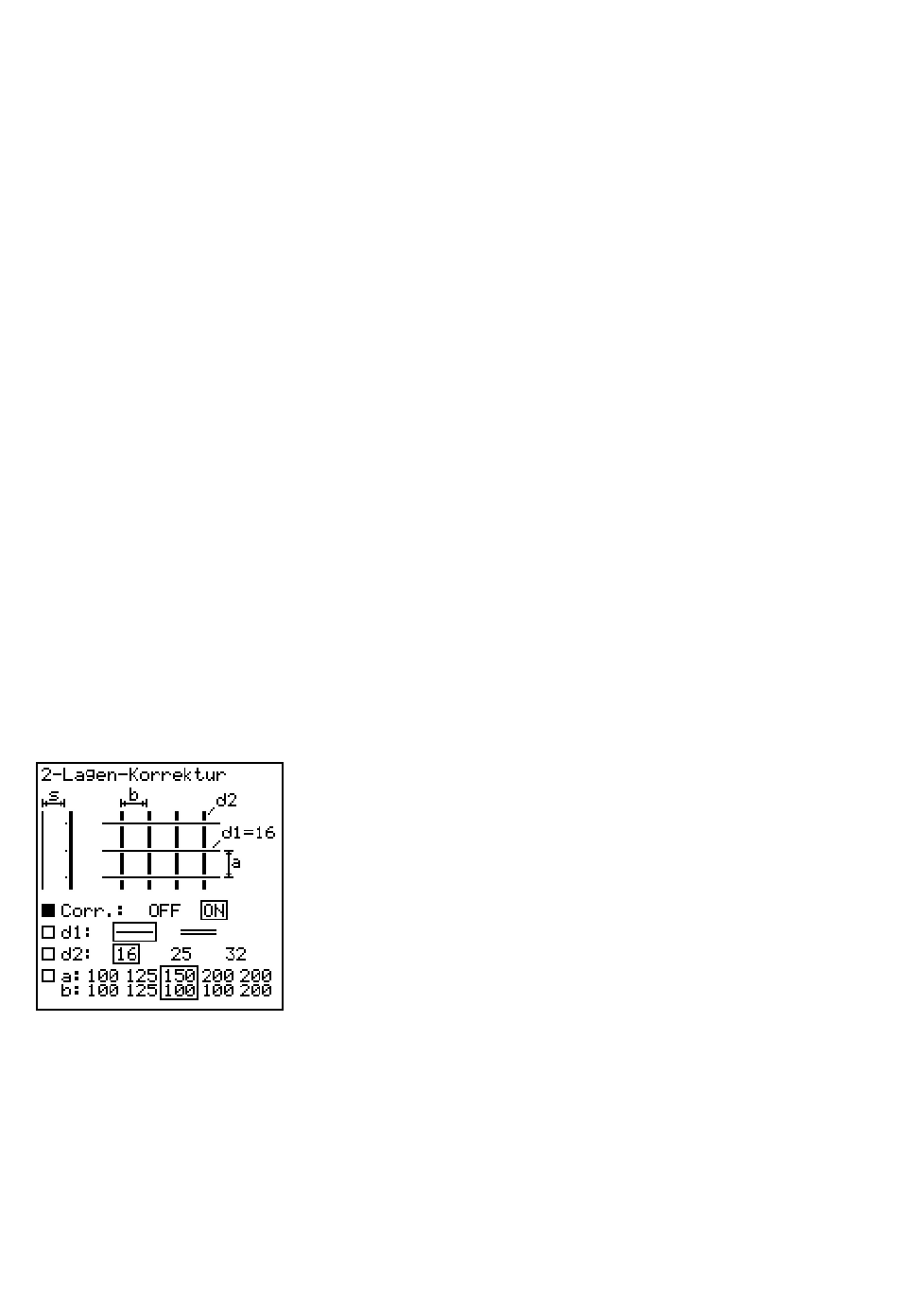

Fig. 4.2 2-Lagen Korrektur
4.5
Sprache
Sie können wählen, in welcher Sprache die Texte im Display angezeigt werden sollen.
4.6
Grundeinstellungen
Sie können die folgenden Einstellungen vornehmen:
•
Einheit
Wenn Sie «mm» wählen, können Sie die Stabdurch-messereinstellungen in mm
machen und die Resultate werden in mm bzw. m angezeigt. Wenn Sie «inch»
8
