5.3
Bestimmung des Stabdurchmessers
5.3.1
Mit Bindedrähten verbundene Bewehrungsstäbe
A.
Durchmesserbestimmung ohne Korrektur
Für eine genaue Bestimmung des Stabdurchmessers ist es wichtig, dass keine unbe-
merkten Einflüsse das Resul tat verfälschen. Am Bauwerk ist deshalb für die Messung
eine Stelle auszuwählen, an der genügend Abstand zu den benachbarten Stäben vor-
handen ist. Sind die Abstände kleiner, wird das Resultat zu gross.
Für die Messung des Stabdurchmessers in der ersten und zweiten Lage sind die
Mindestabstände a und b gemäss Tabelle 5.2 erforderlich.
•
Wählen Sie die Funktion «Messen mit Statistik».
•
Führen Sie den RESET-Vorgang durch. Sehen Sie dazu unter «RESET-Vorgang»
auf Seite 11.
•
Platzieren Sie die Sonde parallel über dem Stab und drücken Sie anschliessend die
Taste ↑.
•
Der gemessene Stabdurchmesser d=... wird in mm oder inch angezeigt.

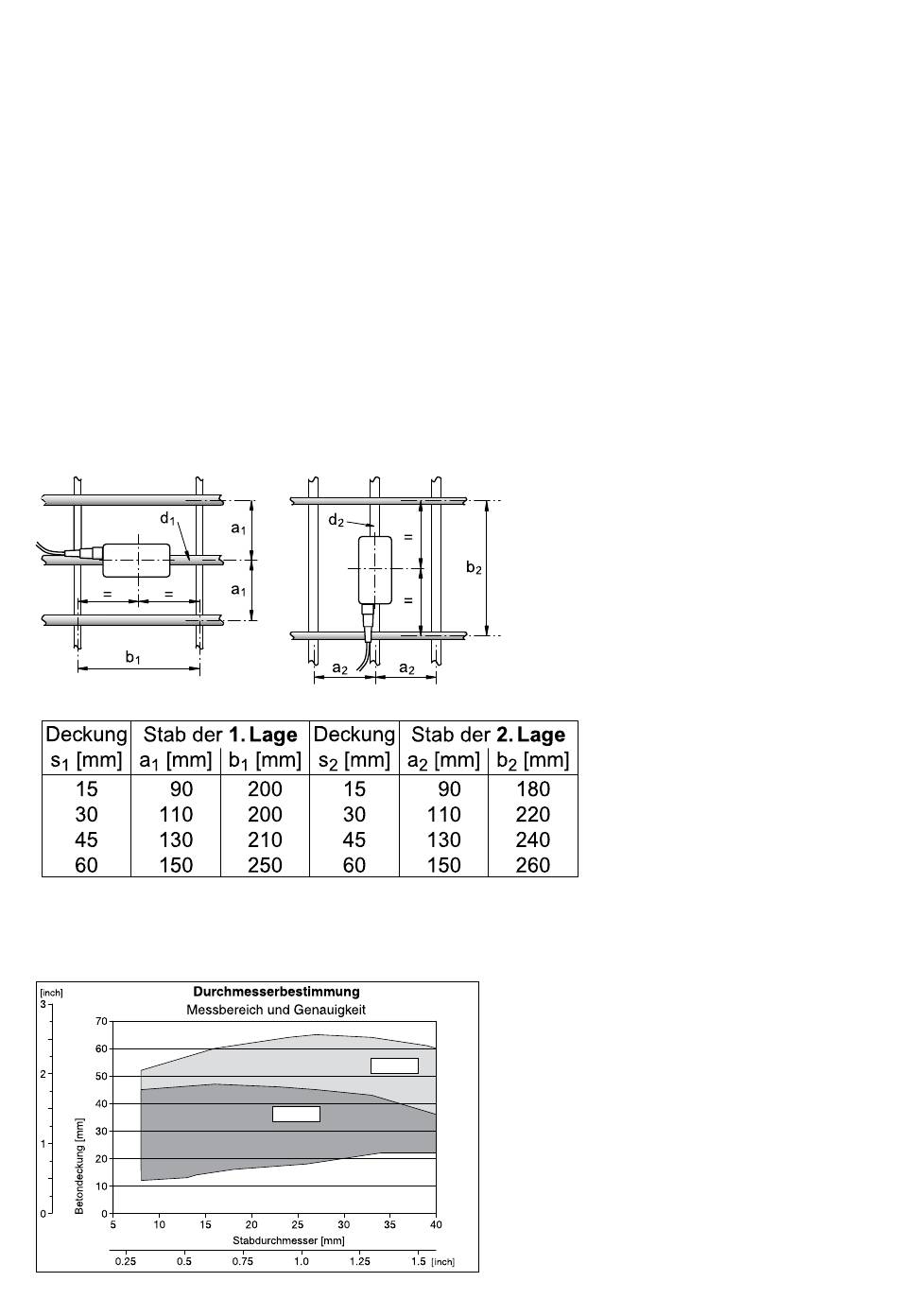

Fig. 5.3
Stab der 1. Lage
Tab. 5.2
Mindestabstände der Stäbe in der 1. und 2. Lage
Bei Einhaltung der Mindestabstände kann mit einer Genauigkeit wie in Fig. 5.5 darge-
stellt gemessen werden.
Fig. 5.5
Durchmesserbestimmung
Fig. 5.4
± 1.5mm
± 1.0mm
Stab der 2. Lage
14
