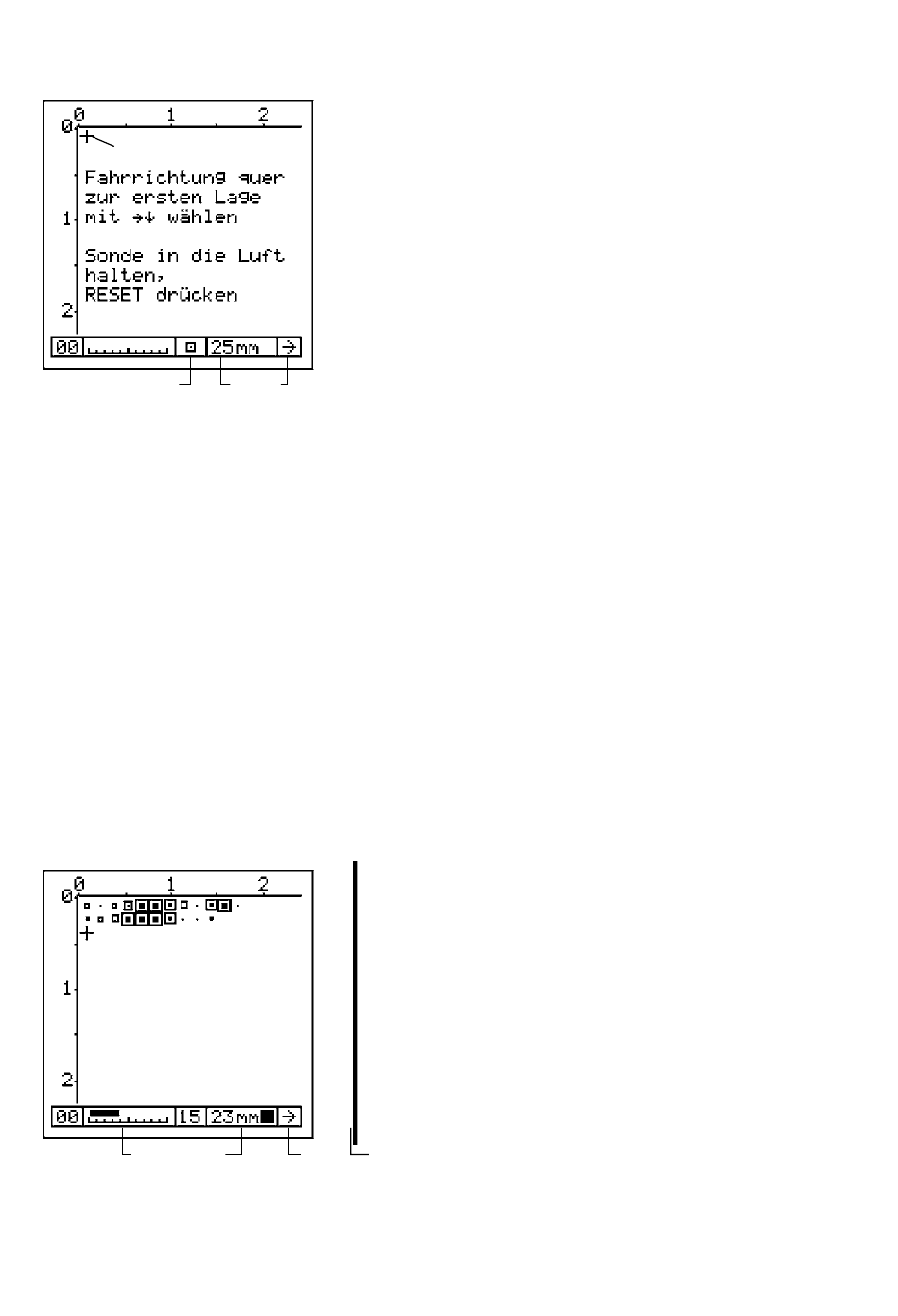

Nachdem Sie die Taste END gedrückt haben, erscheint im Display die linke obere
Ecke der Messfläche:
1
5
4
Fig. 5.15
Messfläche vor dem Messen
Legende:
1 Cursor:
Durch kurzzeitigen Druck auf die Tasten ↑, ↓,←,→ wird der Cursor schrittweise
bewegt. Durch dauernden Druck auf die Tasten ↑, ↓,←,→ können Sie zu den
nächsten Seiten springen.
2 Pfeil:
zeigt die Messrichtung an. Mit den Tasten ↑, ↓,←,→, kann die Messrichtung geän-
dert werden.
3 Aktuelle Betondeckung
4 Graustufensymbol der aktuellen Deckung
5 Ab 10 m in x-Richtung erscheint hier 10 usw.
•
Befolgen Sie die Anweisungen im Display von Fig. 5.15, bevor Sie mit der Messung
beginnen.
Überfahren der Messfläche mit Darstellung der Betondeckungen
6
7
Fig. 5.16
Messfläche nach dem Messen
Die x-/y-Koordinaten sind in [m] bzw. [ft] angegeben.
Eine Seite enthält 16 x 15 Messwerte, die in
Graustufen dargestellt und gespeichert werden. Im
Speicher ist Platz für 500 Seiten. Die Anzahl der noch
freien Seiten wird im Messbild angezeigt (siehe Fig.
5.13).
3 2
8
9
Legende:
6 Anzeige der Fahrgeschwindigkeit. Der
Fliessbalken muss sich innerhalb der
Skala befinden.
7 Kleinste gemessene Betondeckung
8 Aktuelle Betondeckung
9 Symbol für Fahren und Scannen
