Betondeckungen der 1. und 2. Lage
vorgewählter Stabdurchmesser
y-Meterskala

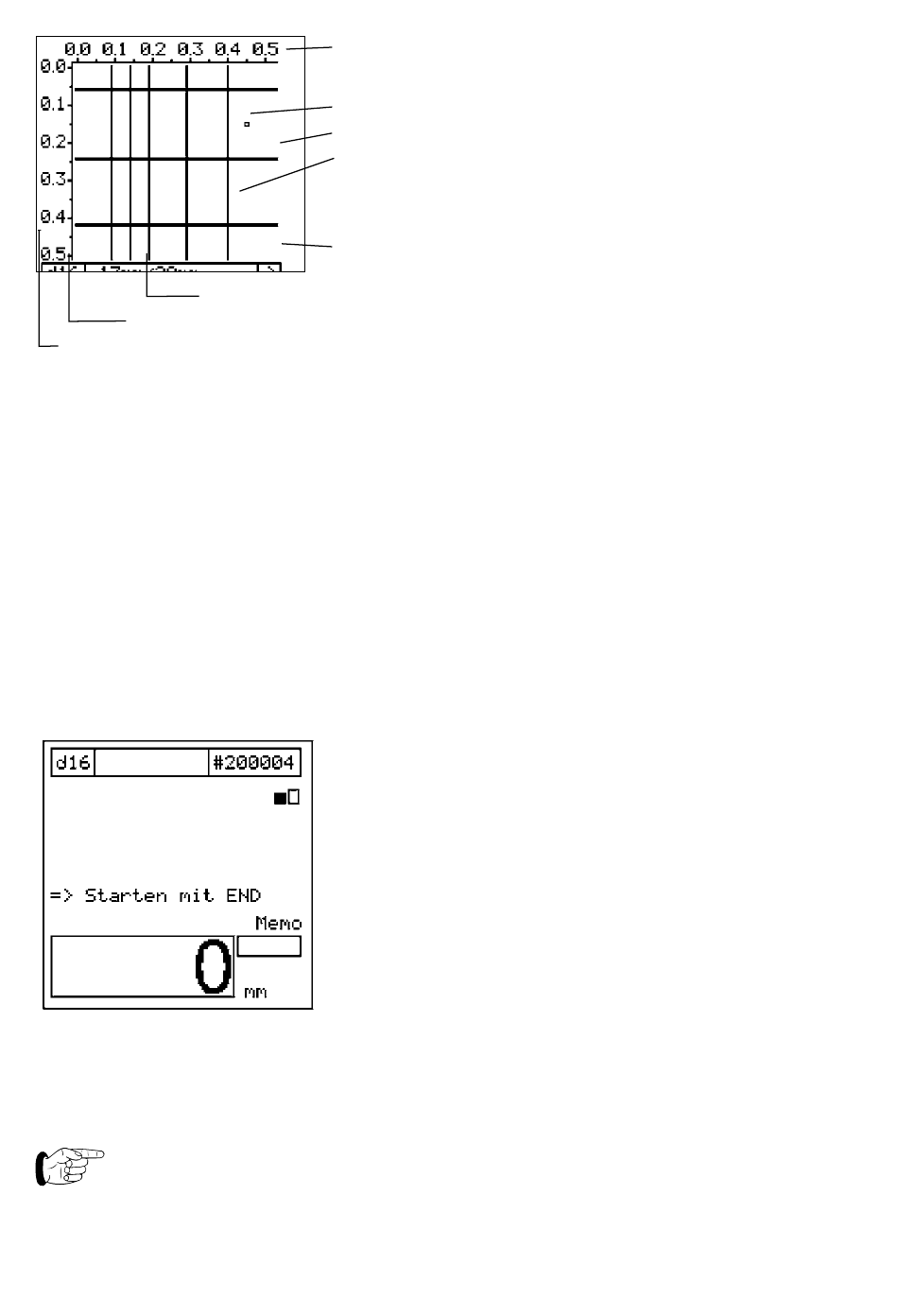

Fig. 5.6
Beispiel für ein gemessenes Objekt
Einstellungen
Siehe auch «Einstellungen» auf Seite 7.
•
Geben Sie den Stabdurchmesser der ersten Lage ein.
•
Geben Sie die Objektnummer ein.
•
Geben Sie beim Menüpunkt «Nachbarstab-Korrektur» den Stababstand ein, falls
die Korrektur benötigt wird. Die «2-Lagen-Korrektur» kann von dieser Funktion nicht
benützt werden.
•
Geben Sie die Grösse der Messfläche («MENU» → «Grundeinstellungen» →
«Fläche für Scannen») ein.
•
Wählen Sie die Messfunktion «Bewehrung scannen».
•
Drücken Sie die Taste START.
Folgendes Messbild erscheint:
Fig. 5.7
Messbild «CyberScan»
•
Orten Sie innerhalb der Messfläche einen Stab der ersten Lage, und markieren
Sie ihn genau. Anschliessend zeichnen Sie die linke bzw. obere Begrenzung der
Messfläche parallel zum vorher markierten Stab auf das Betonelement.
Fahrrichtung: Bei der Mobilsonde ist die Seite vorne, wo sich das einzelne
Rad befindet.
x-Meterskala
Cursor
1. Lage
2. Lage
Fahrrichtung der Sonde
16
