4.
Kleinste gemessene Deckung der 1. Lage
•
Setzen Sie den Cursor zwischen 2 Stäbe, die einen möglichst grossen Abstand
aufweisen.
•
Markieren Sie die Position auf der Messfläche.
•
Starten Sie von dieser Position aus für die Messung der 2. Lage.
•
Nach dem Ueberfahren der Messfläche erscheint im Display:

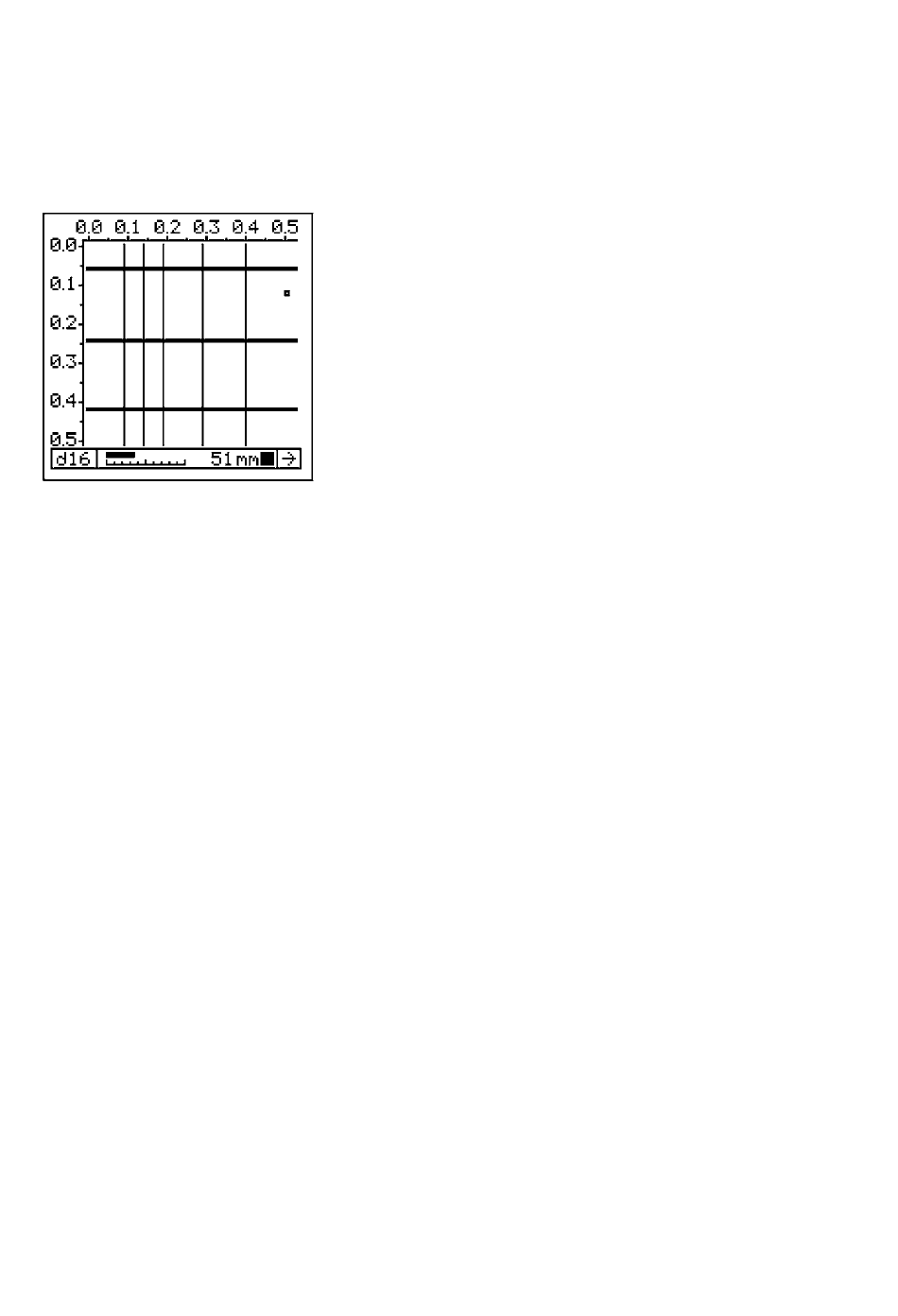

Fig. 5.11 Stäbe 2. Lage
•
Mit den Tasten ↑, ↓,←,→ schliessen Sie die Messung der 2. Lage ab. Die kleinste
Betondeckung wird angezeigt.
•
Drücken Sie die Taste PRINT/STORE, um das Messbild zu speichern.
•
Drücken Sie die Taste END, falls das Resultat gelöscht werden soll.
5.5
Messen mit Raster
Nur Modell SCANLOG
Diese Funktion dient der grossflächigen Darstellung der Betondeckungen in Grau-
oder Farbstufen. Dargestellt wird die kleinste in einem Rasterfeld gemessene
Deckung.
Einstellungen
Siehe auch «Einstellungen» auf Seite 7.
•
Geben Sie den Stabdurchmesser der ersten Lage ein.
•
Geben Sie die Objektnummer ein.
•
Geben Sie beim Menüpunkt «Korrekturen» → «Nachbarstab-Korrektur» den
Stababstand ein, falls die Korrektur benötigt wird.
Die «2-Lagen-Korrektur» kann von dieser Funktion nicht benützt werden.
•
Wählen Sie die Grösse des Rasterfeldes («MENU» → «Grundeinstellungen» →
«xy-Raster»). Im Normalfall sollte das Raster grösser als die Teilung der ersten
Lage sein (z.B. +50 %), damit sich immer mindestens ein Stab innerhalb eines
Rasterfeldes befindet.
•
Stellen Sie den Bereich ein, in welchem die Betondeckungen als Graustufen ange-
zeigt werden sollen («MENU» → «Grundeinstellungen»→ «Anzeige»).
Mit der Änderung des Graustufenbereichs kann der Kontrast des dargestellten Objekts
auf dem Display verbessert werden (siehe Fig. 5.12).
