STULZ UltraSonic – System zur Direktraumbefeuchtung BNB –
VORSICHT
ACHTUNG
Vertauschte Schwimmerschalter .
Die Schwimmerschalter nicht vertauschen.
ACHTUNG
VORSICHT
Defekte Schwimmerschalter .
Ein defekter Schwimmerschalter kann zu einem
Totalschaden des Gerätes führen.
8
Die Schwimmerschalter auf Leichtgängig-
keit überprüfen und ggf. austauschen.
9
Die Kunststoffkontermuttern lösen und
die Schwimmerschalter nach unten
herausziehen.
Alle Anschlüsse und Leitungen des
10
Befeuchters reinigen.
Das schadhafte Füllventil austauschen.
11
VORSICHT
ACHTUNG
Eingeklemmte Kabel .
Bei der Montage keine Kabel zwischen den Ge-
häuseteilen einklemmen!
Das Gerät in umgekehrter Reihenfolge
12
montieren.
Überprüfen, dass alle Schrauben fest
13
angezogen sind.
© STULZ GmbH, Hamburg
ON Status
Fehlfunktion bei Vertauschen
OFF Status
Befindet sich der Magnetring im Schwimmer in der unteren Position bl
der Schalter geöffnet.
Befindet sich der Magnetring im Schwimmer in der oberen Position wir
Schalter geschlossen und somit die Stromversorgung des Magnetvent
und damit die Wasserversorgung hergestellt.
10
11

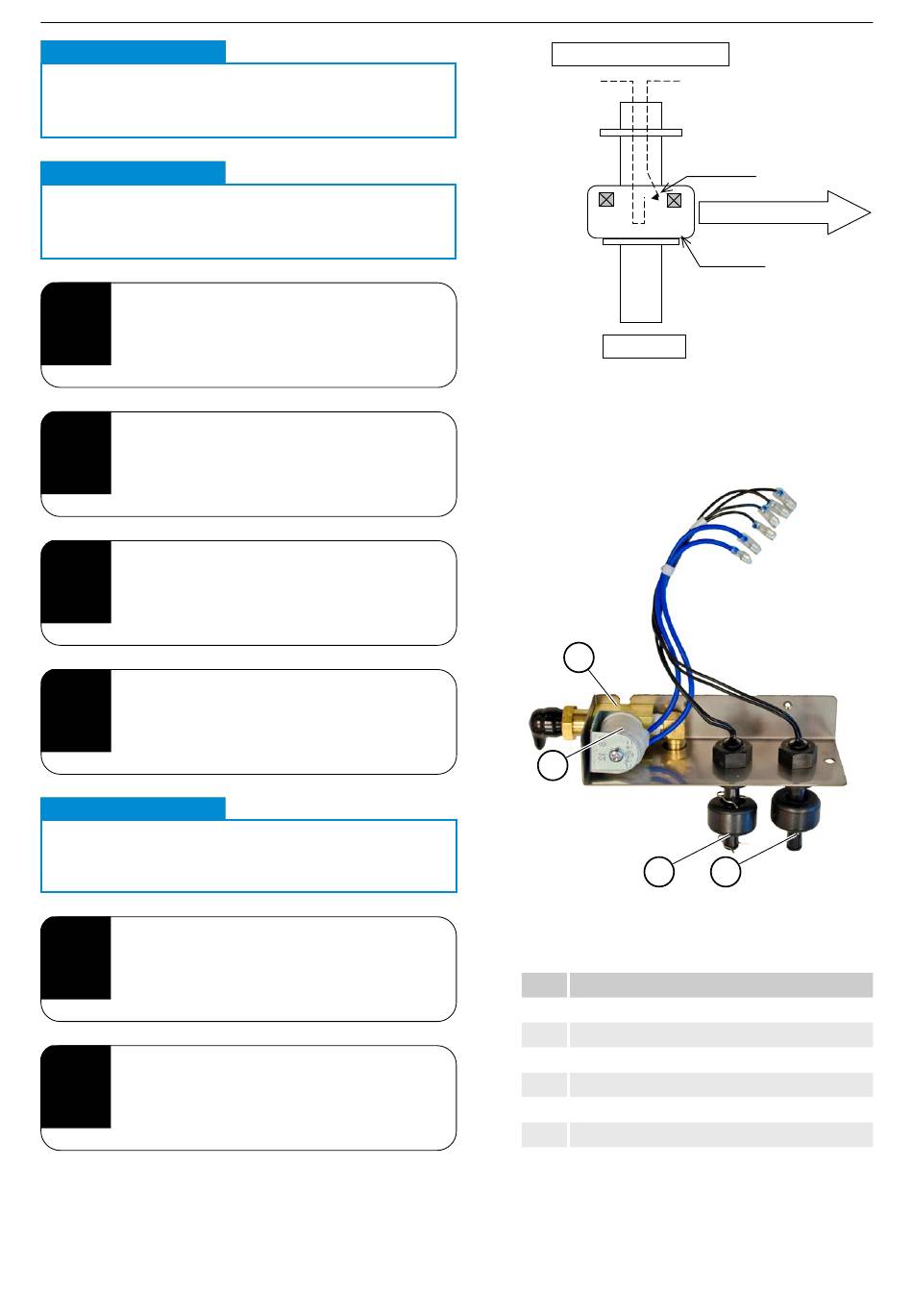

Pos. Beschreibung
8
Wassertank
9
Nebelerzeugerplatine
10
Füllventil
11
Füllventilspule
12
Schwimmerschalter Niedrigwasser
13
Schwimmerschalter Wasserzulauf
89
Wartung
Schalter
Keine Wasserversorgung
Magnetring
12
13
DE / 08-2019 / 1224541
OFF Status
Der Magnetr
Schalter in g
Position, so
Magnetventi
einschaltet u
Wasserverso
unterbroche
