Montage auf einem Mast (Corner/Pole Mount)

VORSICHT! Stellen Sie vor der Montage der Kamera sicher, dass an der Montageposition eine Netz-
werkverbindung mit Stromversorgung gemäß dem PoE Plus (802.3at-2009)-Standard verfügbar ist (siehe
Anschließen der Kamera an das
HINWEIS! Der Mast sollte einen Durchmesser zwischen 60 und 180 mm haben.
Die Abmessungen des Corner/Pole Mount finden Sie unter
45.

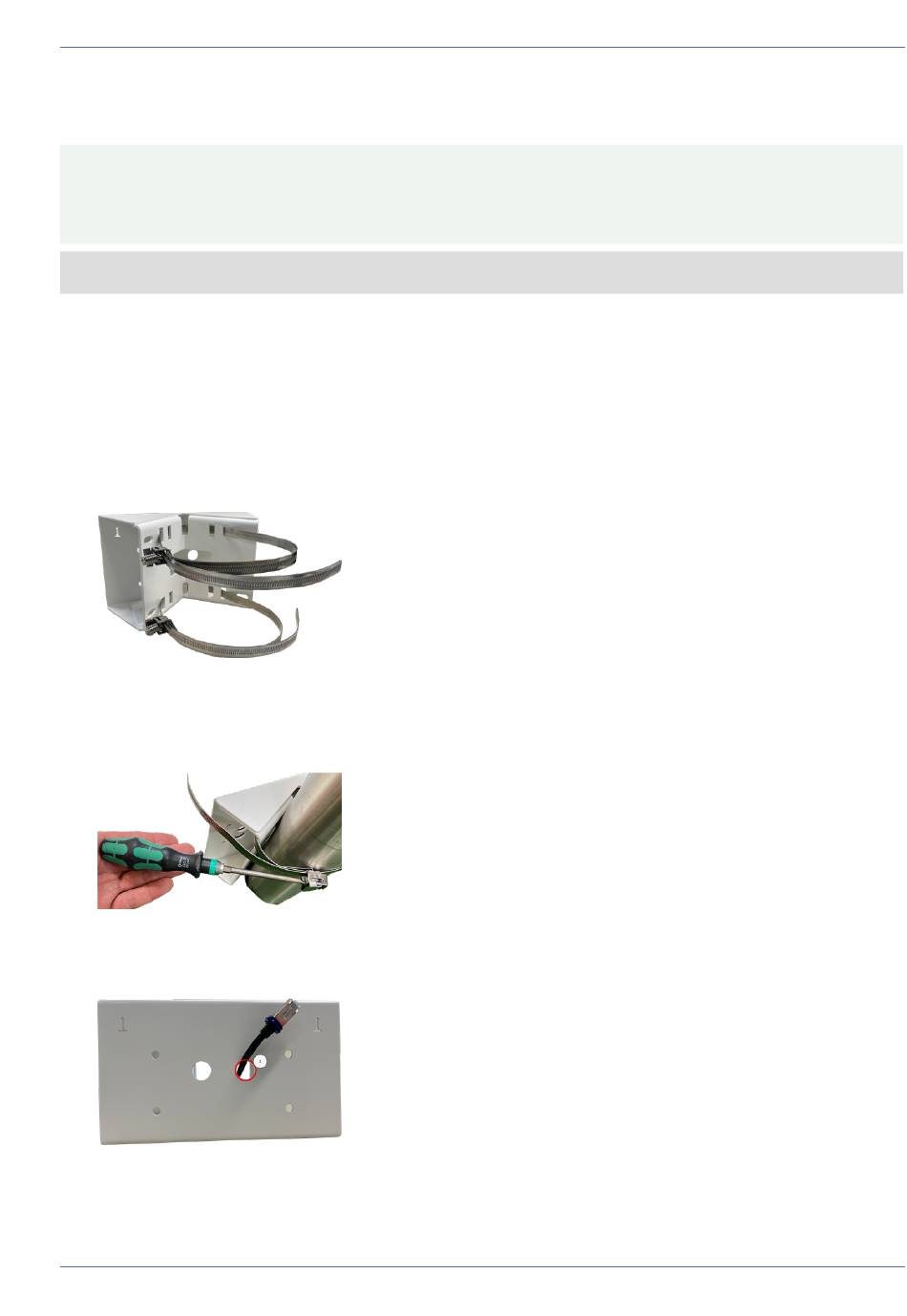

Schritt für Schritt
 1. Führen Sie die mitgelieferten Edelstahlbänder entlang der Aussparungen in der Corner/Pole Mount ein,
wie in der Abbildung dargestellt.
Abb. 13: Masthalterung mit Stahlbändern vorbereiten
 2. Ziehen Sie die Edelstahlbänder an der Corner/Pole Mount mit einem Schraubendreher fest. Bei Bedarf
können die Enden der Bänder abgeschnitten werden.
Abb. 14: Ziehen Sie die Bänder fest
 3. Schieben Sie das mitgelieferte Netzwerkkabel durch eine der Bohrungen
Abb. 15: Netzwerkverkabelung vorbereiten
Netzwerk).
Abmessungen MOBOTIX Q71 Corner/Pole Mount, p.
.
Montagehalterung
Montageoptionen
