Stromversorgung Anschließen; So Prüfen Sie Den Isolierwiderstand Des Verdichters; Konfiguration; Bauseitige Einstellungen Vornehmen - Daikin RYYQ8U7Y1B Installation Und Betriebsanleitung

8~12 HP
X1M
A
c b a
A
a Netzanschluss (Möglichkeit 1)
b Netzanschluss (Möglichkeit 2)
c Netzanschluss (Möglichkeit 3)
Kabelkanal.
d Kabelbinder
(a) Durchbruchöffnung muss herausgebrochen werden. Die
Öffnung schließen, um das Eindringen von kleinen Tieren
oder von Schmutz zu verhindern.

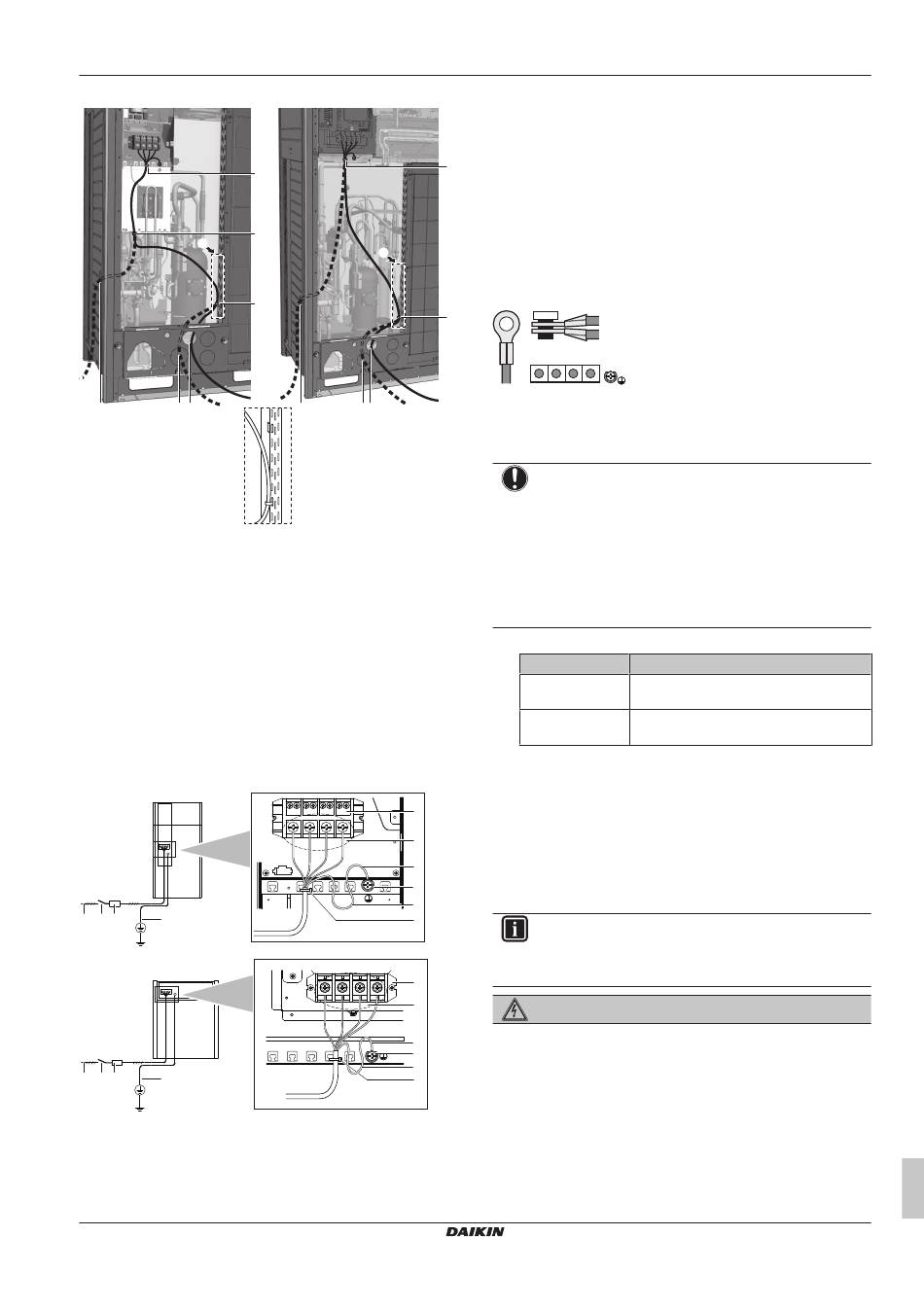

15.8 Stromversorgung anschließen
Das Stromversorgungskabel
gelieferten Schelle an der Kunststoffklammer befestigt werden, um
äußere Krafteinwirkung auf die Klemmen zu verhindern. Der grün-
gelb gestreifte Draht MUSS ausschließlich für die Erdung verwendet
werden.
8~12 HP
a c b d
14~20 HP
a c b d
a Stromversorgung (380~415 V, 3N~ 50 Hz)
b Sicherung
c Fehlerstrom-Schutzschalter
d Erdungskabel
e Klemmleiste für Stromversorgung
f Jede Ader des Stromversorgungskabels anschließen: RED
an L1, WHT an L2, BLK an L3 und BLU an N
RYYQ+RYMQ+RXYQ
VRV IV+ Wärmepumpe
4P546220-1F – 2023.01
14~20 HP
X1M
d
d
A
d
c b a
(a)
(a)
(a).
Verwenden Sie einen
MUSS mithilfe einer bauseitig
e
f
g
i
j
h
e
f
g
i
j
h
g Erdungskabel (GRN/YLW)
h Kabelbinder
i Kappenförmige Unterlegscheibe
j Beim Anschließen des Erdungskabels dieses am besten
schlängeln.
d
System mit mehreren Außeneinheiten
Beim Anschließen der Stromversorgung an mehrere Außeneinheiten
(Multi-System) untereinander müssen Kabelschuhe verwendet
werden. Kabel ohne Isolierung können nicht benutzt werden.
In diesem Fall sollte die standardmäßig installierte Unterlegscheibe
entfernt werden.
Beide Adern an den Anschluss für die Stromversorgung wie unten
gezeigt anschließen:
d
L1 L2 L2 N
15.9 So prüfen Sie den
Isolierwiderstand des Verdichters
HINWEIS
Wenn sich nach der Installation Kältemittel im Verdichter
ansammelt, kann der Isolierwiderstand über den Polen
abfallen, aber wenn er bei mindestens 1 MΩ liegt, fällt das
Gerät nicht aus.
▪ Verwenden Sie einen 500-V-Megatester für die
Messung des Widerstands.
▪ Verwenden
Niederspannungsschaltkreise.
1 Messen Sie den Isolierwiderstand über den Polen.
Wenn
≥1 MΩ
<1 MΩ
2 Schalten Sie das Gerät ein und lassen Sie es 6 Stunden lang
eingeschaltet.
Ergebnis: Der Verdichter erwärmt sich und lässt im Verdichter
vorhandenes Kältemittel verdampfen.
3 Messen Sie den Isolierwiderstand erneut.
16

Konfiguration

INFORMATION
Es ist wichtig, dass sämtliche Informationen in diesem
Kapitel vom Installateur gelesen werden, und dass das
System entsprechend konfiguriert wird.
GEFAHR: STROMSCHLAGGEFAHR
16.1 Bauseitige Einstellungen
vornehmen
16.1.1 Zur Durchführung bauseitiger
Einstellungen
Um das VRV IV Wärmepumpensystem weiter zu konfigurieren, ist
es erforderlich, die Logikschaltung auf der Platine der Einheit zu
programmieren. In diesem Kapitel wird beschrieben, wie das durch
16 Konfiguration
Sie KEINEN Megatester
Dann
Der Isolierwiderstand ist in Ordnung.
Dieses Verfahren ist abgeschlossen.
Der Isolierwiderstand ist nicht in Ordnung.
Fahren Sie mit dem nächsten Schritt fort.
Installations- und Betriebsanleitung
für
35
