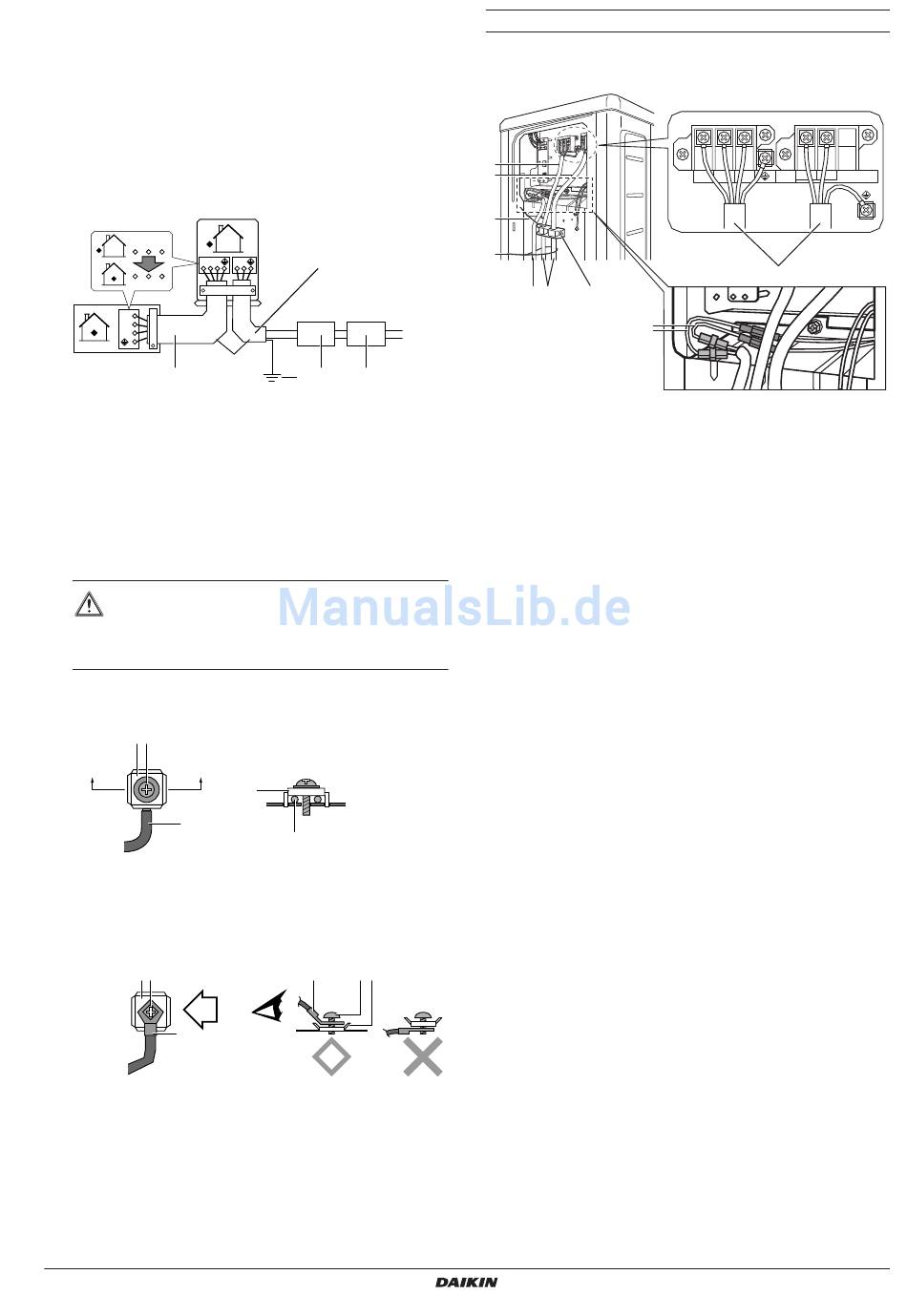

14.3. Anschließen der Stromversorgung und
Verdrahtung zwischen den Einheiten
1 Ziehen Sie die Isolierung vom Kabel ab (20 mm).
2 Verbinden Sie die Anschlüsse der Inneneinheit mit den
entsprechenden Anschlüssen der Außeneinheit, d.h. 1 mit 1, 2
mit 2 usw. (siehe Elektroschaltplan unten). Ziehen Sie die
Klemmenschrauben gut fest. Es wird empfohlen, die Schrauben
mit einem Flachkopfschraubenzieher festzudrehen.
Siehe auch die Verkabelungsrichtlinien im Abschnitt
Hinweise" auf Seite 15 unter Punkt 2 unter "VORSICHT".
1 2 3
1 2 3
1 2 3
1
2
3
1
1 Verbindungsleitungen zwischen Inneneinheit und
Außeneinheit: Wenn die Kabel länger als 10 m sind,
verwenden Sie Drähte mit ∅2,5 mm anstelle von Drähten
mit ∅1,5 mm.
2 Stromversorgungskabel
(der maximale Betriebsstrom ist auf dem Typenschild der
Einheit angegeben)
3 Erde
4 Unterbrecher
5 Fehlerstrom-Schutzschalter
3 Erdleiteranschluss
WARNUNG
Diese Einheit muss geerdet werden.
Führen Sie die Erdung gemäß den vor Ort geltenden
Richtlinien für Elektroinstallationen aus.
■ Gehen Sie beim Installieren von einadrigen Kabeln wie folgt
vor:
3 2
A A'
1
1 Einadriges Kabel
2 Schraube
3 Flache Ringscheibe
■ Gehen Sie wie folgt vor, wenn Sie runde, gecrimpte
Klemmen verwenden:
3 2
B
1
1 Runde, gecrimpte Klemme für den Anschluss
2 Schraube
3 Flache Ringscheibe
4 Ziehen Sie das angeschlossene Kabel und stellen Sie sicher,
dass es nicht abgetrennt wird. Befestigen Sie dann die Drähte in
der Drahtklemme. Siehe auch
ERHQ006~008BBV3 + ERLQ006~008BBV3
Außeneinheit für Luft-Wasser-Wärmepumpe
4PW68002-1A – 03.2011
2
L N
H05VV
3 4 5
AA'
3
1
1 2 3
B
"Wichtige Hinweise" auf Seite

Wichtige Hinweise

Beachten Sie bei Anschlüssen an der Stromversorgungsklemmen-
platte die folgenden Hinweise:
1
"Wichtige
2
4
4
3 A
50 Hz
230 V
Nur bei Verwendung der Bodenplatten-Heizung (optional für ERHQ)
■
Verwenden Sie den angegebenen Kabeltyp und schließen Sie
das Kabel sicher an (A).
■
Befestigen
Drahtanschlüsse keiner externen Spannung ausgesetzt sind
(B).
■
Verlegen Sie die Kabel so, dass die Wartungsabdeckung und
die Abdeckung des Absperrventils sicher angebracht werden
können (C).
15.
1 2 3
B
5
1 Zwischenverbindung
2 Stromversorgungskabel
3 Netzanschlusskabel der Bodenplattenheizung
4 Kabelbinder
5 Kabel der Bodenplatten-Heizung
Sie die Drahtklemme
L N
C
sicher, so dass die
Installationsanleitung
15
