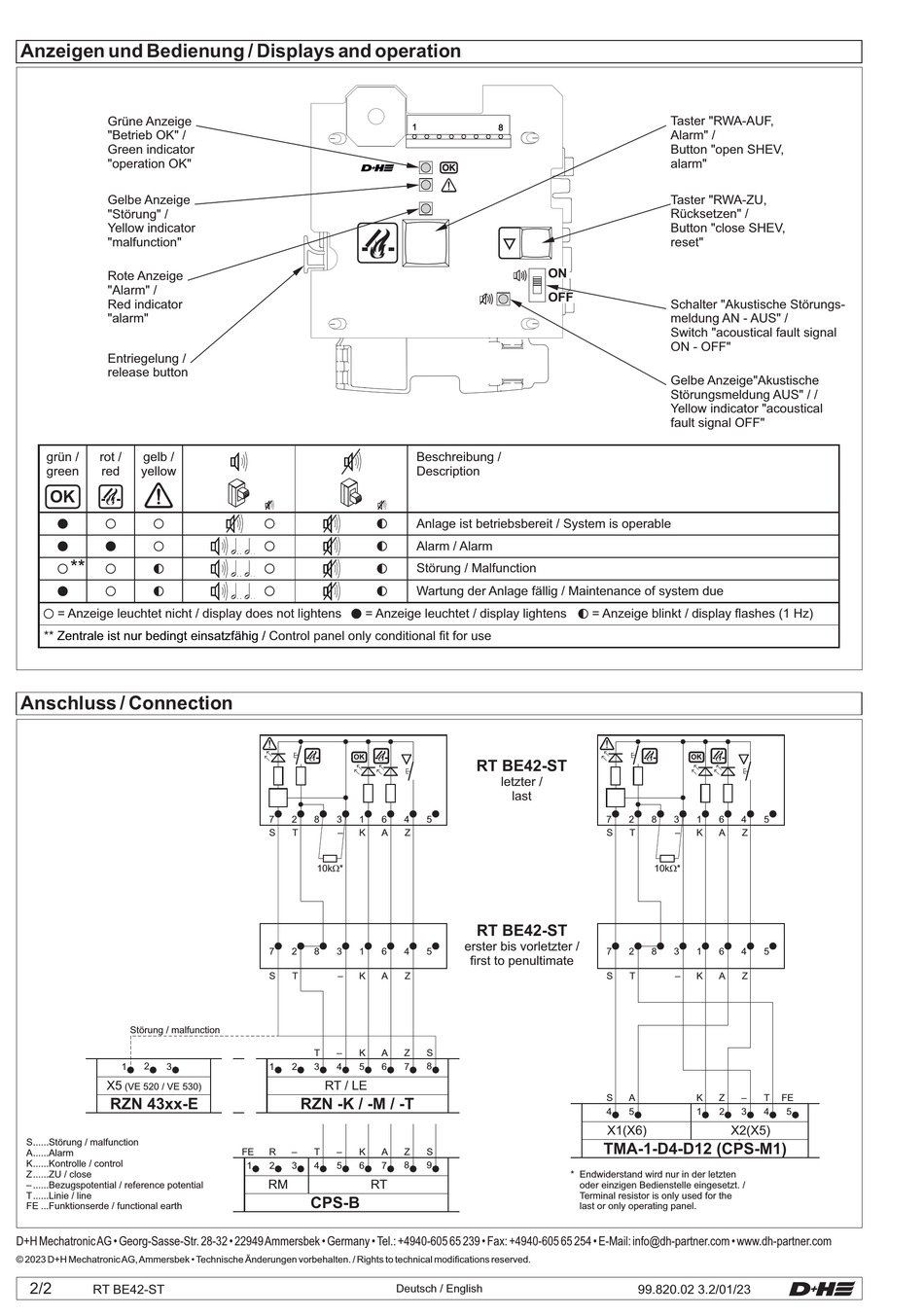

Anzeigen und Bedienung / Displays and operation
Grüne Anzeige
"Betrieb OK" /
Green indicator
"operation OK"
Gelbe Anzeige
"Störung" /
Yellow indicator
"malfunction"
Rote Anzeige
"Alarm" /
Red indicator
"alarm"
Entriegelung /
release button
grün /
rot /
gelb /
green
red
yellow
OK
= Anzeige leuchtet nicht / display does not lightens
**
Zentrale ist nur bedingt einsatzfähig /
Anschluss / Connection
Störung / malfunction
1
2
3
X5
(VE 520 / VE 530)
RZN 43xx-E
S......Störung / malfunction
A......Alarm
K......Kontrolle / control
Z......ZU / close
– ......Bezugspotential / reference potential
T......Linie / line
FE ...Funktionserde / functional earth
