3

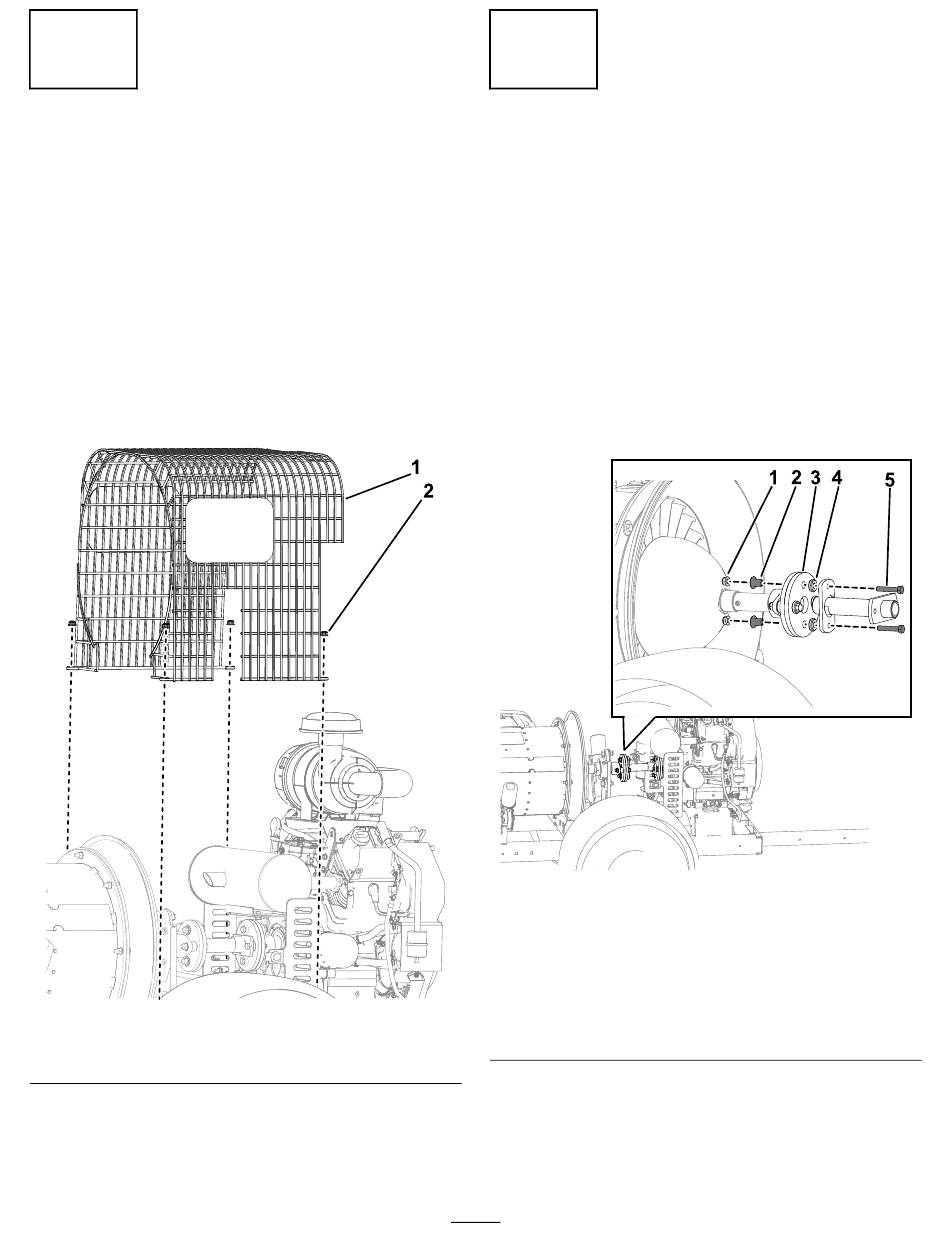

Entfernen des oberen
Gitters
Keine Teile werden benötigt
Verfahren
1. Entfernen Sie die beiden Schrauben (⅜" x 1")
und die beiden gehärteten Unterlegscheiben
(⅜"), mit denen das obere Gitter an der
Schalldämpferhalterung befestigt ist.
2. Entfernen Sie die vier Bundmuttern (5/16"),
mit denen das obere Gitter an der Maschine
befestigt ist.
1. Oberes Gitter
3. Entfernen Sie das obere Gitter von der
Maschine.
Bild 9
2. Bundmuttern (5/16")
4
Ausbau der Antriebswel-
lenbaugruppe
Keine Teile werden benötigt
Verfahren
1. Entfernen Sie die beiden Bundmuttern
(5/16"), die beiden Distanzstücke der
Gummikupplung, zwei Unterlegscheiben (5/16")
und zwei Schrauben (5/16" x 1¾"), mit denen
der Antriebswellenriemen an den beiden
Gummikupplungen der Antriebswelle befestigt
ist; wiederholen Sie den Vorgang auf der
gegenüberliegenden Seite der Antriebswelle.
Einige Teile sind aus Gründen der Übersichtlichkeit
1. Bundmuttern (5/16")
2. Distanzstücke der
Gummikupplung
g384742
3. Gummikupplung
2. Entfernen und entsorgen Sie die Antriebswelle.
6
Bild 10
ausgeblendet
4. Scheibe (5/16")
5. Schraube (5/16" x 1¾")
g385182
